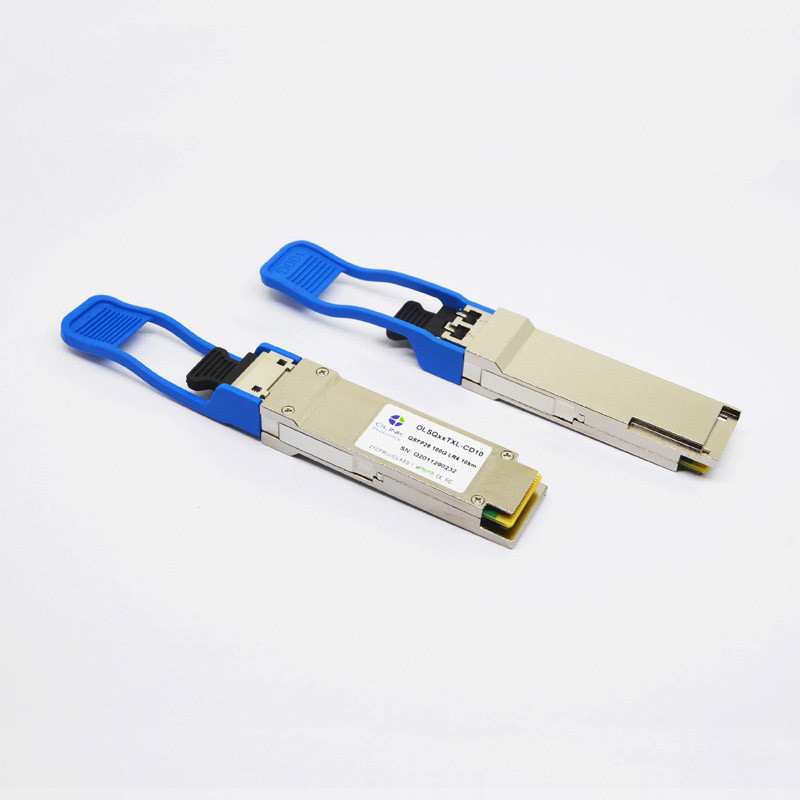

Émetteur-récepteur optique compatible de Cisco QSFP-100G-LR4-S 100GBASE-LR4 QSFP28 (SMF, 1295~1310nm, LC, 10km, les DOM)
100G QSFP28 1310nm 10km
Cet émetteur-récepteur de 100GBASE-LR4 QSFP28 est compatible avec l'équipement en réseau de Cisco et équivalent à Cisco QSFP-100G-LR4-S. Il convient à de longues distances et offre une manière fortement rentable d'établir une connectivité de lien de 100 gigabits entre les dispositifs employant les ports QSFP28. Le QSFP-100G-LR4-S compatible convertit 4 canaux d'entrée des données 25Gb/s électriques en 4 canaux des signaux optiques de WDM de LAN et puis les multiplexe dans un simple canal pour la transmission 100Gb/s optique. L'émetteur-récepteur soutient des longueurs de lien jusqu'à de 10km au-dessus de la fibre unimodale (SMF) à la longueur d'onde spécifique entre 1295nm et 1310nm utilisant un connecteur duplex de LC.
Caractéristiques
• Fonctionellement identique à Cisco QSFP-100G-LR4-S
• Jusqu'au débit 26Gb/s par canal
• QSFP28 MSA conforme
• Jusqu'à 10km sur la fibre de mode unitaire
• Alimentation de l'énergie 3.3V simple
• Puissance maximum 3.5W
• Connecteur optique du duplex LC
• Fonction diagnostique numérique intégrée
Capacités absolues
| Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Note |
| Tension d'alimentation |
Vcc |
-0,5 |
3,6 |
V |
|
| Température de stockage |
SOLIDES TOTAUX |
-40 |
85 |
°C |
|
| Hygrométrie |
Rhésus |
0 |
85 |
% |
|
| Seuil de dommages de Rx, par ruelle |
PRdmg |
5,5 |
|
dBm |
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques optiques (=0~70℃, Vcc=3.14~3.47V supérieurs)
(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Émetteur |
| Taux de signalisation, chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
1 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Puissance totale de lancement |
Tacaud |
dBm |
|
|
10,5 |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Amplitude optique de modulation, chaque ruelle (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Rapport d'extinction |
ER |
DB |
4 |
|
|
|
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
|
Puissance moyenne de lancement de
émetteur, par ruelle
|
POFF |
dBm |
|
|
-30 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Réflectivité d'émetteur |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Récepteur |
| Recevez le taux pour chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
5,5 |
|
|
|
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Sensibilité de récepteur (OMA) par ruelle |
Psens1 |
dBm |
|
|
-11,3 |
|
| Sensibilité soumise à une contrainte (OMA) par ruelle |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Perte de retour |
RL |
DB |
-26 |
|
|
|
| Fréquence de coupure 3dB supérieure électrique de récepteur, par ruelle |
|
Gigahertz |
|
|
31 |
|
| La visibilité directe De-affirment |
Palladium |
dBm |
|
|
-11,6 |
|
| La visibilité directe affirment |
PA |
dBm |
-23,6 |
|
|
|
| Hystérésis de perte |
Palladium-PA |
dBm |
|
2 |
|
|
Notes :
1. L'émetteur se compose de 4 lasers fonctionnant à 25.78Gb/s chacun.
2. La valeur minimum est instructive.
3. Rapport de coup 5x10-5.
4. Le récepteur se compose de 4 détecteurs photoélectriques fonctionnant à 25.78Gb/s chacun.
5. La valeur minimum est minute TxOMA instructive, d'égaux avec l'ER infini et perte par insertion maximum de canal.
6. SRS est mesuré avec la pénalité verticale de fermeture d'oeil du DB 1,8 maximum, du J2 de 0,30 UI, et du J9 de 0,47 UI.
7. La valeur de puissance et l'exactitude de puissance sont allumées avec tous les canaux.
