| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | OLKOPTO |
| Certification: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| Numéro de modèle: | OLSQXXTXL-CD40 |
| Quantité de commande min: | 1 PC |
| Détails d'emballage: | 4 PCs par palette |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T ou 30 jours nets |
| Capacité d'approvisionnement: | 2k par mois |
| Marque compatible: | Cisco | Nom de vendeur: | Olinkcom |
|---|---|---|---|
| Débit: | 103,1 GBP | Facteur de forme: | QSFP28 |
| Longueur d'onde: | WDM DE LAN | Distance: | 40km |
| Puissance de TX: | -2.5~4.5dBm | Puissance de RX: | -18.6dBm |
| LES DOM: | Soutenu | Garantie: | 3 ans |
| Mettre en évidence: | Émetteur-récepteur de SMF 100G QSFP28,Émetteur-récepteur des DOM 100G QSFP28,qsfp 100g er4 |
||

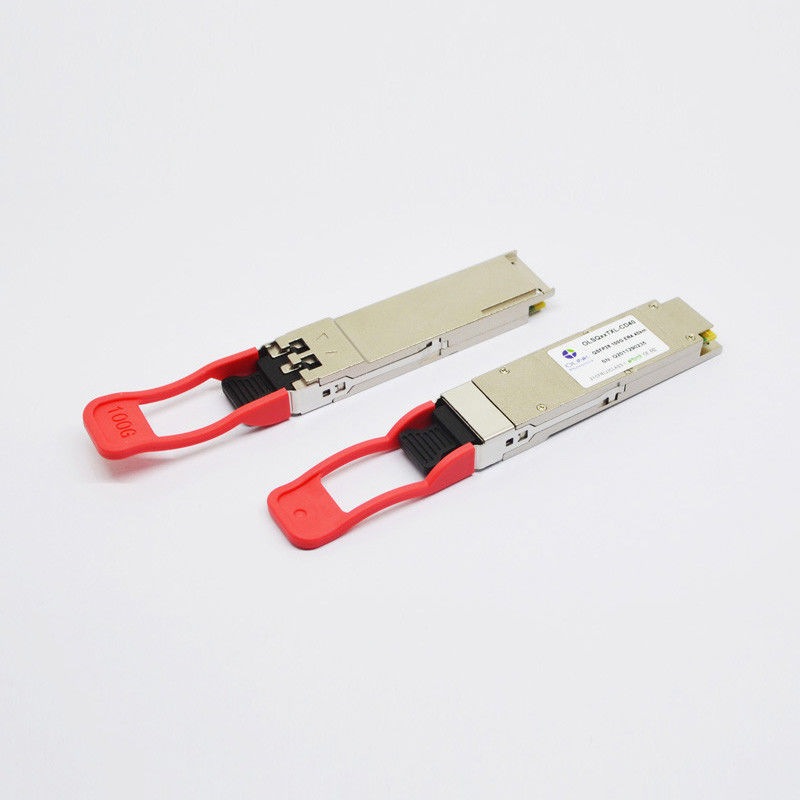

Émetteur-récepteur des DOM LC SMF 100G QSFP28
Module optique compatible d'émetteur-récepteur des DOM LC SMF de QSFP-100G-ER4 Cisco 100GBASE-ER4 QSFP28 1310nm 40km
Description fonctionnelle
L'émetteur-récepteur optique d'Olinkcom OLSQXXTXM-CD40 intègre transmettent et reçoivent le chemin sur un module. Sur transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés dessus à quatre conducteurs de laser, qui commandent quatre lasers modulés parabsorption (LAN-WDM) avec 1296, 1300, 1305, et 1309 longueurs d'onde de centre de nanomètre. Les signaux optiques sont alors multiplexés dans une fibre unimodale par un connecteur industriellement compatible de LC. Sur recevez le côté, quatre ruelles des trains de données de données optiques sont optiquement démultiplexés par un démultiplexeur optique intégré. Chaque vapeur de données est récupérée par un détecteur photoélectrique d'APD et un amplificateur de transimpedance, réglée à nouveau, et dessus passée à un conducteur de sortie. Ce module comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible, et l'interface série à 2 fils.
Caractéristiques optiques (Top=0~70℃, Vcc=3.14~3.47V)
| Paramètre | Symbole | Unité | Minute | Type | Maximum | Notes | ||||
| Émetteur | ||||||||||
| Taux de signalisation, chaque ruelle | Gb/s | 25,78125 ±100 page par minute | 1 | |||||||
| Gamme de longueurs d'onde de quatre ruelles | λ1 | nanomètre | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Puissance totale de lancement | Tacaud | dBm | 10,5 | |||||||
| Puissance moyenne de lancement, chaque ruelle | Pavg | dBm | -2,9 | 4,5 | 2,7 | |||||
| Amplitude optique de modulation, chaque ruelle (OMA) | OMA | dBm | 0,1 | 4,5 | ||||||
| Rapport d'extinction | ER | DB | 7 | |||||||
| rapport de suppression de Côté-mode | SMSR | DB | 30 | |||||||
|
Puissance moyenne de lancement de émetteur, par ruelle |
POFF | dBm | -30 | |||||||
| Tolérance optique de perte de retour | DB | 20 | ||||||||
| Réflectivité d'émetteur | DB | – 12 | ||||||||
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 3 | ||||||||
| Récepteur | ||||||||||
| Recevez le taux pour chaque ruelle | Gb/s | 25,78125 ±100 page par minute | 4 | |||||||
| Gamme de longueurs d'onde de quatre ruelles | λ1 | nanomètre | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| La surcharge a entré la puissance optique | Pmax | dBm | -1 | |||||||
|
La moyenne reçoivent la puissance pour chacun Ruelle |
Pin | dBm | -20,9 | -4,9 | 5,7 | |||||
| Sensibilité de récepteur (OMA) par ruelle | Psens1 | dBm | -18,6 | |||||||
| Sensibilité soumise à une contrainte (OMA) par ruelle | Psens2 | dBm | -16,6 | 6 | ||||||
| Perte de retour | RL | DB | -26 | |||||||
| Fréquence de coupure 3dB supérieure électrique de récepteur, par ruelle | Gigahertz | 31 | ||||||||
| La visibilité directe De-affirment | Palladium | dBm | -24 | |||||||
| La visibilité directe affirment | PA | dBm | -26 | |||||||
| Hystérésis de perte | Palladium-PA | dBm | 2 | |||||||
Caractéristiques du produit
●Interface optique de récipient duplex de LC
●Alimentation d'énergie simple de +3.3V
●facteur de forme Chaud-que l'on peut brancher de QSFP28 MSA
●interface série 4x25G électrique
●Conforme avec 4x28G (CEI-28G-VSR)
●Accouplement à C.A. des signaux de CML
●Émetteur : refroidi 4x25Gb/s WDM DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) de LAN
●Récepteur : 4x25Gb/s APD ROSA
●Dissipation de puissance faible (maximum : 4.5W)
●Construit dans la fonction diagnostique numérique
●Gamme fonctionnante de température de carter : 0℃ à 70℃
●Conforme avec 100GBASE-ER4
●Interface de communication d'I2C
Applications
●100GBASE-ER4
●la télématique 100G
