| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | OLKOPTO |
| Certification: | RoHs, FCC, CE, UL etc |
| Numéro de modèle: | QSFP-100G-SR4-OLK |
| Quantité de commande min: | 1 PC |
| Détails d'emballage: | 4 PCs par palette |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T ou 30 jours nets |
| Capacité d'approvisionnement: | 10K par mois |
| Débit: | 103,1 GBP | Facteur de forme: | QSFP28 |
|---|---|---|---|
| Longueur d'onde: | 850nm | Distance: | 100m |
| Connecteur: | 12F MPO/MTP | Source: | VCSEL+PIN |
| Puissance optique: | -8.4~2.4dBm | Sensibilité: | <-10> |
| Température de fonctionnement: | 0~70℃ | LES DOM: | Soutenu |
| Mettre en évidence: | Émetteur-récepteur de SR4 100G QSFP28,émetteur-récepteur de 850nm 100G QSFP28,100G QSFP28 SR4 |
||

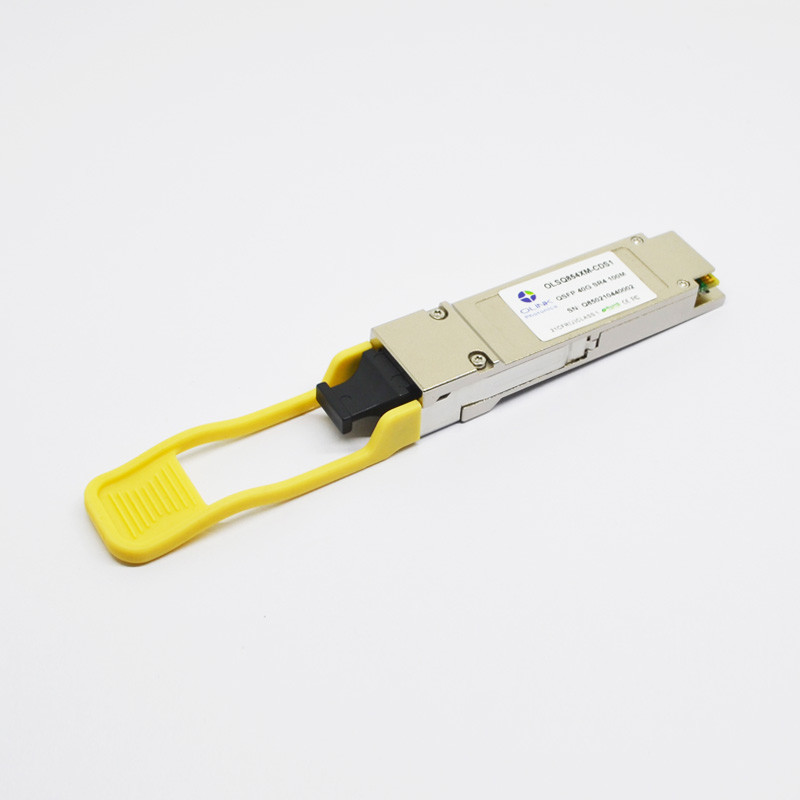

émetteur-récepteur de 850nm SR4 100G QSFP28
Émetteur-récepteur optique compatible de Cisco QSFP-100G-SR4 100GBASE-SR4 QSFP28 850nm MMF 100m MPO
Description de produit
L'émetteur-récepteur optique du 100G QSFP28 SR4 d'Olinkcom intègre transmettent et reçoivent le chemin sur un module. Il
les convertis mettent en parallèle les signaux d'entrée électriques dans les signaux optiques parallèles, par une émission extérieure conduite de cavité verticale
Rangée du laser (VCSEL). Le module d'émetteur accepte les signaux d'entrée électriques compatibles avec le mode commun
Niveaux de la logique (CML). Tous les signaux de données d'entrée sont différentiels et intérieurement terminés. Les convertis de module de récepteur
signaux d'entrée optiques parallèles par l'intermédiaire d'une rangée de détecteur de photo dans les signaux de sortie électriques parallèles. Les niveaux de reCML).
Tous les signaux de données sont différentiels et soutiennent des débits jusqu'à 27.9525Gb/s par sorties de module de channel.ceiver
les signaux électriques sont également tension compatible avec le mode commun LogicOn que ce module comporte un chaud-que l'on peut brancher
interface électrique, consommation de puissance faible, et interface série à 2 fils.
Caractéristiques optiques (=0~70℃, Vcc=3.14~3.47V supérieurs)
| Paramètre | Symbole | Unité | Minute | Type | Maximum | Notes | ||||
| Émetteur | ||||||||||
| Taux de signalisation, chaque ruelle | DRpl | Gb/s | 25,78125 ±100 page par minute | 1 | ||||||
| Centre Wavelengthe | λ | nanomètre | 830 | 850 | 860 | |||||
| Largeur spectrale de RMS | nanomètre | 0,6 | ||||||||
| Puissance moyenne de lancement, chaque ruelle | Pavg | dBm | -8,4 | 2,4 | ||||||
| Amplitude optique de modulation, chaque ruelle (OMA) | OMA | dBm | -6,4 | 3 | ||||||
| Rapport d'extinction | ER | DB | 3 | |||||||
|
Puissance moyenne de lancement de Émetteur, par ruelle |
RIN | dBm | -30 | |||||||
| Flux encerclé | FLX | dBm |
>86% à 19 um <30> |
|||||||
| Tolérance optique de perte de retour | DB | 12 | ||||||||
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} | {0,3, 0,38, 0,45, 0,35, 0,41, 0,5} | 2 | ||||||||
| Récepteur | ||||||||||
| Recevez le taux pour chaque ruelle | DRpl | Gb/s | 25,78125 ±100 page par minute | 3 | ||||||
| Gamme de longueurs d'onde de quatre ruelles | λ | nanomètre | 840 | 860 | ||||||
| La surcharge a entré la puissance optique | Pmax | dBm | 3,4 | |||||||
|
La moyenne reçoivent la puissance pour chacun Ruelle |
Pin | dBm | -10,3 | 2,4 | 4 | |||||
| Sensibilité de récepteur (OMA) par ruelle | Psens | dBm | -5,2 | |||||||
| Réflectivité de Recevier | Rfl | DB | -12 | |||||||
| Oeil MaskDefinition {X1, X2, X3, Y1, Y2, Y3} de récepteur | {0,28, 0,5, 0,5, 0,33, 0,33, 0,4} | 5 | ||||||||
| La visibilité directe De-affirment | Palladium | dBm | -13 | |||||||
| La visibilité directe affirment | PA | dBm | -30 | |||||||
| Hystérésis de perte | Palladium-PA | dBm | 0,5 | |||||||
Caractéristiques du produit
●Connecteur MTP/MP0 optique
●Alimentation d'énergie simple de +3.3V
●facteur de forme Chaud-que l'on peut brancher de QSFP28 MSA
●Distance jusqu'à de 100m OM4 MMF
●interface série 4x28G électrique (CEI-28G-VSR)
●Accouplement à C.A. des signaux de CML
●Dissipation de puissance faible (maximum : 3.5W)
●Construit dans la fonction diagnostique numérique
●Gamme fonctionnante de température de carter : 0℃ à 70℃
●Conforme avec 100GBASE-SR4
●Interface de communication d'I2C
Applications
●100GBASE-SR4
●Infiniband QDR/DDR/SDR
●connexions de la télématique 100G
Normes
●Conforme avec IEEE 802.3ba
●Conforme avec des caractéristiques de matériel de QSFP28 MSA
●Conforme avec RoHS
L'information de commande
| Numéro de la pièce | Description |
| OLSQ85TXM-CDS1 | QSFP28 SR4 100m OM4, 0~70℃ |
