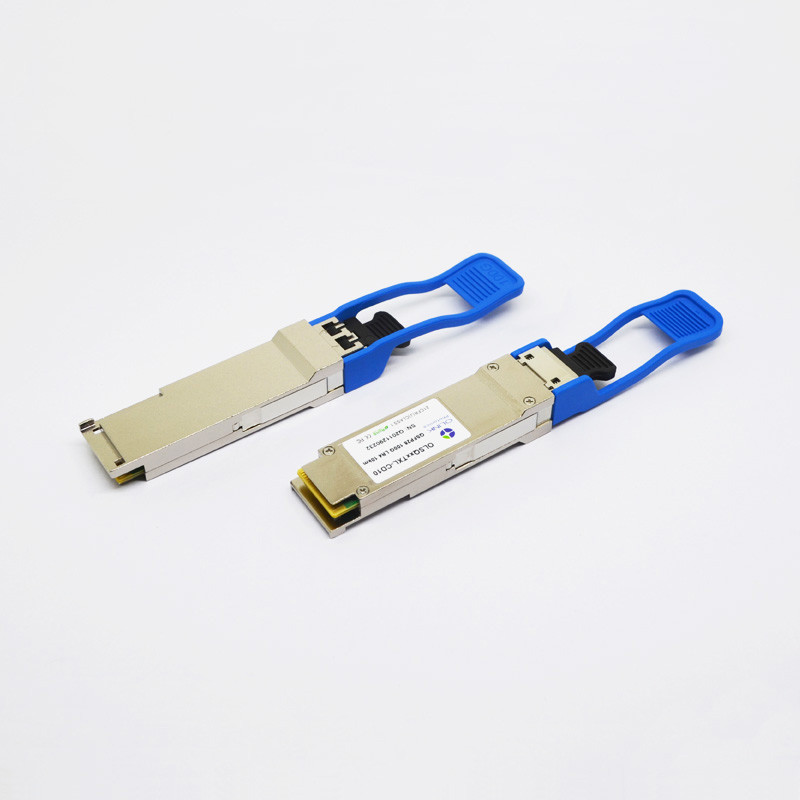

Duplex compatible LC d'émetteur-récepteur du brocard 100G QSFP28 pour le réseau 5G sans fil
Module optique compatible d'émetteur-récepteur des DOM LC SMF du brocard 100G-QSFP28-LR4 100GBASE-LR4 QSFP28 1310nm 10km
Description fonctionnelle
Des modules d'émetteur-récepteur d'Olinkcom QSFP28 sont conçus pour 100 Gigabit Ethernet au-dessus du mode unitaire
fibre. Ils sont conformes avec le QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4. Diagnostics de Digital
les fonctions sont disponibles par l'intermédiaire de l'interface d'I2C, comme spécifique par le QSFP28 MSA.
Caractéristiques optiques (Top=0~70℃, Vcc=3.14~3.47V)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Émetteur |
| Taux de signalisation, chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
1 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Puissance totale de lancement |
Tacaud |
dBm |
|
|
10,5 |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Amplitude optique de modulation, chaque ruelle (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Rapport d'extinction |
ER |
DB |
4 |
|
|
|
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
|
Puissance moyenne de lancement de
émetteur, par ruelle
|
POFF |
dBm |
|
|
-30 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Réflectivité d'émetteur |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Récepteur |
| Recevez le taux pour chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
5,5 |
|
|
|
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Sensibilité de récepteur (OMA) par ruelle |
Psens1 |
dBm |
|
|
-11,3 |
|
| Sensibilité soumise à une contrainte (OMA) par ruelle |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Perte de retour |
RL |
DB |
-26 |
|
|
|
| Fréquence de coupure 3dB supérieure électrique de récepteur, par ruelle |
|
Gigahertz |
|
|
31 |
|
| La visibilité directe De-affirment |
Palladium |
dBm |
|
|
-11,6 |
|
| La visibilité directe affirment |
PA |
dBm |
-23,6 |
|
|
|
| Hystérésis de perte |
Palladium-PA |
dBm |
|
2 |
|
|
Caractéristiques du produit
●Interface optique de récipient duplex de LC
●Alimentation d'énergie simple de +3.3V
●facteur de forme Chaud-que l'on peut brancher de QSFP28 MSA
●interface série 4x25G électrique
●Conforme avec 4x28G (CEI-28G-VSR)
●Accouplement à C.A. des signaux de CML
●Émetteur : refroidi 4x25Gb/s WDM DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) de LAN
●Récepteur : 4x25Gb/s PIN ROSA
●Dissipation de puissance faible (maximum : 3.5W)
●Construit dans la fonction diagnostique numérique
●Gamme fonctionnante de température de carter : 0℃ à 70℃
Applications
●Télécom, Data Center, 100G Ethernet, réseau 5G sans fil
L'information de commande
| Numéro de la pièce |
Description |
| OLSQXXTXL-CD10 |
QSFP28 LR4 10km, 0~70℃, avec le moniteur diagnostique de Digital |
