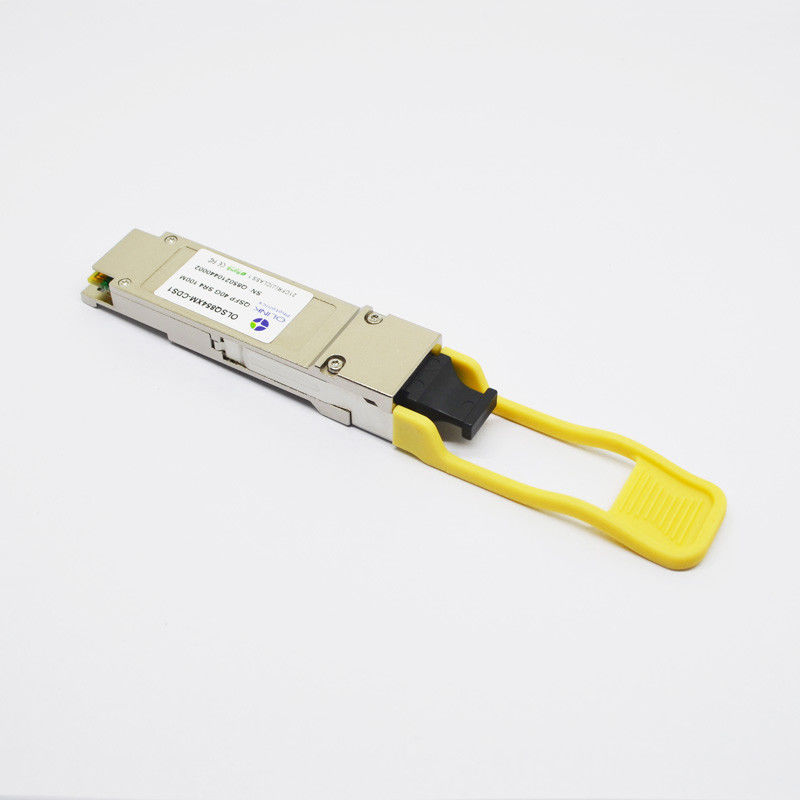

Brocard optique de l'émetteur-récepteur 850nm 100m de 100GBASE-SR4 QSFP28 100g compatible

100GBASE-SR4 QSFP28 100g Optical Transceiver 850nm 100m Brocade Compatible

Informations de base

Lieu d'origine:	LA CHINE
Nom de marque:	OLKOPTO
Certification:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Numéro de modèle:	OLSQ85TXM-CDS1

Quantité de commande min:	1 PC
Détails d'emballage:	4 PCs par palette
Délai de livraison:	3-5 jours ouvrables
Conditions de paiement:	T/T ou 30 jours nets
Capacité d'approvisionnement:	10K par mois

Contactez Bavarder

Marque compatible:

Brocard

Débit:

103,1 GBP

Facteur de forme:

QSFP28

Longueur d'onde:

850nm

Distance:

100m

Connecteur:

12F MPO/MTP

Puissance de TX:

-8.4~2.4dBm

Puissance de RX:

<-10>

Température de fonctionnement:

0~70℃

LES DOM:

Soutenu

Surligner:

100GBASE-SR4

Émetteur-récepteur optique de QSFP28 100G

module de qsfp28 100g

Brocard optique de l'émetteur-récepteur 850nm 100m de 100GBASE-SR4 QSFP28 100g compatible

Module optique compatible d'émetteur-récepteur du brocard 100G-QSFP28-SR4 100GBASE-SR4 QSFP28 850nm 100m MPO MMF

Description de produit

Des émetteurs-récepteurs du QSFP28 d'Olinkcom sont conçus pour l'usage dans les liens 100Gb/s au-dessus de la fibre multimode. Ils
intègre la rangée de quatre canaux de VCSEL et la rangée de quatre canaux de photodiode de PIN, le module peut fonctionner
à 103.1Gb/s jusqu'à 70m utilisant OM3 ou 100m utilisant OM4 MMF. Ils sont conformes avec le QSFP28
MSA et IEEE 802.3bm 100GBASE-SR4.

Caractéristiques optiques (=0~70℃, Vcc=3.14~3.47V supérieurs)

Paramètre	Symbole	Unité	Minute		Type			Maximum		Notes
Émetteur
Taux de signalisation, chaque ruelle	DRpl	Gb/s	25,78125 ±100 page par minute						1
Centre Wavelengthe	λ	nanomètre	830	850			860
Largeur spectrale de RMS		nanomètre		0,6
Puissance moyenne de lancement, chaque ruelle	Pavg	dBm	-8,4				2,4
Amplitude optique de modulation, chaque ruelle (OMA)	OMA	dBm	-6,4				3
Rapport d'extinction	ER	DB	3
Puissance moyenne de lancement de Émetteur, par ruelle	RIN	dBm					-30
Flux encerclé	FLX	dBm	>86% à 19 um <30>
Tolérance optique de perte de retour		DB					12
Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3}			{0,3, 0,38, 0,45, 0,35, 0,41, 0,5}						2
Récepteur
Recevez le taux pour chaque ruelle	DRpl	Gb/s	25,78125 ±100 page par minute						3
Gamme de longueurs d'onde de quatre ruelles	λ	nanomètre	840			860
La surcharge a entré la puissance optique	Pmax	dBm	3,4
La moyenne reçoivent la puissance pour chacun Ruelle	Pin	dBm	-10,3				2,4		4
Sensibilité de récepteur (OMA) par ruelle	Psens	dBm					-5,2
Réflectivité de Recevier	Rfl	DB					-12
Oeil MaskDefinition {X1, X2, X3, Y1, Y2, Y3} de récepteur		{0,28, 0,5, 0,5, 0,33, 0,33, 0,4}							5
La visibilité directe De-affirment	Palladium	dBm					-13
La visibilité directe affirment	PA	dBm	-30
Hystérésis de perte	Palladium-PA	dBm	0,5

Caractéristiques du produit

●Connecteur MTP/MP0 optique

●Alimentation d'énergie simple de +3.3V

●facteur de forme Chaud-que l'on peut brancher de QSFP28 MSA

●Distance jusqu'à de 100m OM4 MMF

●interface série 4x28G électrique (CEI-28G-VSR)

●Accouplement à C.A. des signaux de CML

●Dissipation de puissance faible (maximum : 3.5W)

●Construit dans la fonction diagnostique numérique

●Gamme fonctionnante de température de carter : 0℃ à 70℃

●Conforme avec 100GBASE-SR4

●Interface de communication d'I2C

Applications

●100GBASE-SR4

●Ethernet 100G

●Data Center

L'information de commande

Numéro de la pièce	Description
OLSQ85TXM-CDS1	QSFP28 SR4 100m OM4, les DOM 0~70℃
