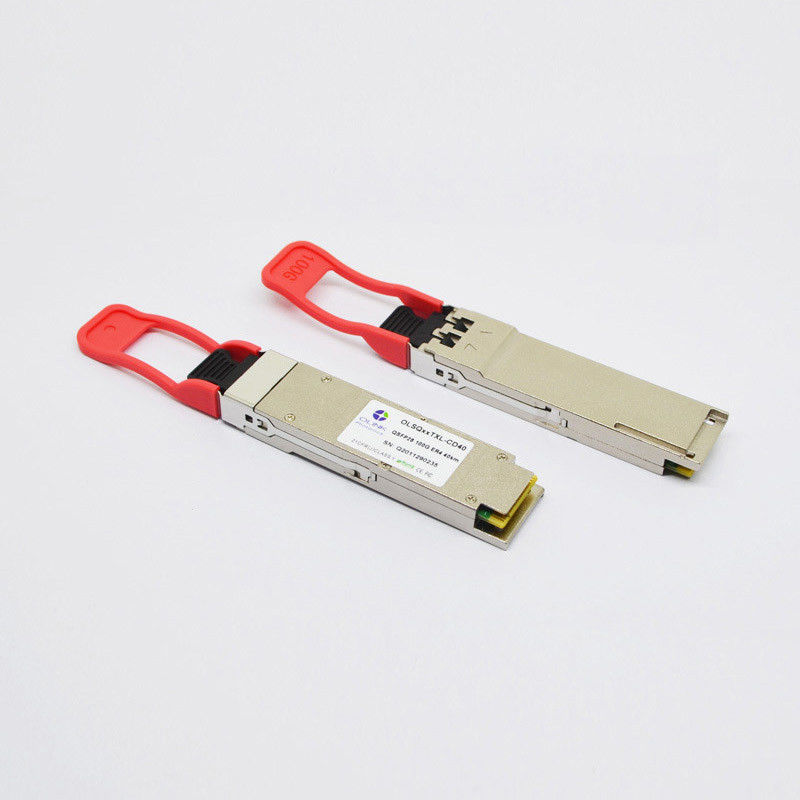

Les DOM compatibles LC SMF de l'émetteur-récepteur 1310nm 40km de QSFP-100G-ER4 100G QSFP28
Module optique compatible d'émetteur-récepteur des DOM LC SMF de Juniper Networks QSFP-100G-ER4 100GBASE-ER4 QSFP28 1310nm 40km
Description fonctionnelle
L'émetteur-récepteur optique d'Olinkcom OLSQXXTXM-CD40 intègre transmettent et reçoivent le chemin sur un module. Sur transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés dessus à quatre conducteurs de laser, qui commandent quatre lasers modulés parabsorption (LAN-WDM) avec 1296, 1300, 1305, et 1309 longueurs d'onde de centre de nanomètre. Les signaux optiques sont alors multiplexés dans une fibre unimodale par un connecteur industriellement compatible de LC. Sur recevez le côté, quatre ruelles des trains de données de données optiques sont optiquement démultiplexés par un démultiplexeur optique intégré. Chaque vapeur de données est récupérée par un détecteur photoélectrique d'APD et un amplificateur de transimpedance, réglée à nouveau, et dessus passée à un conducteur de sortie.
Caractéristiques optiques (Top=0~70℃, Vcc=3.14~3.47V)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Émetteur |
| Taux de signalisation, chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
1 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Puissance totale de lancement |
Tacaud |
dBm |
|
|
10,5 |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-2,9 |
|
4,5 |
2,7 |
| Amplitude optique de modulation, chaque ruelle (OMA) |
OMA |
dBm |
0,1 |
|
4,5 |
|
| Rapport d'extinction |
ER |
DB |
7 |
|
|
|
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
|
Puissance moyenne de lancement de
émetteur, par ruelle
|
POFF |
dBm |
|
|
-30 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Réflectivité d'émetteur |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Récepteur |
| Recevez le taux pour chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
-1 |
|
|
|
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-20,9 |
|
-4,9 |
5,7 |
| Sensibilité de récepteur (OMA) par ruelle |
Psens1 |
dBm |
|
|
-18,6 |
|
| Sensibilité soumise à une contrainte (OMA) par ruelle |
Psens2 |
dBm |
|
|
-16,6 |
6 |
| Perte de retour |
RL |
DB |
-26 |
|
|
|
| Fréquence de coupure 3dB supérieure électrique de récepteur, par ruelle |
|
Gigahertz |
|
|
31 |
|
| La visibilité directe De-affirment |
Palladium |
dBm |
|
|
-24 |
|
| La visibilité directe affirment |
PA |
dBm |
-26 |
|
|
|
| Hystérésis de perte |
Palladium-PA |
dBm |
|
2 |
|
|
Caractéristiques du produit
●facteur de forme QSFP28 Chaud-que l'on peut brancher
●module duplex d'émetteur-récepteur de 4 canaux
●Débit de soutiens jusqu'à 111.8Gb/s
●Conforme avec QSFP28 MSA, 100G 4WDM-40 MSA, normes d'IEEE 802.3ba 100GBASE-ER4 et d'OTN OTU4
●émetteur de refroidissement de 4x 28Gb/s EML LAN-WDM avec SOA
●4 canaux APD ROSA
●Circuits internes de CDR sur des canaux de récepteur et d'émetteur
●Consommation de puissance faible < 4W="">
●Portée jusqu'à de 40km pour G.652 SMF
●Récipients duplex de LC
●Température de carter fonctionnante 0°C à 70°C
●tension d'alimentation électrique 3.3V
Applications
●100GBASE-ER4
●OTN OTU4
L'information de commande
| Numéro de la pièce |
Description |
| OLSQXXTXL-CD40 |
QSFP28 ER4 40KM, 0~70℃, avec le moniteur diagnostique de Digital |
