10émetteur-récepteurde0GBASE-ER4QSFP281310nm40km, compatiblegénérique

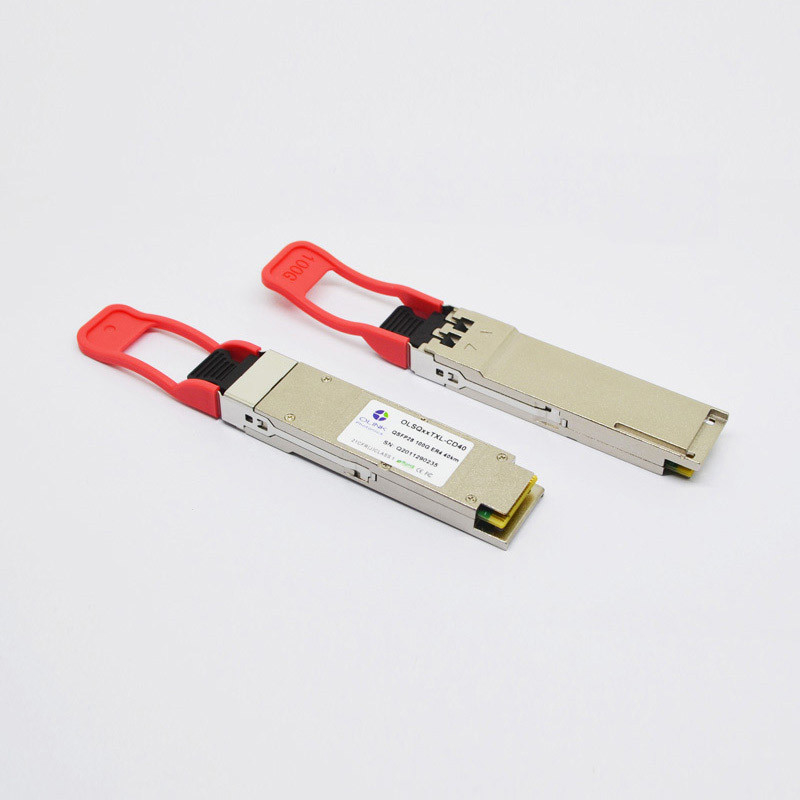

100G générique QSFP28 1310nm 40km
Cet OLSQXXTXL-CD40 fournit un tiers remplacement bon marché d'émetteur-récepteur de 100GBASE-ER4 QSFP28 qui fonctionne avec l'optique QSFP-100G-ER4 générique. Ces vitesse de soutien 100Gbps de l'émetteur-récepteur QSFP28 et distance de lien de 40km au-dessus de fibre de mode unitaire. Il convient à la connectivité de fibre dans les centres de traitement des données, les réseaux informatiques d'ordinateur à haut rendement, le noyau d'entreprise, les couches de distribution, et les applications de fournisseur de services.
Caractéristiques
• Tiers remplacement compatible pour l'émetteur-récepteur générique de 100GBASE-ER4 QSFP28
• QSFP28 MSA conforme
• Conforme avec SFF-8665 et SFF-8679
• Clôture en métal pour l'IEM inférieur
• Fonctions diagnostiques numériques intégrées pour le moniteur en temps réel
• RoHS conforme et sans plomb
Caractéristiques électriques (=0~70℃, Vcc=3.14~3.47V supérieurs)
(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)
| Paramètre |
Symbole |
Minute |
Type |
Maximum |
Unité |
Notes |
| Émetteur |
| Signalisation du taux par ruelle |
DRPL |
± 25,78125 100 pages par minute |
Gb/s |
|
| Perte de retour différentielle d'entrée (minute) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB |
|
|
Différentiel à l'entrée commune de mode
perte de retour (minute)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Disparité différentielle d'arrêt |
Le TM |
|
|
10 |
% |
|
| Largeur d'oeil |
Ew |
|
|
0,46 |
UI |
|
| Frousse PK-PK sinusoïdale appliquée |
Ppj |
Par IEEE 802.3bm |
|
|
| Taille d'oeil |
Hein |
|
95 |
|
système mv |
|
| Tension de mode commun de C.C |
DCv |
-350 |
|
2850 |
système mv |
|
| Récepteur |
| Signalisation du taux par ruelle |
DRPL |
± 25,78125 100 pages par minute |
Gb/s |
|
| Oscillation différentielle de sortie de données |
Vout, pp |
400 |
|
800 |
système mv |
|
| Largeur d'oeil |
Ew |
0,57 |
|
|
UI |
|
| Fermeture verticale d'oeil |
|
|
|
5,5 |
DB |
|
| Perte de retour de sortie différentielle (minute) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB |
|
|
Terrain communal à la perte de retour différentielle de sion de conver- de mode (minute)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Disparité différentielle d'arrêt |
Le TM |
|
|
10 |
% |
|
| Temps de transition, 20% à 80% |
TR, Tf |
12 |
|
|
picoseconde |
|
Notes :
1.20%~80%
Caractéristiques optiques (=0~70℃, Vcc=3.14~3.47V supérieurs)
(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Émetteur |
| Taux de signalisation, chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
1 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Puissance totale de lancement |
Tacaud |
dBm |
|
|
10,5 |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-2,9 |
|
4,5 |
2,7 |
| Amplitude optique de modulation, chaque ruelle (OMA) |
OMA |
dBm |
0,1 |
|
4,5 |
|
| Rapport d'extinction |
ER |
DB |
7 |
|
|
|
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
|
Puissance moyenne de lancement de
émetteur, par ruelle
|
POFF |
dBm |
|
|
-30 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Réflectivité d'émetteur |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Récepteur |
| Recevez le taux pour chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
-1 |
|
|
|
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-20,9 |
|
-4,9 |
5,7 |
| Sensibilité de récepteur (OMA) par ruelle |
Psens1 |
dBm |
|
|
-18,6 |
|
| Sensibilité soumise à une contrainte (OMA) par ruelle |
Psens2 |
dBm |
|
|
-16,6 |
6 |
| Perte de retour |
RL |
DB |
-26 |
|
|
|
| Fréquence de coupure 3dB supérieure électrique de récepteur, par ruelle |
|
Gigahertz |
|
|
31 |
|
| La visibilité directe De-affirment |
Palladium |
dBm |
|
|
-24 |
|
| La visibilité directe affirment |
PA |
dBm |
-26 |
|
|
|
| Hystérésis de perte |
Palladium-PA |
dBm |
|
2 |
|
|
Notes :
1. L'émetteur se compose de 4 lasers fonctionnant à 25.78Gb/s chacun.
2. La valeur minimum est instructive.
3. Rapport de coup 5x10-5.
4. Le récepteur se compose de 4 détecteurs photoélectriques fonctionnant à 25.78Gb/s chacun.
5. La valeur minimum est minute TxOMA instructive, d'égaux avec l'ER infini et perte par insertion maximum de canal.
6. SRS est mesuré avec la pénalité verticale de fermeture d'oeil du DB 1,8 maximum, du J2 de 0,30 UI, et du J9 de 0,47 UI.
7. La valeur de puissance et l'exactitude de puissance sont allumées avec tous les canaux.
Note : En employant cet émetteur-récepteur de 100G QSFP28 ER4 dans la transmission de court-distance, ajoutez svp un atténuateur de fibre de LC (≥9dB) pour éviter les dommages et la surcharge de récepteur.
