module optique d'émetteur-récepteur des DOM LC SMF QSFP28 de 1310nm 10km pour le cent de données

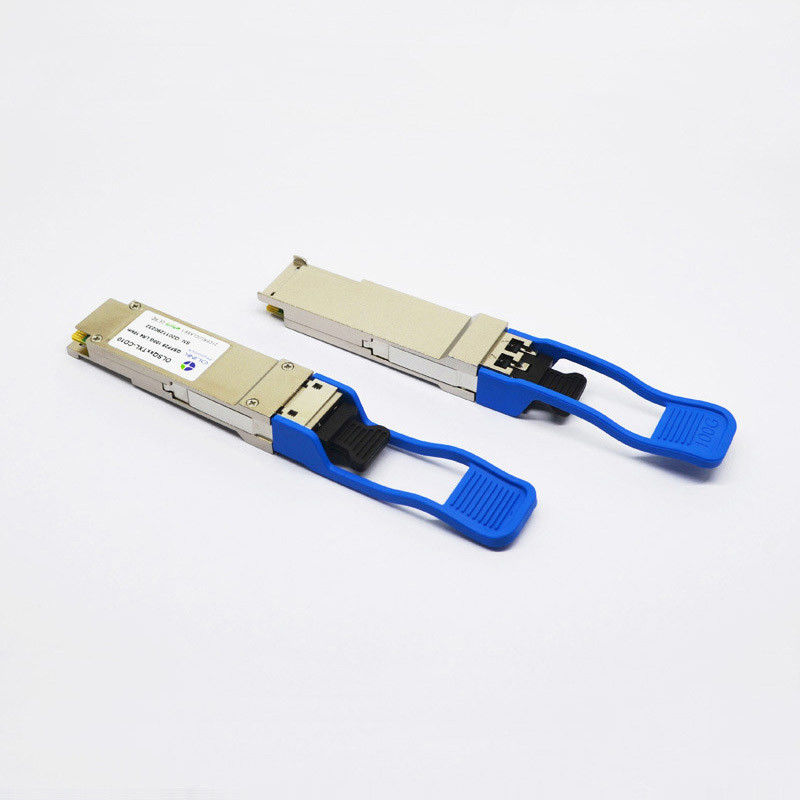

Module optique compatible d'émetteur-récepteur des DOM LC SMF d'Alcatel-Lucent 3HE10550AA QSFP28 1310nm 10km pour Data Center
Description fonctionnelle
L'émetteur-récepteur optique du 100G QSFP28 LR4 d'Olinkcom intègre le chemin de récepteur et d'émetteur sur un module. Dans transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés à quatre conducteurs de laser. Le contrôle 4 de conducteurs de laser - laser de retour distribué (DFB) avec la longueur d'onde centrale de 1296 nanomètre, 1300nm, 1305nm et 1309 nanomètre. Les signaux optiques sont multiplexés à une fibre unimodale par un connecteur industriellement compatible de LC. Dans recevez le côté, les quatre ruelles des trains de données de données optiques sont optiquement démultiplexés par le démultiplexeur optique intégré. Chaque train de données de données est récupéré par un détecteur photoélectrique de PIN et l'amplificateur de transport-impédance, a réglé à nouveau. Ce module interface comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible et de MDIO gestion.
Le produit est conçu avec la connexion et l'interface diagnostique numérique selon l'accord QSFP28 multisource (MSA) et conforme de facteur de forme, optiques/électriques à IEEE 802.3bm.
Caractéristiques optiques (=0~70℃, Vcc=3.14~3.47V supérieurs)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Émetteur |
| Taux de signalisation, chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
1 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Puissance totale de lancement |
Tacaud |
dBm |
|
|
10,5 |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Amplitude optique de modulation, chaque ruelle (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Rapport d'extinction |
ER |
DB |
4 |
|
|
|
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
|
Puissance moyenne de lancement de
émetteur, par ruelle
|
POFF |
dBm |
|
|
-30 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Réflectivité d'émetteur |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Récepteur |
| Recevez le taux pour chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
5,5 |
|
|
|
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Sensibilité de récepteur (OMA) par ruelle |
Psens1 |
dBm |
|
|
-11,3 |
|
| Sensibilité soumise à une contrainte (OMA) par ruelle |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Perte de retour |
RL |
DB |
-26 |
|
|
|
| Fréquence de coupure 3dB supérieure électrique de récepteur, par ruelle |
|
Gigahertz |
|
|
31 |
|
| La visibilité directe De-affirment |
Palladium |
dBm |
|
|
-11,6 |
|
| La visibilité directe affirment |
PA |
dBm |
-23,6 |
|
|
|
| Hystérésis de perte |
Palladium-PA |
dBm |
|
2 |
|
|
Caractéristiques du produit
●Interface optique de récipient duplex de LC
●Alimentation d'énergie simple de +3.3V
●facteur de forme Chaud-que l'on peut brancher de QSFP28 MSA
●interface série 4x25G électrique
●Conforme avec 4x28G (CEI-28G-VSR)
●Accouplement à C.A. des signaux de CML
●Émetteur : refroidi 4x25Gb/s WDM DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) de LAN
●Récepteur : 4x25Gb/s PIN ROSA
●Dissipation de puissance faible (maximum : 3.5W)
●Construit dans la fonction diagnostique numérique
●Gamme fonctionnante de température de carter : 0℃ à 70℃
●Conforme avec 100GBASE-LR4
●Interface de communication d'I2C
Applications
●100GBASE-LR4
●Infiniband QDR et RDA relie ensemble
●connexions de la télématique 100G
L'information de commande
| Numéro de la pièce |
Description |
| OLSQXXTXL-CD10 |
QSFP28 LR4 10km, 0~70℃, avec le moniteur diagnostique de Digital |
