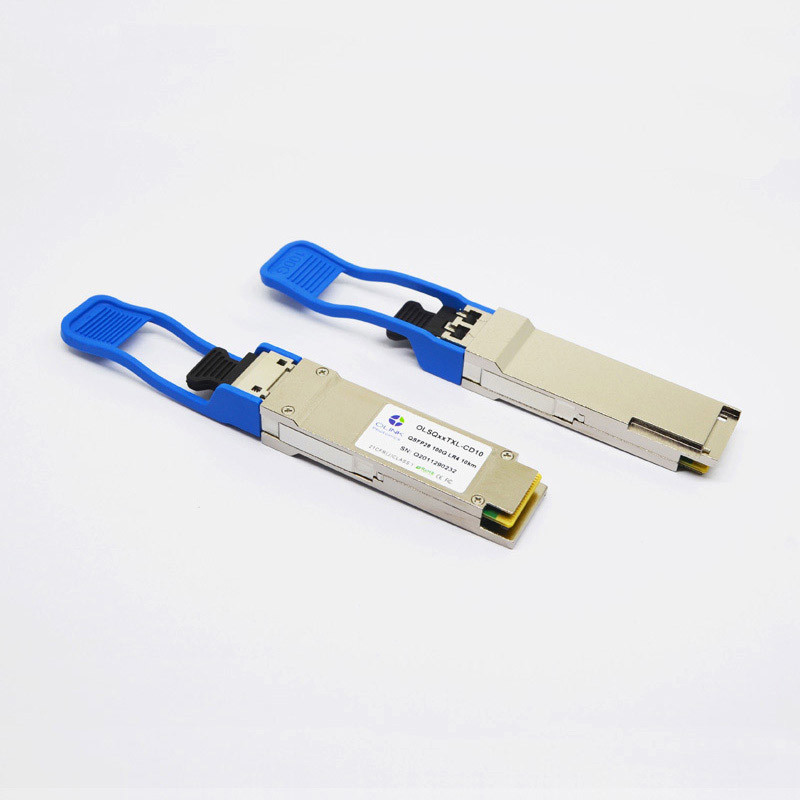

Mode unitaire des DOM LC de l'émetteur-récepteur 1310nm 10km de WDM 100G QSFP28 de LAN
Module optique compatible d'émetteur-récepteur des DOM LC SMF de l'Arista QSFP-100G-LR4 100GBASE-LR4 QSFP28 1310nm 10km
Description fonctionnelle
Ce produit est un module de l'émetteur-récepteur 100Gb/s conçu pour des applications de télécommunication optique conformes à 100GBASE-LR4 de la norme d'IEEE P802.3ba et des conditions d'OTU4 4I1-9D1F définies dans les recommandations G.959.1/G.709 d'ITU-T et complète 39 (G.sup39). Le module convertit 4 canaux d'entrée des données 28Gb/s électriques en 4 canaux des signaux optiques de WDM de LAN et puis les multiplexe dans un simple canal pour la transmission 100Gb/s optique. Inverse du côté de récepteur, le module démultiplexe une entrée 100Gb/s optique dans 4 canaux des signaux optiques de WDM de LAN et puis les convertit en 4 canaux de sortie des données électriques. Les longueurs d'onde centrales des 4 canaux de WDM de LAN sont 1295,56, 1300,05, 1304,58 et 1309,14 nanomètre comme membres de la grille de longueur d'onde de WDM de LAN définie dans IEEE 802.3ba. La haute performance ont refroidi des émetteurs de WDM DFB de LAN et les hauts récepteurs de PIN de sensibilité fournissent à la représentation supérieure pour des liens des applications jusqu'à 10km de l'Ethernet 100Gigabit et les conformes à l'interface optique les conditions 100GBASE-LR4 de la clause 88 d'IEEE802.3ba. Le produit est conçu avec le facteur de forme, connexion optique/électrique et l'interface diagnostique numérique selon l'accord multisource de QSFP+ (MSA). Il a été conçu pour rencontrer les conditions de fonctionnement externes les plus dures comprenant la température, l'humidité et l'interférence d'IEM
Caractéristiques optiques (=0~70℃, Vcc=3.14~3.47V supérieurs)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Émetteur |
| Taux de signalisation, chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
1 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Puissance totale de lancement |
Tacaud |
dBm |
|
|
10,5 |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Amplitude optique de modulation, chaque ruelle (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Rapport d'extinction |
ER |
DB |
4 |
|
|
|
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
|
Puissance moyenne de lancement de
émetteur, par ruelle
|
POFF |
dBm |
|
|
-30 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Réflectivité d'émetteur |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Récepteur |
| Recevez le taux pour chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
5,5 |
|
|
|
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Sensibilité de récepteur (OMA) par ruelle |
Psens1 |
dBm |
|
|
-11,3 |
|
| Sensibilité soumise à une contrainte (OMA) par ruelle |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Perte de retour |
RL |
DB |
-26 |
|
|
|
| Fréquence de coupure 3dB supérieure électrique de récepteur, par ruelle |
|
Gigahertz |
|
|
31 |
|
| La visibilité directe De-affirment |
Palladium |
dBm |
|
|
-11,6 |
|
| La visibilité directe affirment |
PA |
dBm |
-23,6 |
|
|
|
| Hystérésis de perte |
Palladium-PA |
dBm |
|
2 |
|
|
Caractéristiques du produit
●Interface optique de récipient duplex de LC
●Alimentation d'énergie simple de +3.3V
●facteur de forme Chaud-que l'on peut brancher de QSFP28 MSA
●interface série 4x25G électrique
●Conforme avec 4x28G (CEI-28G-VSR)
●Accouplement à C.A. des signaux de CML
●Émetteur : refroidi 4x25Gb/s WDM DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) de LAN
●Récepteur : 4x25Gb/s PIN ROSA
●Dissipation de puissance faible (maximum : 3.5W)
●Construit dans la fonction diagnostique numérique
●Gamme fonctionnante de température de carter : 0℃ à 70℃
●Conforme avec 100GBASE-LR4
●Interface de communication d'I2C
Applications
●100GBASE-LR4
●Infiniband QDR et RDA relie ensemble
●connexions de la télématique 100G
L'information de commande
| Numéro de la pièce |
Description |
| OLSQXXTXL-CD10 |
100Gbps QSFP28 LR4 10km, 0~70℃, avec les DOM |
