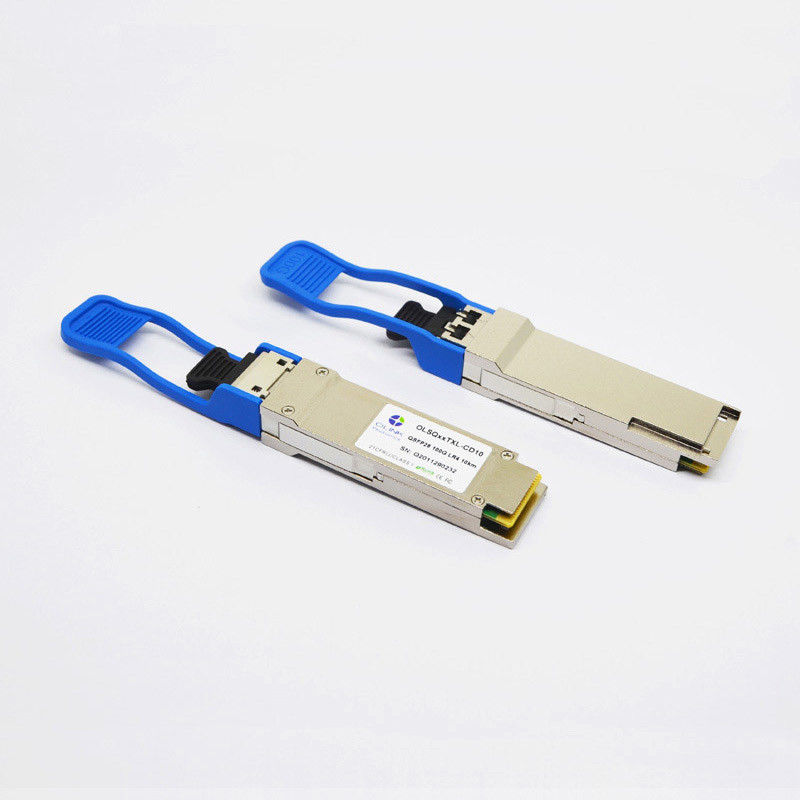

WDM duplex de l'émetteur-récepteur 1310nm 10km DOM LAN de LC SMF 100g QSFP28 LR4
JNP-QSFP-100G-LR4 module optique compatible d'émetteur-récepteur des DOM LC SMF du genévrier 100GBASE-LR4 QSFP28 1310nm 10km
Description fonctionnelle
L'émetteur-récepteur optique d'Olinkcom OLSQXXTXM-CD10 intègre transmettent et reçoivent le chemin sur un module. Sur transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés dessus à quatre conducteurs de laser, qui commandent quatre lasers modulés parabsorption (DMLs) avec 1296, 1300, 1305, et 1309 longueurs d'onde de centre de nanomètre. Les signaux optiques sont alors multiplexés dans une fibre unimodale par un connecteur industriellement compatible de LC. Sur recevez le côté, quatre ruelles des trains de données de données optiques sont optiquement démultiplexés par un démultiplexeur optique intégré. Chaque vapeur de données est récupérée par un détecteur photoélectrique de PIN et un amplificateur de transimpedance, réglée à nouveau, et dessus passée à un conducteur de sortie. Ce module comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible, et l'interface série à 2 fils.
Caractéristiques optiques (=0~70℃, Vcc=3.14~3.47V supérieurs)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Émetteur |
| Taux de signalisation, chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
1 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Puissance totale de lancement |
Tacaud |
dBm |
|
|
10,5 |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Amplitude optique de modulation, chaque ruelle (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Rapport d'extinction |
ER |
DB |
4 |
|
|
|
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
|
Puissance moyenne de lancement de
émetteur, par ruelle
|
POFF |
dBm |
|
|
-30 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Réflectivité d'émetteur |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Récepteur |
| Recevez le taux pour chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
5,5 |
|
|
|
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Sensibilité de récepteur (OMA) par ruelle |
Psens1 |
dBm |
|
|
-11,3 |
|
| Sensibilité soumise à une contrainte (OMA) par ruelle |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Perte de retour |
RL |
DB |
-26 |
|
|
|
| Fréquence de coupure 3dB supérieure électrique de récepteur, par ruelle |
|
Gigahertz |
|
|
31 |
|
| La visibilité directe De-affirment |
Palladium |
dBm |
|
|
-11,6 |
|
| La visibilité directe affirment |
PA |
dBm |
-23,6 |
|
|
|
| Hystérésis de perte |
Palladium-PA |
dBm |
|
2 |
|
|
Caractéristiques du produit
●Interface optique de récipient duplex de LC
●Alimentation d'énergie simple de +3.3V
●facteur de forme Chaud-que l'on peut brancher de QSFP28 MSA
●interface série 4x25G électrique
●Conforme avec 4x28G (CEI-28G-VSR)
●Accouplement à C.A. des signaux de CML
●Émetteur : refroidi 4x25Gb/s WDM DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) de LAN
●Récepteur : 4x25Gb/s PIN ROSA
●Dissipation de puissance faible (maximum : 3.5W)
●Construit dans la fonction diagnostique numérique
●Gamme fonctionnante de température de carter : 0℃ à 70℃
●Conforme avec 100GBASE-LR4
●Interface de communication d'I2C
Applications
●100GBASE-LR4
●Infiniband QDR et RDA relie ensemble
●connexions de la télématique 100G
Normes
●Conforme avec IEEE 802.3ba
●Conforme avec des caractéristiques de matériel de QSFP28 MSA
●Conforme avec RoHS
L'information de commande
| Numéro de la pièce |
Description |
| OLSQXXTXL-CD10 |
QSFP28 LR4 10km, 0~70℃, avec le moniteur diagnostique de Digital |
