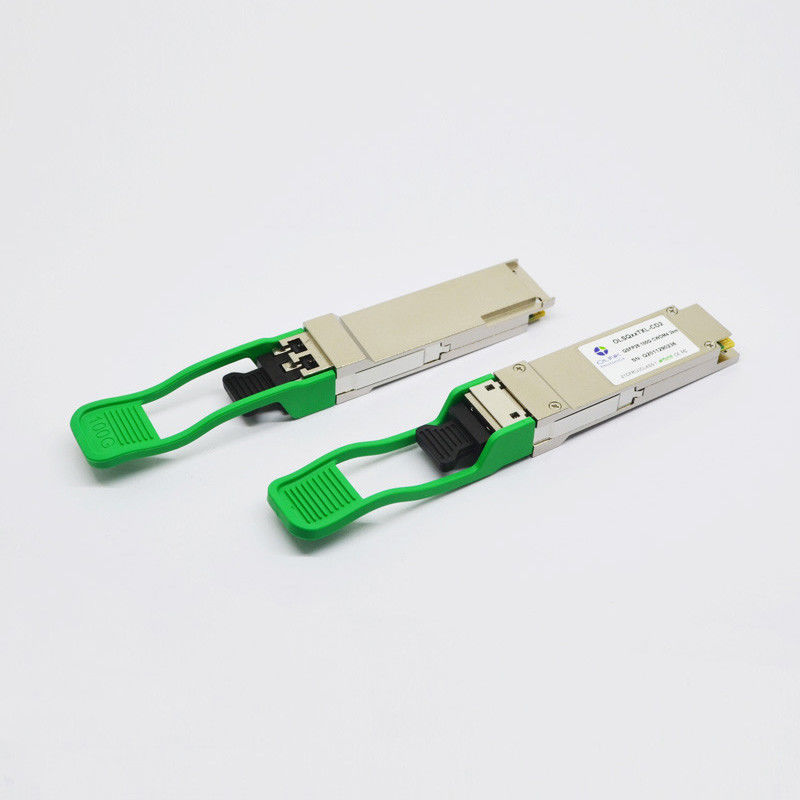

OEM d'ODM des DOM compatible générique LC SMF de l'émetteur-récepteur CWDM4 de 100G QSFP28
Module optique compatible générique d'émetteur-récepteur des DOM LC SMF de 100G CWDM4 QSFP28 2km
Description fonctionnelle
L'émetteur-récepteur optique de l'OLSQXXTXM-CD02 d'Olinkcom intègre transmettent et reçoivent le chemin sur un module. Sur transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés dessus à quatre conducteurs de laser, qui commandent quatre CWDM avec 1271, 1291, 1311, et 1331 longueurs d'onde de centre de nanomètre. Les signaux optiques sont alors multiplexés dans une fibre unimodale par un connecteur industriellement compatible de LC. Sur recevez le côté, quatre ruelles des trains de données de données optiques sont optiquement démultiplexés par un démultiplexeur optique intégré. Chaque vapeur de données est récupérée par un détecteur photoélectrique de PIN et un amplificateur de transimpedance, réglée à nouveau, et dessus passée à un conducteur de sortie. Ce module comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible, et l'interface série à 2 fils.
Capacités absolues
| Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Note |
| Tension d'alimentation |
Vcc |
-0,5 |
3,6 |
V |
|
| Température de stockage |
SOLIDES TOTAUX |
-40 |
85 |
°C |
|
| Hygrométrie |
Rhésus |
0 |
85 |
% |
|
| Seuil de dommages de Rx, par ruelle |
PRdmg |
5,5 |
|
dBm |
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Conditions de fonctionnement recommandées
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Débit |
DR |
|
103,1 |
|
Gb/s |
|
| Tension d'alimentation |
Vcc |
3,14 |
3,3 |
3,47 |
V |
|
| Approvisionnement actuel |
Icc |
|
|
1,06 |
|
|
| Temp de opération de cas. |
Comité technique |
0 |
|
70 |
°C |
|
Caractéristiques électriques
(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)
| Paramètre |
Symbole |
Minute |
Type |
Maximum |
Unité |
Notes |
| Émetteur |
| Signalisation du taux par ruelle |
DRPL |
± 25,78125 100 pages par minute |
Gb/s |
|
| Perte de retour différentielle d'entrée (minute) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB |
|
|
Différentiel à l'entrée commune de mode
perte de retour (minute)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Disparité différentielle d'arrêt |
Le TM |
|
|
10 |
% |
|
| Largeur d'oeil |
Ew |
|
0,46 |
|
UI |
|
| Frousse PK-PK sinusoïdale appliquée |
Ppj |
Par IEEE 802.3bm |
|
|
| Taille d'oeil |
Hein |
|
95 |
|
système mv |
|
| Tension de mode commun de C.C |
DCv |
-350 |
|
2850 |
système mv |
|
| Récepteur |
| Signalisation du taux par ruelle |
DRPL |
± 25,78125 100 pages par minute |
Gb/s |
|
| Oscillation différentielle de sortie de données |
Vout, pp |
400 |
|
800 |
système mv |
|
| Largeur d'oeil |
Ew |
0,57 |
|
|
UI |
|
| Fermeture verticale d'oeil |
|
|
|
5,5 |
DB |
|
| Perte de retour de sortie différentielle (minute) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB |
|
|
Terrain communal à la perte de retour différentielle de sion de conver- de mode (minute)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Disparité différentielle d'arrêt |
Le TM |
|
|
10 |
% |
|
| Temps de transition, 20% à 80% |
TR, Tf |
12 |
|
|
picoseconde |
|
Caractéristiques optiques
(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Émetteur |
| Taux de signalisation, chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
1 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| Puissance totale de lancement |
Tacaud |
dBm |
|
|
8,5 |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-6,5 |
|
2,5 |
2 |
| Amplitude optique de modulation (OMA), chaque ruelle |
POMA |
dBm |
-4,0 |
|
2,5 |
|
| Rapport d'extinction |
ER |
DB |
3,5 |
|
|
|
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
|
Puissance moyenne de lancement de
émetteur, par ruelle
|
POFF |
dBm |
|
|
-30 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Réflectivité d'émetteur |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} |
3 |
| Récepteur |
| Recevez le taux pour chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
3,5 |
|
|
|
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-11,2 |
|
2,5 |
5 |
| Sensibilité de récepteur (OMA) par ruelle |
Psens1 |
dBm |
|
|
-10 |
6 |
| Sensibilité soumise à une contrainte (OMA) par ruelle |
Psens2 |
dBm |
|
|
-7,3 |
7 |
| Réflectivité de récepteur |
RL |
DB |
|
|
-26 |
|
| La visibilité directe De-affirment |
Palladium |
dBm |
|
|
-11,6 |
|
| La visibilité directe affirment |
PA |
dBm |
-24 |
|
|
|
| Hystérésis de perte |
Palladium-PA |
dBm |
|
2 |
|
|
Notes :
1. L'émetteur se compose de 4 lasers fonctionnant à 25.78Gb/s chacun.
2. La puissance moyenne de lancement, chaque ruelle (minute) est instructive et pas l'indicateur principal de la force du signal. Un émetteur avec la puissance de lancement au-dessous de cette valeur ne peut pas être conforme ; cependant, une valeur au-dessus de ceci n'assure pas la conformité.
3. Rapport de coup 5x10-5.
4. Le récepteur se compose de 4 détecteurs photoélectriques fonctionnant à 25.78Gb/s chacun.
5. La valeur minimum est minute TxOMA instructive, d'égaux avec l'ER infini et perte par insertion maximum de canal.
6. La sensibilité est spécifiée aux JUJUBES 5x10-5
7. Mesuré avec le signal d'essai de conformité de CWDM4 MSA2 à TP3 pour les JUJUBES 5x10-5
Caractéristiques du produit
●Interface optique de récipient duplex de LC
●Alimentation d'énergie simple de +3.3V
●facteur de forme Chaud-que l'on peut brancher de QSFP28 MSA
●interface série 4x25G électrique
●Accouplement à C.A. des signaux de CML
●Émetteur : 4x25Gb/s refroidi CWDM TOSA (1271,1291,1311,1331nm)
●Récepteur : 4x25Gb/s PIN ROSA
●Dissipation de puissance faible (maximum : 3.5W)
●Construit dans la fonction diagnostique numérique
●Gamme fonctionnante de température de carter : 0℃ à 70℃
●Conforme avec 100GBASE
●Interface de communication d'I2C
Applications
●100GBASE CWDM4
●Infiniband QDR et RDA relie ensemble
●connexions de la télématique 100G
Normes
●Conforme avec l'interface d'IEEE 802.3bm CAUI-4
●Conforme avec des caractéristiques de matériel de QSFP28 MSA
●Conforme avec CWDM4 MSA
●Conforme avec RoHS
