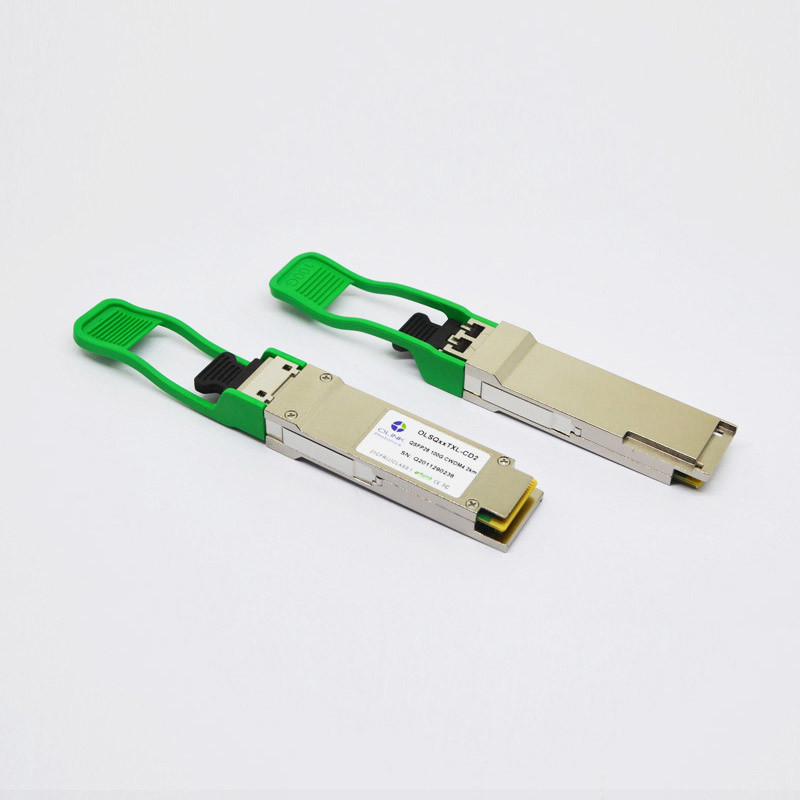

Les DOM de module d'émetteur-récepteur de soutien QSFP28 CWDM4 de MikroTik 2km LC MMF
Les DOM optiques de module d'émetteur-récepteur de soutien QSFP28 100G CWDM4 2km LC MMF de MikroTik 100%
Caractéristiques du produit
●Interface optique de récipient duplex de LC
●Alimentation d'énergie simple de +3.3V
●facteur de forme Chaud-que l'on peut brancher de QSFP28 MSA
●interface série 4x25G électrique
●Accouplement à C.A. des signaux de CML
●Émetteur : 4x25Gb/s refroidi CWDM TOSA (1271,1291,1311,1331nm)
●Récepteur : 4x25Gb/s PIN ROSA
●Dissipation de puissance faible (maximum : 3.5W)
●Construit dans la fonction diagnostique numérique
●Gamme fonctionnante de température de carter : 0℃ à 70℃
●Conforme avec 100GBASE
●Interface de communication d'I2C
Applications
●100GBASE CWDM4
●Infiniband QDR et RDA relie ensemble
●connexions de la télématique 100G
Normes
●Conforme avec l'interface d'IEEE 802.3bm CAUI-4
●Conforme avec des caractéristiques de matériel de QSFP28 MSA
●Conforme avec CWDM4 MSA
●Conforme avec RoHS
Description fonctionnelle
●L'émetteur-récepteur OLSQXXTXM-CD02 optique intègre transmettent et reçoivent le chemin sur un module.
●Sur transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés dessus à quatre conducteurs de laser, qui commandent quatre CWDM avec ●1271, 1291, 1311, et 1331 longueurs d'onde de centre de nanomètre.
●Les signaux optiques sont alors multiplexés dans une fibre unimodale par un connecteur industriellement compatible de LC.
●Sur recevez le côté, quatre ruelles des trains de données de données optiques sont optiquement démultiplexés par un démultiplexeur optique intégré.
●Chaque vapeur de données est récupérée par un détecteur photoélectrique de PIN et un amplificateur de transimpedance, réglée à nouveau, et dessus passée à un conducteur de sortie.
●Ce module comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible, et l'interface série à 2 fils.
Caractéristiques optiques
(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Émetteur |
| Taux de signalisation, chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
1 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| Puissance totale de lancement |
Tacaud |
dBm |
|
|
8,5 |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-6,5 |
|
2,5 |
2 |
| Amplitude optique de modulation (OMA), chaque ruelle |
POMA |
dBm |
-4,0 |
|
2,5 |
|
| Rapport d'extinction |
ER |
DB |
3,5 |
|
|
|
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
|
Puissance moyenne de lancement de
émetteur, par ruelle
|
POFF |
dBm |
|
|
-30 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Réflectivité d'émetteur |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} |
3 |
| Récepteur |
| Recevez le taux pour chaque ruelle |
|
Gb/s |
25,78125 ±100 page par minute |
4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
3,5 |
|
|
|
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-11,2 |
|
2,5 |
5 |
| Sensibilité de récepteur (OMA) par ruelle |
Psens1 |
dBm |
|
|
-10 |
6 |
| Sensibilité soumise à une contrainte (OMA) par ruelle |
Psens2 |
dBm |
|
|
-7,3 |
7 |
| Réflectivité de récepteur |
RL |
DB |
|
|
-26 |
|
| La visibilité directe De-affirment |
Palladium |
dBm |
|
|
-11,6 |
|
| La visibilité directe affirment |
PA |
dBm |
-24 |
|
|
|
| Hystérésis de perte |
Palladium-PA |
dBm |
|
2 |
|
|
Notes :
1. L'émetteur se compose de 4 lasers fonctionnant à 25.78Gb/s chacun.
2. La puissance moyenne de lancement, chaque ruelle (minute) est instructive et pas l'indicateur principal de la force du signal. Un émetteur avec la puissance de lancement au-dessous de cette valeur ne peut pas être conforme ; cependant, une valeur au-dessus de ceci n'assure pas la conformité.
3. Rapport de coup 5x10-5.
4. Le récepteur se compose de 4 détecteurs photoélectriques fonctionnant à 25.78Gb/s chacun.
5. La valeur minimum est minute TxOMA instructive, d'égaux avec l'ER infini et perte par insertion maximum de canal.
6. La sensibilité est spécifiée aux JUJUBES 5x10-5
7. Mesuré avec le signal d'essai de conformité de CWDM4 MSA2 à TP3 pour les JUJUBES 5x10-5
Plus de détails de nos produits :
Composants optiques fiables élevés et excellente conception
Laser 1.DLB et photodiode de PIN
- Longue distance de transmission.
- Grande vitesse et représentation
doigt de l'or 2.Thick
- Opération stable
- Répété branchez et débranchez
3.Plating or dur Shell
- Bonne dissipation thermique
- Ne peut pas être déformé facilement
- interférence Anti-électromagnétique
Transmission rentable et fiable
- Consommation de puissance faible et basse latence permettre à vos dispositifs de réseau de travailler efficacement
- Les DOM fonctionnent soutient le suivi en temps réel pour le statut d'émetteur-récepteur.
Test de performance complet avec notre équipement avancé
- Certifié et examiné sur le système automatique de contrôle de qualité, pour assurer la haute performance dans l'environnement de travail réel. Entièrement déterminé la compatibilité dans des nos commutateurs assortis.
Notre emballage et étiquetage :
- Boîte antistatique
- Paquet individuel
- 10pcs/pallet
- 20pcs/pallet
Notre mission est de fournir à l'émetteur-récepteur optique rentable SFP, SFP+, DAC, QSFP etc. la qualité fiable de 100%, délai d'obtention et grand rapides service après-vente !
Nos tous les modules ont 3 ans de garantie !
