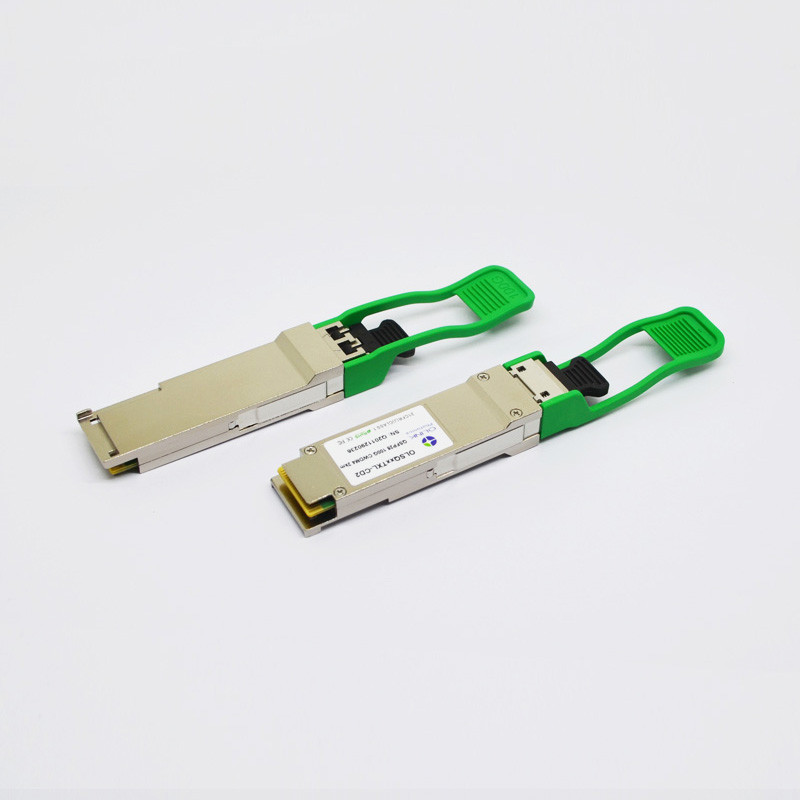

Duplex multi LC de fibre de mode de l'émetteur-récepteur 2km de CWDM4 100G QSFP28

Duplex multi LC de fibre de mode de l'émetteur-récepteur 2km de CWDM4 100G QSFP28

Les DOM optiques compatibles de module d'émetteur-récepteur du genévrier QSFP28 100GBASE CWDM4 2km LC MMF

Caractéristiques du produit

●Interface optique de récipient duplex de LC

●Alimentation d'énergie simple de +3.3V

●facteur de forme Chaud-que l'on peut brancher de QSFP28 MSA

●interface série 4x25G électrique

●Accouplement à C.A. des signaux de CML

●Émetteur : 4x25Gb/s refroidi CWDM TOSA (1271,1291,1311,1331nm)

●Récepteur : 4x25Gb/s PIN ROSA

●Dissipation de puissance faible (maximum : 3.5W)

●Construit dans la fonction diagnostique numérique

●Gamme fonctionnante de température de carter : 0℃ à 70℃

●Conforme avec 100GBASE

●Interface de communication d'I2C

Applications

●100GBASE CWDM4

●Infiniband QDR et RDA relie ensemble

●connexions de la télématique 100G

Normes

●Conforme avec l'interface d'IEEE 802.3bm CAUI-4

●Conforme avec des caractéristiques de matériel de QSFP28 MSA

●Conforme avec CWDM4 MSA

●Conforme avec RoHS

Description fonctionnelle

Notre émetteur-récepteur OLSQXXTXM-CD02 optique intègre transmettent et reçoivent le chemin sur un module. Sur transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés dessus à quatre conducteurs de laser, qui commandent quatre CWDM avec 1271, 1291, 1311, et 1331 longueurs d'onde de centre de nanomètre. Les signaux optiques sont alors multiplexés dans une fibre unimodale par un connecteur industriellement compatible de LC. Sur recevez le côté, quatre ruelles des trains de données de données optiques sont optiquement démultiplexés par un démultiplexeur optique intégré. Chaque vapeur de données est récupérée par un détecteur photoélectrique de PIN et un amplificateur de transimpedance, réglée à nouveau, et dessus passée à un conducteur de sortie. Ce module comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible, et l'interface série à 2 fils.

Caractéristiques optiques

(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)

Notes :

1. L'émetteur se compose de 4 lasers fonctionnant à 25.78Gb/s chacun.

2. La puissance moyenne de lancement, chaque ruelle (minute) est instructive et pas l'indicateur principal de la force du signal. Un émetteur avec la puissance de lancement au-dessous de cette valeur ne peut pas être conforme ; cependant, une valeur au-dessus de ceci n'assure pas la conformité.

3. Rapport de coup 5x10-5^.

^4. Le récepteur se compose de 4 détecteurs photoélectriques fonctionnant à 25.78Gb/s chacun.

5. La valeur minimum est minute TxOMA instructive, d'égaux avec l'ER infini et perte par insertion maximum de canal.

6. La sensibilité est spécifiée aux JUJUBES 5x10-5

7. Mesuré avec le signal d'essai de conformité de CWDM4 MSA2 à TP3 pour les JUJUBES 5x10-5

Plus de détails de nos produits :

Composants optiques fiables élevés et excellente conception

Laser 1.DLB et photodiode de PIN

• Longue distance de transmission.
• Grande vitesse et représentation

doigt de l'or 2.Thick

• Opération stable
• Répété branchez et débranchez

3.Plating or dur Shell

• Bonne dissipation thermique
• Ne peut pas être déformé facilement
• interférence Anti-électromagnétique

Transmission rentable et fiable

• Consommation de puissance faible et basse latence permettre à vos dispositifs de réseau de travailler efficacement
• Les DOM fonctionnent soutient le suivi en temps réel pour le statut d'émetteur-récepteur.
