| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | OLKOPTO |
| Certification: | RoHs, FCC, CE, UL etc |
| Numéro de modèle: | QSFP-100G-LR4-OLK |
| Quantité de commande min: | 1 PC |
| Détails d'emballage: | 4 PCs par palette |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T ou 30 jours nets |
| Capacité d'approvisionnement: | 10K par mois |
| Taux de date: | 103.1Gbps | Facteur de forme: | QSFP28 |
|---|---|---|---|
| Longueur d'onde: | 1310nm | Distance: | 10km |
| Connecteur: | LC duplex | Source: | DML+PIN |
| Puissance optique: | -4.3~4.5 | Sensibilité: | <-10> |
| Type de fibre: | SMF | Application: | 1.100GBASE-LR4 2. Infiniband QDR et RDA relie ensemble des connexions de la télématique 3.100G |
| Mettre en évidence: | émetteur-récepteur de 100G QSFP28,Émetteur-récepteur de LR4 100G QSFP28,100G QSFP28 LR4 |
||

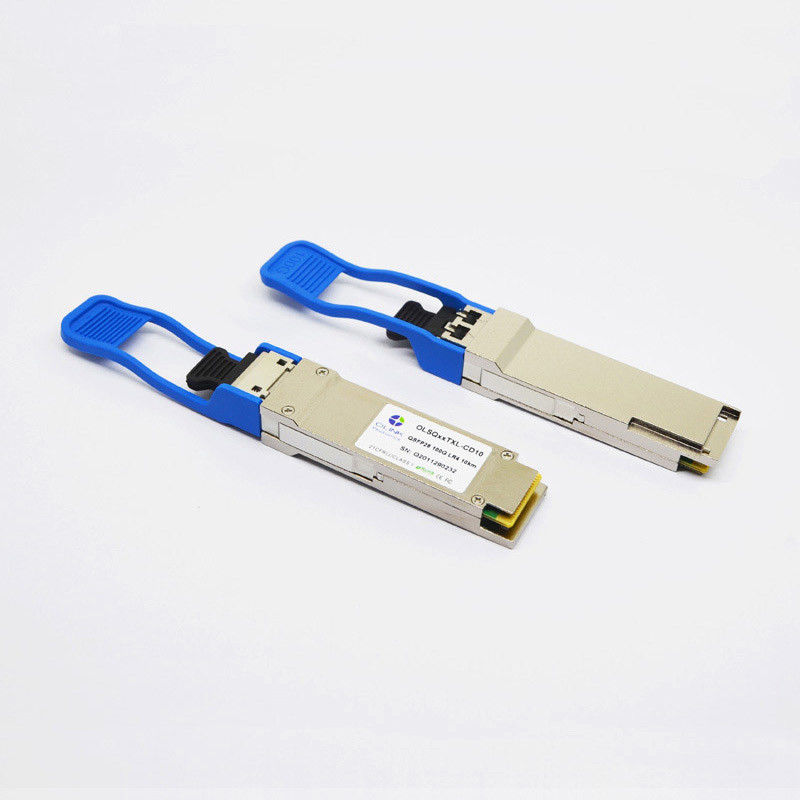

Émetteur-récepteur 1310nm 10km de LR4 100G QSFP28
Émetteur-récepteur optique compatible de 100GBASE-LR4 QSFP28 1310nm 10km LC SMF Cisco
Caractéristiques du produit
1. Interface optique de récipient duplex de LC
2. Alimentation d'énergie simple de +3.3V
3. Empreinte de pas QSFP28 que l'on peut brancher chaude
4. interface série 4x25G électrique
5. Conforme avec 4x28G (CEI-28G-VSR)
6. Accouplement à C.A. des signaux de CML
7. Émetteur : refroidi 4x25Gb/s WDM TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) de LAN
8. Récepteur : 4x25Gb/s PIN ROSA
9. Dissipation de puissance faible (maximum : 3.5W)
10. Construit dans la fonction diagnostique numérique
11. Gamme fonctionnante de température de carter : 0℃ à 70℃
12. Conforme avec 100GBASE-LR4
13. Interface de communication d'I2C
Caractéristiques optiques (=0~70℃, Vcc=3.14~3.47V supérieurs)
(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)
| Paramètre | Symbole | Unité | Minute | Type | Maximum | Notes | ||||
| Émetteur | ||||||||||
| Taux de signalisation, chaque ruelle | Gb/s | 25,78125 ±100 page par minute | 1 | |||||||
| Gamme de longueurs d'onde de quatre ruelles | λ1 | nanomètre | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Puissance totale de lancement | Tacaud | dBm | 10,5 |
|
||||||
| Puissance moyenne de lancement, chaque ruelle | Pavg | dBm | -4,5 | 4,5 | 2,7 | |||||
| Amplitude optique de modulation, chaque ruelle (OMA) | OMA | dBm | -1,3 | 4,5 | ||||||
| Rapport d'extinction | ER | DB | 4 | |||||||
| rapport de suppression de Côté-mode | SMSR | DB | 30 | |||||||
|
Puissance moyenne de lancement de émetteur, par ruelle |
POFF | dBm | -30 | |||||||
| Tolérance optique de perte de retour | DB | 20 | ||||||||
| Réflectivité d'émetteur | DB | – 12 | ||||||||
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 3 | ||||||||
| Récepteur | ||||||||||
| Recevez le taux pour chaque ruelle | Gb/s | 25,78125 ±100 page par minute | 4 | |||||||
| Gamme de longueurs d'onde de quatre ruelles | λ1 | nanomètre | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| La surcharge a entré la puissance optique | Pmax | dBm | 5,5 | |||||||
|
La moyenne reçoivent la puissance pour chacun Ruelle |
Pin | dBm | -10,6 | 4,5 | 5,7 | |||||
| Sensibilité de récepteur (OMA) par ruelle | Psens1 | dBm | -11,3 | |||||||
| Sensibilité soumise à une contrainte (OMA) par ruelle | Psens2 | dBm | -6,8 | 6 | ||||||
| Perte de retour | RL | DB | -26 | |||||||
| Fréquence de coupure 3dB supérieure électrique de récepteur, par ruelle | Gigahertz | 31 | ||||||||
| La visibilité directe De-affirment | Palladium | dBm | -11,6 | |||||||
| La visibilité directe affirment | PA | dBm | -23,6 | |||||||
| Hystérésis de perte | Palladium-PA | dBm | 2 | |||||||
Notes :
1. L'émetteur se compose de 4 lasers fonctionnant à 25.78Gb/s chacun.
2. La valeur minimum est instructive.
3. Rapport de coup 5x10-5.
4. Le récepteur se compose de 4 détecteurs photoélectriques fonctionnant à 25.78Gb/s chacun.
5. La valeur minimum est minute TxOMA instructive, d'égaux avec l'ER infini et perte par insertion maximum de canal.
6. SRS est mesuré avec la pénalité verticale de fermeture d'oeil du DB 1,8 maximum, du J2 de 0,30 UI, et du J9 de 0,47 UI.
7. La valeur de puissance et l'exactitude de puissance sont allumées avec tous les canaux.
Description fonctionnelle
L'émetteur-récepteur optique de 100G QSFP28 LR4 intègre transmettent et reçoivent le chemin sur un module. Sur transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés dessus à quatre conducteurs de laser, qui commandent quatre que l'électrique-absorption a modulé des lasers avec 1296, 1300, 1305, et 1309 longueurs d'onde de centre de nanomètre. Les signaux optiques sont alors multiplexés dans une fibre unimodale par un connecteur industriellement compatible de LC. Sur recevez le côté, quatre ruelles des trains de données de données optiques sont optiquement démultiplexés par un démultiplexeur optique intégré. Chaque vapeur de données est récupérée par un détecteur photoélectrique de PIN et un amplificateur de transimpedance, réglée à nouveau, et dessus passée à un conducteur de sortie. Ce module comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible, et l'interface série à 2 fils.
Applications
●100GBASE-LR4
●Infiniband QDR et RDA relie ensemble
●connexions de la télématique 100G
Normes
●Conforme avec IEEE 802.3ba
●Conforme avec QSFP28 MSA SFF-8665
●Conforme avec RoHS
