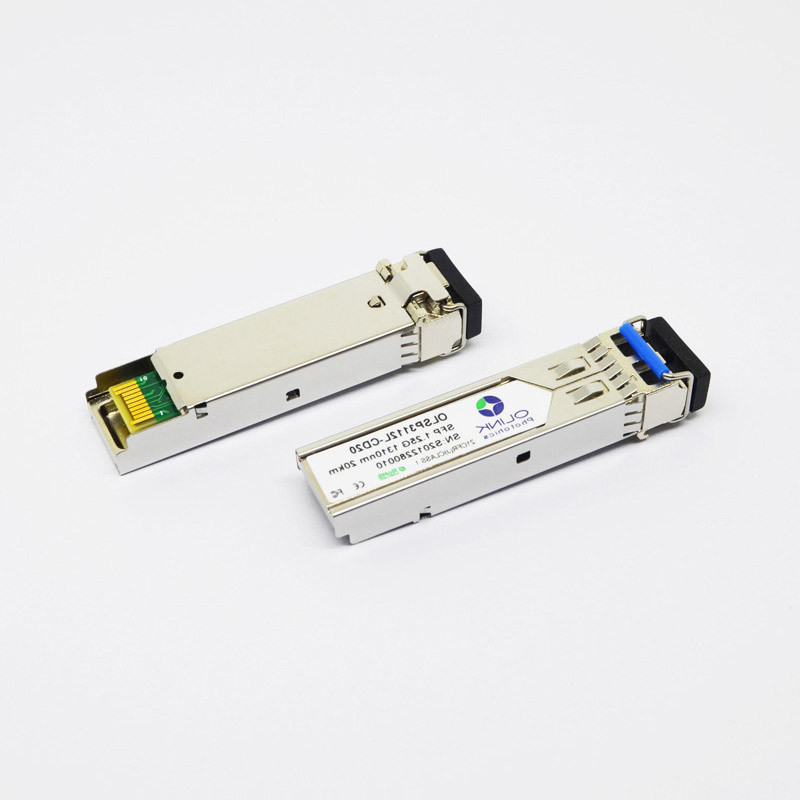

Module optique adapté aux besoins du client des DOM LC SMF de SFP Transcceiver 1000BASE-LX/LH SFP 1310nm 20km
Descriptions de produit
Les modules optiques d'émetteur-récepteur des DOM LC SMF de 1000BASE-LX/LH SFP 1310nm 20km sont haute performance, modules rentables soutenant double taux des données de la distance de 1.25Gbps/1.0625Gbps et de transmission de 20km avec SMF. L'émetteur-récepteur se compose de trois sections : un émetteur de laser de point de gel, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I. Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP (MSA) et le SFF-8472. Pour de plus amples informations, référez-vous svp à SFP MSA.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1290 |
1310 |
1330 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-8 |
|
-4 |
dBm |
1 |
| Rapport d'extinction |
ER |
9 |
|
|
DB |
1 |
| Largeur spectrale de RMS |
Δλ |
|
|
0,65 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Pénalité de dispersion |
TDP |
|
|
3,9 |
DB |
|
| Oeil optique de sortie |
Conforme avec IEEE802.3 z (sécurité d'aser de classe 1) |
| Récepteur |
| Longueur d'onde fonctionnante |
λ |
|
1310 |
|
nanomètre |
|
| Sensibilité de récepteur |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Surcharge |
PAVEZ |
-3 |
|
|
dBm |
3 |
| La visibilité directe affirment |
PA |
-35 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-24 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Mesuré à 1250Mb/s avec lacarte-test deNRZ de PRBS 2 223 – 1.
2. Non filtré, mesuré avec un PRBS223 – 1 carte-test @1.25Gbps
3. Mesuré à 1250Mb/s avec la carte-test de NRZ de PRBS 223 – 1 pour les JUJUBES < 1x10="">-12
Caractéristiques diagnostiques de Digital
Les émetteurs-récepteurs D20 d'OLSP3112L-C (je) peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.
| Paramètre |
Symbole |
Unités |
Mn. |
Maximum. |
Exactitude |
Note |
| La température d'émetteur-récepteur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Tension d'alimentation d'émetteur-récepteur |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Courant de polarisation d'émetteur |
DBias |
mA |
2 |
15 |
±10% |
2 |
| Émetteur de puissance de sortie |
Puissance DTx |
dBm |
-9 |
-3 |
±3dB |
|
| Puissance d'entrée moyenne de récepteur |
Puissance DRx |
dBm |
-25 |
0 |
±3dB |
|
Caractéristiques du produit
1. 10G, 8G, 4G, 3G, 2.5G, 1.25G, 155m tout le taux
2. SFP+, XFP, SFP, SFF, CSFP, sont personnalisables
3. Parfaitement compatible avec le commutateur célèbre, le ZTE HUAWEI etc.
4. DDM
5. Choix de mode unitaire, muli-mode
6. Choix de la double fibre LC, fibre simple SC/LC
7. Consommation de puissance faible et haut sensitivily
8. Programmable sans fonction légère d'alarme
9. Acquiescement à la norme de ROHS
10. La température fonctionnante est en hausse de -40c à ~+85c
11. Se conformant au laser de la classe 1, et aux conditions d'IEC60825-1
12. Le label peut être adapté aux besoins du client selon les exigences de client
13. L'excellente caractéristique d'overclocking
Applications
Ethernet 25G
Ethernet applicable de to2.125G
la Manche de la fibre 8G
Applicable à la Manche 25G/16G/8G/4 de /Giber
La Manche de fibre au-dessus de l'Ethernet
1X QDR Infiniband
Applicable 1X RDA/1x à DTS Infiniband
Capacité élevée E/S avec l'interface de SFP+
Connexion de centre de traitement des données et de dans-support
