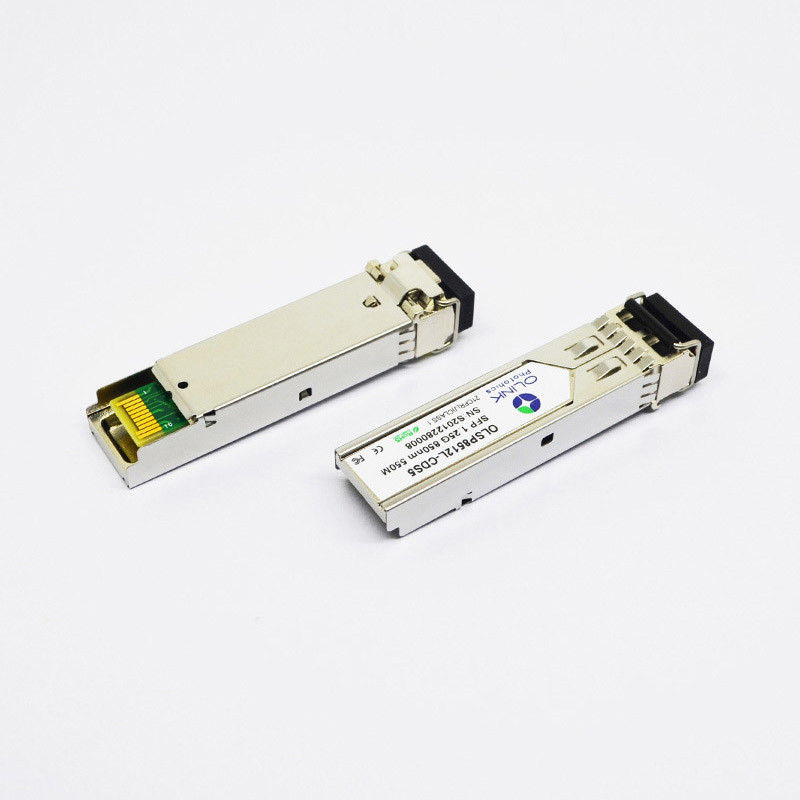

Module Cisco GLC-SX-MM d'émetteur-récepteur de 1000BASE-SX 850nm 550m LC SFP compatible

1000BASE-SX 850nm 550m LC SFP Transceiver Module Cisco GLC-SX-MM Compatible

Informations de base

Lieu d'origine:	Shenzhen Chine
Nom de marque:	OLKOPTO
Certification:	RoHS FCC CE GS UL FDA etc
Numéro de modèle:	OLSP8512L-CDS5

Quantité de commande min:	1PC
Détails d'emballage:	Paquet individuel ou 10pcs/pallet ou 20pcs/pallet
Délai de livraison:	3-5 jours ouvrables
Conditions de paiement:	T/T ou 30 jours nets
Capacité d'approvisionnement:	80-120k par mois

Contactez

Compatibilité:

Cisco GLC-SX-MM

DDM/DOM:

Soutenu

Facteur de forme:

SFP

Débit:

1.25Gbps/1.0625Gbps

Connecteur:

Duplex de LC

Longueur d'onde:

850nm

Distance:

550M

DOM/DDM:

Soutenu

Médias:

MMF

Type d'émetteur:

Vcsel

La température:

°C 0~70

Garantie:

3 ans

Surligner:

module d'émetteur-récepteur de 550m MMF SFP

module d'émetteur-récepteur de 550m 850nm SFP

module de 850nm 550m SFP

Module Cisco GLC-SX-MM d'émetteur-récepteur de 1000BASE-SX 850nm 550m LC SFP compatible

Module Cisco GLC-SX-MM 850nm compatible 550m LC d'émetteur-récepteur de 1000BASE-SX SFP

Capacités absolues

Paramètre	Symbole	Mn.	Maximum.	Unité	Note
Tension d'alimentation	Vcc	-0,5	4,0	V
Température de stockage	SOLIDES TOTAUX	-40	85	°C
Hygrométrie	Rhésus	0	85	%

Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.

Caractéristiques de fonctionnement générales

Paramètre	Symbole	Mn.	Type	Maximum.	Unité	Note
Débit	DR		1,25		Gb/s
Tension d'alimentation	Vcc	3,13	3,3	3,47	V
Approvisionnement actuel	Icc₅			220	mA
Temp de opération de cas.	Comité technique	0		70	°C
Temp de opération de cas.	TI	-40		85	°C

Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Paramètre	Symbole	Mn.	Type	Maximum.	Unité	Note
Émetteur
Oscillation différentielle d'entrée de données	VIN, PP	250		1200	mVpp	1
Débronchement de Tx à hauteur d'entrée	VIH	2,0		Vcc+0.3	V
Débronchement de Tx Entrée-bas	VIL	0		0,8	V
Défaut de Tx à hauteur de sortie	VOH	2,0		Vcc+0.3	V	2
Défaut de Tx Sortie-bas	Vol.	0		0,8	V	2
Impédance différentielle d'entrée	Rin		100		Ω
Récepteur
Oscillation différentielle de sortie de données	Vout, pp	250		550	mVpp	3
Visibilité directe de Rx à hauteur de sortie	VROH	2,0		Vcc+0.3	V	2
Visibilité directe de Rx Sortie-basse	VROL	0		0,8	V	2

Notes :

1. C.A. de TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.

2. La visibilité directe de défaut et de Rx de Tx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.

3. Les sorties de RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.

Applications

●Gigabit Ethernet

●La Manche de fibre

●Commutateur pour commuter l'interface

●Applications commutées de carte mère

●Interface de routeur/serveur

●D'autres systèmes de transmission optiques
