| Lieu d'origine: | Shenzhen Chine |
|---|---|
| Nom de marque: | OLKOPTO |
| Certification: | RoHS FCC CE GS UL FDA etc |
| Numéro de modèle: | OLSP3112L-CD10 |
| Quantité de commande min: | 1PC |
| Détails d'emballage: | Paquet individuel ou 10pcs/pallet ou 20pcs/pallet |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T ou 30 jours nets |
| Capacité d'approvisionnement: | 80-120k par mois |
| Débit: | 1.25Gbps/1.0625Gbps | Facteur de forme: | SFP |
|---|---|---|---|
| Compatibilité: | Cisco | Connecteur: | Duplex de LC |
| Longueur d'onde: | 1310nm | Distance: | 10km |
| DDM/DOM: | Soutenu | Type de récepteur: | Pin |
| Rapport d'extinction: | >9dB | Type de fibre: | SMF |
| La température: | °C 0~70 | Garantie: | 3 ans |
| Mettre en évidence: | Émetteurs-récepteurs optiques de SMF SFP,émetteurs-récepteurs optiques de 1310nm SFP,Module d'Ethernet de SMF SFP |
||

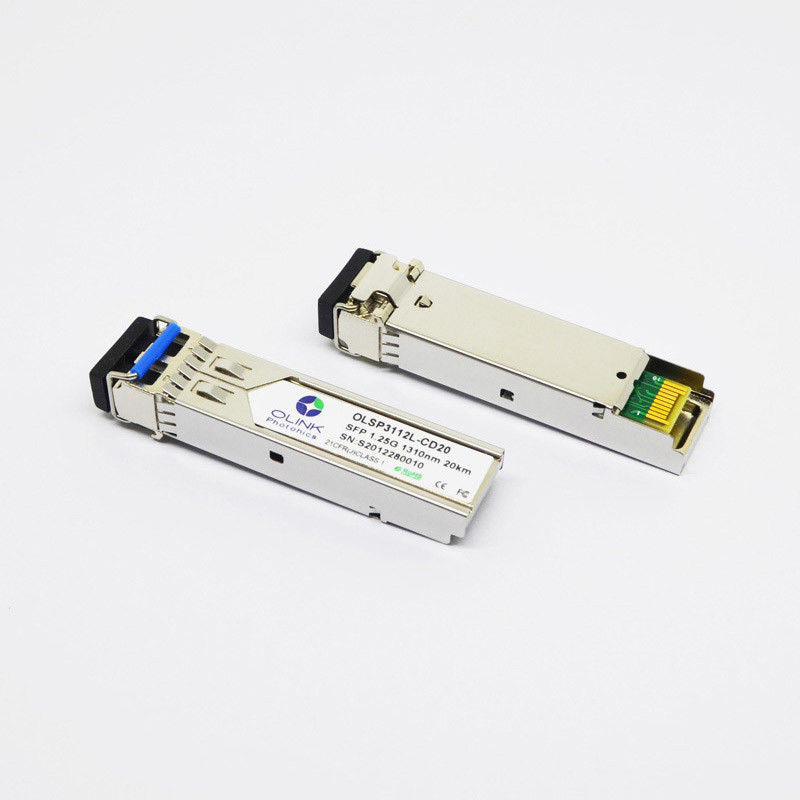

Émetteurs-récepteurs optiques 1310nm 10km de Cisco LC SMF SFP
Module 1000BASE-LX SFP 1310nm 10km d'émetteur-récepteur de Cisco LC SMF
Capacités absolues
| Paramètre | Symbole | Mn. | Maximum. | Unité | Note |
| Tension d'alimentation | Vcc | -0,5 | 4,0 | V | |
| Température de stockage | SOLIDES TOTAUX | -40 | 85 | °C | |
| Hygrométrie | Rhésus | 0 | 85 | % |
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques diagnostiques de Digital
Les émetteurs-récepteurs D10 d'OLSP3112L-C (je) peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.
| Paramètre | Symbole | Unités | Mn. | Maximum. | Exactitude | Note |
| La température d'émetteur-récepteur | DTemp-E | ºC | -45 | +90 | ±5ºC | 1 |
| Tension d'alimentation d'émetteur-récepteur | DVoltage | V | 2,8 | 4,0 | ±3% | |
| Courant de polarisation d'émetteur | DBias | mA | 2 | 15 | ±10% | 2 |
| Émetteur de puissance de sortie | Puissance DTx | dBm | -10 | -2 | ±3dB | |
| Puissance d'entrée moyenne de récepteur | Puissance DRx | dBm | -25 | 0 | ±3dB |
Notes :
1. Quand actionnant le ºC temp.=0~70, la gamme sera min=-5, Max=+75
2. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser
3. Calibrage interne et externe compatible.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
| Émetteur | ||||||
| Longueur d'onde fonctionnante | λ | 1290 | 1310 | 1330 | nanomètre | |
| Avenue. de puissance de sortie (permis) | PAVEZ | -9 | -3 | dBm | 1 | |
| Rapport d'extinction | ER | 9 | DB | 1 | ||
| Largeur spectrale de RMS | Δλ | 0,65 | nanomètre | |||
| Temps de hausse/automne (20%~80%) | Tr/Tf | 0,26 | NS | 2 | ||
| Pénalité de dispersion | TDP | 3,9 | DB | |||
| Oeil optique de sortie | Conforme avec IEEE802.3 z (sécurité d'aser de classe 1) | |||||
| Récepteur | ||||||
| Longueur d'onde fonctionnante | λ | 1310 | nanomètre | |||
| Sensibilité de récepteur | PSEN1 | -22 | dBm | 3 | ||
| Surcharge | PAVEZ | 0 | dBm | 3 | ||
| La visibilité directe affirment | PA | -35 | dBm | |||
| La visibilité directe De-affirment | Palladium | -24 | dBm | |||
| Hystérésis de visibilité directe | Palladium-PA | 0,5 | DB | |||
Notes :
1. Mesuré à 1.25Gb/s avec lacarte-test deNRZ de PRBS 2 223 – 1.
2. Non filtré, mesuré avec un PRBS223 – 1 carte-test @1.25Gbps
3. Mesuré à 1.25Gb/s avec la carte-test de NRZ de PRBS 223 – 1 pour les JUJUBES < 1x10="">-12
Applications de produit
●Gigabit Ethernet
●La Manche de fibre
●Commutateur pour commuter l'interface
●Applications commutées de carte mère
●Interface de routeur/serveur
●D'autres systèmes de transmission optiques
