| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | OLKOPTO |
| Certification: | RoHs, FCC, CE, UL etc |
| Numéro de modèle: | OLSP8512L-CDS5 |
| Quantité de commande min: | 1 PC |
| Détails d'emballage: | Palette de paquet individuel OU de 10 PCs OU palette de 20 PCs |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T ou 30 jours nets |
| Capacité d'approvisionnement: | 80-100K par mois |
| Débit: | 1.25Gb | Facteur de forme: | SFP |
|---|---|---|---|
| Longueur d'onde: | 850nm | Portée: | 550M |
| Source: | VCSEL+PIN | Puissance optique: | -10~-3 |
| Sensibilité: | -18 dBm | Température de fonctionnement: | 0~70℃, -40~85℃ |
| Type de fibre: | MMF | Application: | ●●Switch de la Manche de ●Fiber de Gigabit Ethernet pour commuter les systèmes de transmission optiq |
| Mettre en évidence: | émetteurs-récepteurs optiques de 850nm SFP,Émetteurs-récepteurs optiques de 1000BASESX SFP,module d'émetteur-récepteur de 850nm SFP |
||

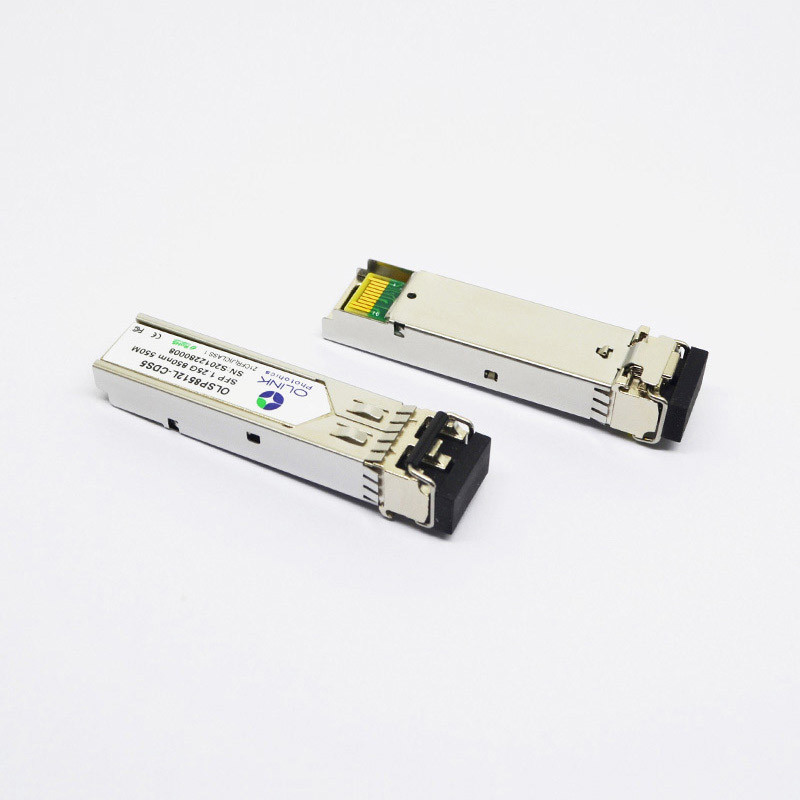

Émetteurs-récepteurs optiques de 1000BASE-SX 850nm SFP
Émetteur-récepteur Cisco GLC-SX-MM-C de 1000BASE-SX SFP 850nm 550m LC compatible
Détails de produit
1. Émetteur-récepteur à plusieurs modes de fonctionnement compatible à plusieurs fournisseurs de MSA 1000Base-SX SFP (petit facteur de forme que l'on peut brancher), fonctionnant au-dessus du câble à fibres optiques de la fibre multimode de double fibre (MMF).
2. Il dispose du budget optique garanti par minimum du DB 7,5, avec est dans la plupart des cas assez pour atteindre la distance 1000base-SX environ de 550m.
3. Cet émetteur-récepteur emploie l'émetteur de bonne qualité de laser de VSCEL avec le fonctionnement à la longueur d'onde nominale 850 nanomètre. et 850 nanomètre. Récepteur de PIN Photodiode.
4. Il soutient des diagnostics optiques de DDM/DOM, avec fournir des informations diagnostiques au sujet des conditions de fonctionnement actuelles. 5. actionne la température
Commecial : 0°-70°C
Industriel : -40~85°C
5. Débit de soutien 1.063-1.25Gbps de SFP et des applications telles que Gigabit Ethernet (1,25 GBP) |la Manche de la fibre 1G (1,0625 GBP).
Paramètre technique
| Longueur d'onde de TX : | 850 nanomètre. | Type de supports : | Fibre multimode (MMF) |
| RX Wavelenght : | 850 nanomètre. | Distance maximum : | 550m |
| Débit soutenu : | 1.063-1.25Gbps | Applications soutenues : | Gigabit Ethernet (1,25 GBP), la Manche de la fibre 1G (1,0625 GBP) |
| Connecteurs : | Double LC | Type d'émetteur : | Laser de VSCEL |
| Puissance de transmission minimum : | -10 DB | Type de récepteur : | Photodiode de PIN |
| Puissance de transmission maximum : | -3 DB | Conformité : | CE, classe 1 FDA et sécurité des lasers IEC60825-1 conforme, INF-8074i, RoHS, SFP MSA |
| Sensibilité de récepteur : | -18 dBm | Puissance : | alimentation d'énergie simple de +3.3V |
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
| Émetteur | ||||||
| Longueur d'onde fonctionnante | λ | 840 | 850 | 860 | nanomètre | |
| Avenue. de puissance de sortie (permis) | PAVEZ | -10 | -3 | dBm | 1 | |
| Rapport d'extinction | ER | 9 | DB | 1 | ||
| Largeur spectrale de RMS | Δλ | 0,65 | nanomètre | |||
| Temps de hausse/automne (20%~80%) | Tr/Tf | 0,25 | picoseconde | 2 | ||
| Oeil optique de sortie | Conforme avec IEEE802.3 z &ITU G.957 conforme (sécurité d'aser de classe 1) | |||||
| Récepteur | ||||||
| Longueur d'onde fonctionnante | λ | 840 | 850 | 860 | nanomètre | |
| Sensibilité de récepteur | PSEN1 | -18 | dBm | 3 | ||
| Surcharge | PAVEZ | -3 | dBm | 3 | ||
| La visibilité directe affirment | PA | -35 | dBm | |||
| La visibilité directe De-affirment | Palladium | -20 | dBm | |||
| Hystérésis de visibilité directe | Palladium-PA | 0,5 | DB | |||
Notes :
1. Mesuré à 1.25Gb/s avec la carte-test de NRZ de PRBS 223 – 1.
2. Non filtré, mesuré avec une carte-test de PRBS 223-1 @1.25Gbps
3. Mesuré à 1.25Gb/s avec la carte-test de NRZ de PRBS 223 – 1 pour les JUJUBES < 1x10="">-10
Caractéristiques du produit
●Débits binaires de soutiens 1.25Gbps/1.0625Gbps
●Connecteur duplex de LC
●Empreinte de pas que l'on peut brancher chaude de SFP
●émetteur de laser de 850nm VSCEL et détecteur photoélectrique de PIN
●Applicable pour 550m sur 50/125µm, 300m sur la connexion de 62.5/125µm MMF
●Consommation de puissance faible, < 0="">
●Interface de moniteur diagnostique de Digital
●Température de carter fonctionnante :
Commerical : °C 0 à 70 industriel : - °C 40 à 85
Descriptions de produit
Les émetteurs-récepteurs de l'OLSP8512L-C d'Olinkcom (je) DS5 SFP sont haute performance, soutien rentable de modules taux des données de la distance de 1.25Gbps et de transmission de 550m avec MMF. L'émetteur-récepteur se compose de trois sections : un émetteur de laser de VCSEL, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I. Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP (MSA) et le SFF-8472.
Application
●Liaisons de Gigabit Ethernet du Fournisseur d'Accès Internet (ISP)
●Réseaux de LAN et de San d'entreprise
●Réseaux de LAN et de San de Data Center
●D'autres liens optiques
