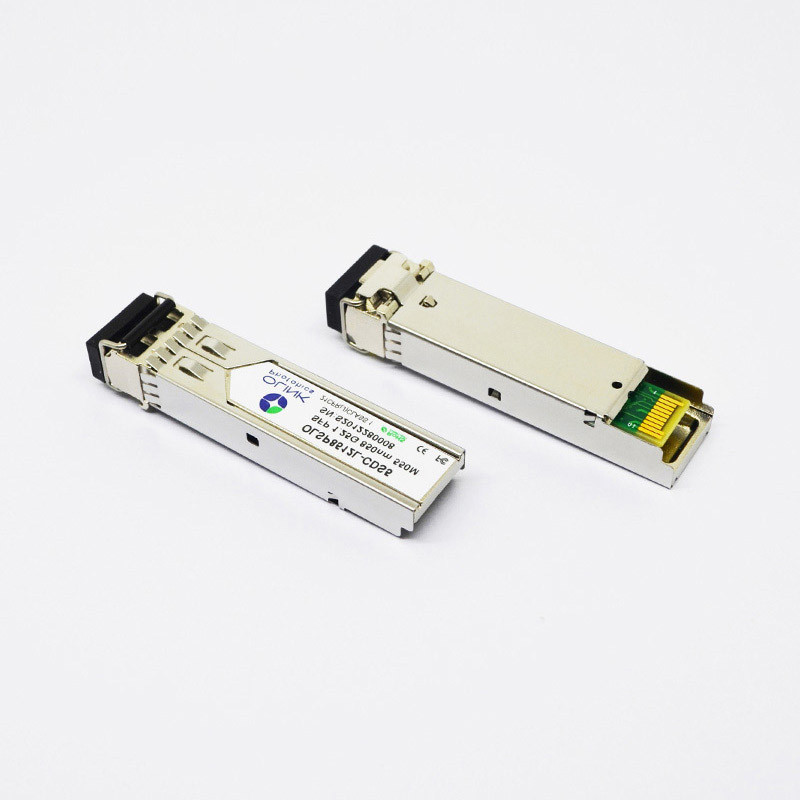

Module compatible extrême de l'émetteur-récepteur optique 1000BASE-SX SFP 850nm 550m de SFP

Caractéristiques du produit

• Transmission jusqu'à de 20km sur SMF
• Jusqu'à 1,25 GBP
• laser du point de gel 1310nm et récepteur de PIN
• Interface optique de récipient simple de LC/SC conforme
• interface à 2 fils pour la surveillance diagnostique intégrée de Digital
• Que l'on peut brancher chaud
• Bas IEM même et excellente protection d'ESD
• alimentation de l'énergie 3.3V
• Puissance moins que 1.0W
• Température de carter fonctionnante : 0~+70°C

Pin Defintion And Functions

Notes :

1. Si haute, cette sortie indique un défaut de laser d'une certaine sorte. Le bas indique le fonctionnement normal. Et devrait être tirée vers le haut avec des 4,7 – la résistance 10KΩ sur le panneau de centre serveur.

2. Le débronchement de TX est une entrée qui est employée pour arrêter la sortie optique d'émetteur. Il est tiré vers le haut dans le module avec des 4,7 – la résistance 10KΩ. Ses états sont :

Le bas (0 – 0.8V) : Émetteur sur (>0.8, < 2="">

Haute (2.0V~Vcc+0.3V) : L'émetteur a désactivé ouvert : Émetteur handicapé

3. Mod-Def 0,1,2. Ce sont les goupilles de définition de module. Elles devraient être tirées vers le haut avec un 4.7K – la résistance 10KΩ sur le panneau de centre serveur. La tension cabreuse sera entre 2.0V~Vcc+0.3V.

Mod-Def 0 a été fondu par le module pour indiquer que le module est présent

Mod-Def 1 est la ligne d'horloge de l'interface série à deux fils pour l'identification périodique

Mod-Def 2 est la ligne de données de l'interface série à deux fils pour l'identification périodique

4. Si haute, cette sortie indique la perte du signal (visibilité directe). Le bas indique le fonctionnement normal.

5. RD+/- : Ce sont les sorties différentielles de récepteur. Elles sont les lignes 100Ω différentielles couplées par C.A. qui devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES. L'accouplement à C.A. est fait à l'intérieur du module et n'est pas ainsi exigé sur le panneau de centre serveur.

6. TD+/- : Ce sont les entrées différentielles d'émetteur. Elles C.A.-sont couplées, les lignes différentielles avec l'arrêt 100Ω différentiel à l'intérieur du module. L'accouplement à C.A. est fait à l'intérieur du module et n'est pas ainsi exigé sur le panneau de centre serveur.

Applications

●Gigabit Ethernet

●La Manche de fibre

●Commutateur pour commuter l'interface

●Applications commutées de carte mère

●Interface de routeur/serveur

●D'autres systèmes de transmission optiques

L'information de commande

FAQ

Q : Est-vous société commerciale ou le fabricant ?

: Nous sommes fabricant original. Nous pouvons faire des affaires d'OEM/ODM. Notre société fabrique principalement les produits de fibre optique.

Q : De quelle longueur est-il votre délai de livraison ?

: Délai de livraison d'achats de groupe : 30-60 jours ; Délai de livraison général : 20 jours.

Q : Quelles sont vos conditions de paiement ?

: T/T 30% comme dépôt, et 70% avant la livraison.

Q : Quelle est la garantie ?

: La garantie libre est à un an du jour de la commission qualifié. S'il y a n'importe quel défaut pour nos produits au cours de la période libre de garantie, nous le réparerons et changerons l'ensemble de défaut pour libre.
