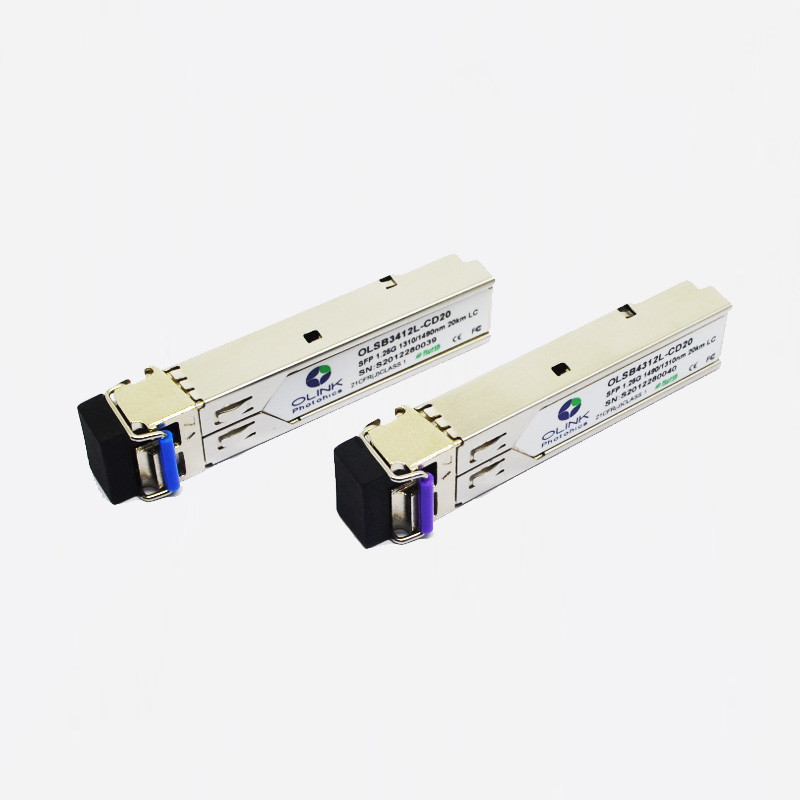

Module d'émetteur-récepteur des DOM LC SMF de 1000BASE-BX-D BiDi SFP 1490nm/1310nm 20km
Descriptions de produit
Les OLSB d'Olinkphotonics 34(43) 12L-CD20, émetteurs-récepteurs de SFP-BIDI sont haute performance, modules rentables soutenant double taux des données de la distance de 1.25Gbps/1.0625Gbps et de transmission de 20km avec SMF.
Capacités absolues
| Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Note |
| Tension d'alimentation |
Vcc |
-0,5 |
4,0 |
V |
|
| Température de stockage |
SOLIDES TOTAUX |
-40 |
85 |
°C |
|
| Hygrométrie |
Rhésus |
0 |
85 |
% |
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques de fonctionnement générales
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Débit |
DR |
|
1,25 |
|
Gb/s |
|
| Tension d'alimentation |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Approvisionnement actuel |
Icc5 |
|
|
220 |
mA |
|
| Temp de opération de cas. |
Comité technique |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Oscillation différentielle d'entrée de données |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Débronchement de Tx à hauteur d'entrée |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Débronchement de Tx Entrée-bas |
VIL |
0 |
|
0,8 |
V |
|
| Défaut de Tx à hauteur de sortie |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Défaut de Tx Sortie-bas |
Vol. |
0 |
|
0,8 |
V |
2 |
| Impédance différentielle d'entrée |
Rin |
|
100 |
|
Ω |
|
| Récepteur |
| Oscillation différentielle de sortie de données |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Visibilité directe de Rx à hauteur de sortie |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Visibilité directe de Rx Sortie-basse |
VROL |
0 |
|
0,8 |
V |
2 |
Notes :
1. C.A. de TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.
2. La visibilité directe de défaut et de Rx de Tx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.
Les sorties 3.RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.
Caractéristiques du produit
- Transmission jusqu'à de 20km sur SMF
- Jusqu'à 1,25 GBP
- laser du point de gel 1310nm et récepteur de PIN
- Interface optique de récipient simple de LC/SC conforme
- interface à 2 fils pour la surveillance diagnostique intégrée de Digital
- Que l'on peut brancher chaud
- Bas IEM même et excellente protection d'ESD
- alimentation de l'énergie 3.3V
- Puissance moins que 1.0W
- Température de carter fonctionnante : 0~+70°C
Applications
●Gigabit Ethernet
●La Manche de fibre
●Commutateur pour commuter l'interface
●Applications commutées de carte mère
●Interface de routeur/serveur
●D'autres liens optiques
