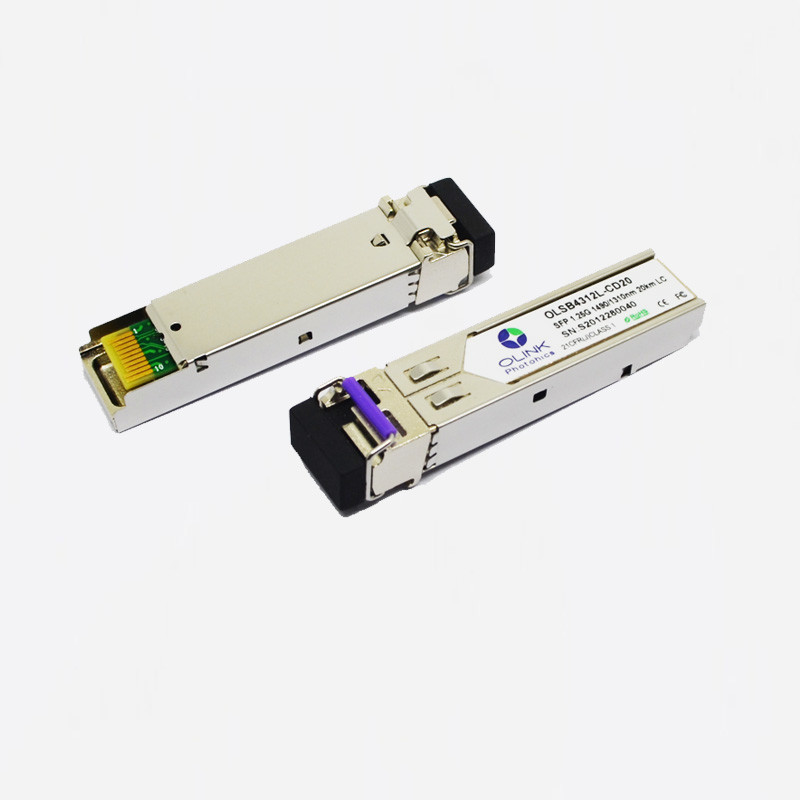

Module d'émetteur-récepteur des DOM LC SMF de 1000BASE-BX-D BiDi SFP 1490nm/1310nm 20km
Descriptions de produit
Les OLSB d'Olinkphotonics 34(43) 12L-CD20, émetteurs-récepteurs de SFP-BIDI sont haute performance, modules rentables soutenant double taux des données de la distance de 1.25Gbps/1.0625Gbps et de transmission de 20km avec SMF. Tous les modules répondent à des exigences de sécurité des lasers de la classe I. Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP (MSA) et le SFF-8472. Pour de plus amples informations, référez-vous svp à SFP MSA.
Capacités absolues
| Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Note |
| Tension d'alimentation |
Vcc |
-0,5 |
4,0 |
V |
|
| Température de stockage |
SOLIDES TOTAUX |
-40 |
85 |
°C |
|
| Hygrométrie |
Rhésus |
0 |
85 |
% |
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques de fonctionnement générales
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Débit |
DR |
|
1,25 |
|
Gb/s |
|
| Tension d'alimentation |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Approvisionnement actuel |
Icc5 |
|
|
220 |
mA |
|
| Temp de opération de cas. |
Comité technique |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Oscillation différentielle d'entrée de données |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Débronchement de Tx à hauteur d'entrée |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Débronchement de Tx Entrée-bas |
VIL |
0 |
|
0,8 |
V |
|
| Défaut de Tx à hauteur de sortie |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Défaut de Tx Sortie-bas |
Vol. |
0 |
|
0,8 |
V |
2 |
| Impédance différentielle d'entrée |
Rin |
|
100 |
|
Ω |
|
| Récepteur |
| Oscillation différentielle de sortie de données |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Visibilité directe de Rx à hauteur de sortie |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Visibilité directe de Rx Sortie-basse |
VROL |
0 |
|
0,8 |
V |
2 |
Notes :
1. C.A. de TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.
2. La visibilité directe de défaut et de Rx de Tx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.
Les sorties 3.RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.
Caractéristiques du produit
●Débits binaires de soutiens 1.25Gbps/1.0625Gbps
●Connecteur bidirectionnel de LC
●Empreinte de pas que l'on peut brancher chaude de SFP
●détecteur de photo de PIN du laser and1490nm du point de gel 1310nm
●de 1490nm DFB détecteur de photo de PIN laser et 1310nm
●Consommation de puissance faible, < 0="">
●Interface de moniteur diagnostique de Digital
●Conforme avec SFP MSA et SFF-8472
●Bas IEM même et excellente protection d'ESD
●Température de carter fonctionnante :
Commerical : °C 0 à 70
Applications
l réseaux ultra-rapides de zone de stockage
l cross-connect de groupe d'ordinateur
l tuyaux ultra-rapides faits sur commande de données
