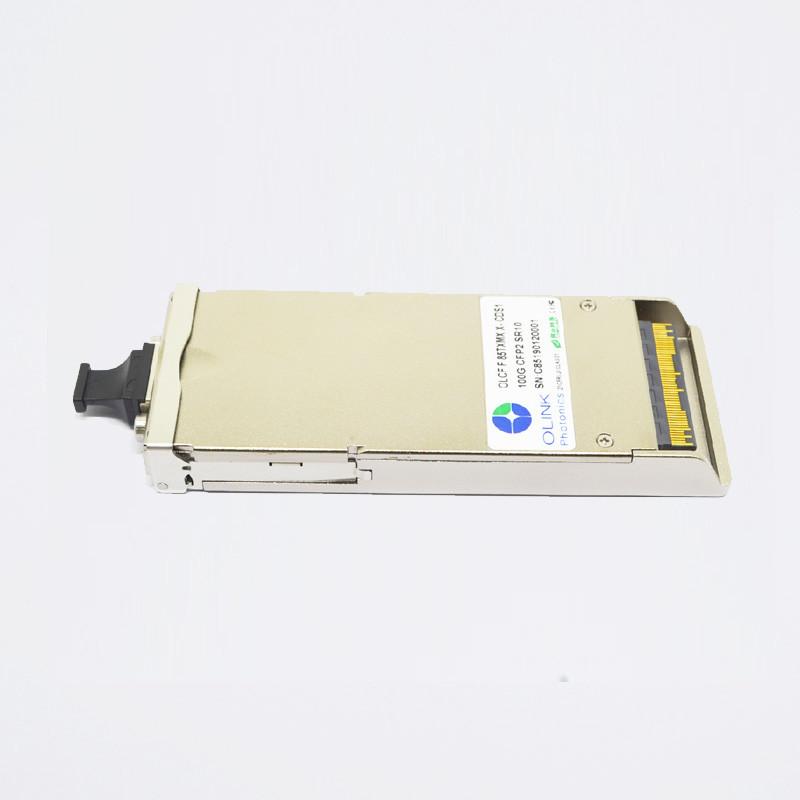

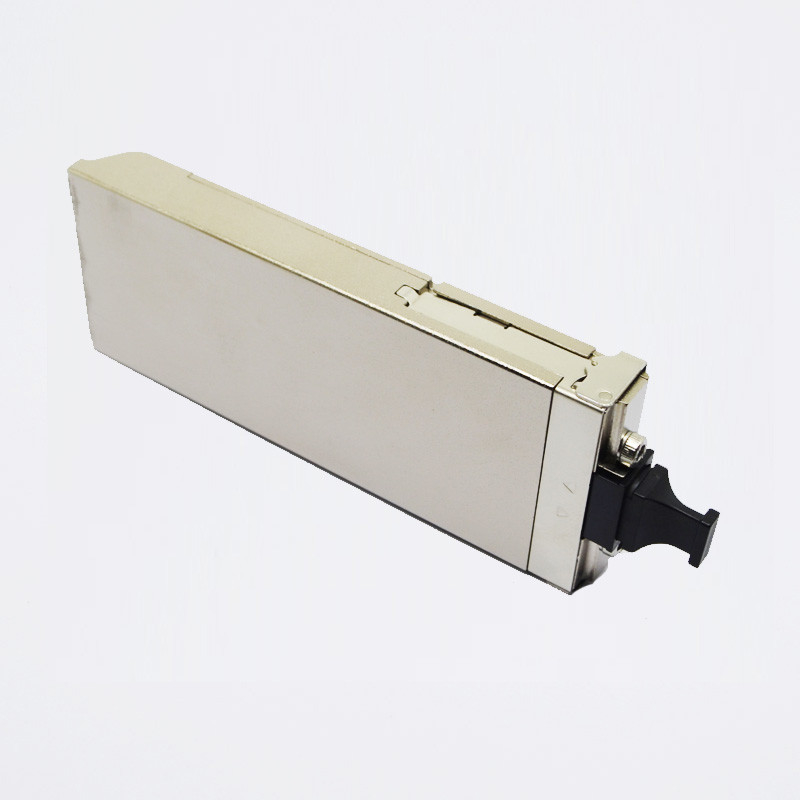

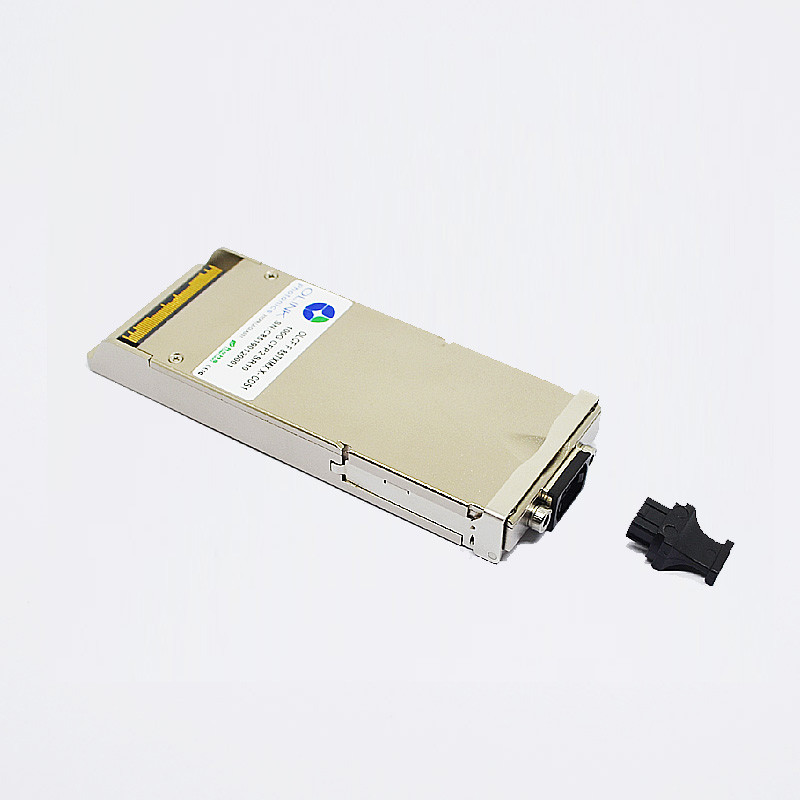

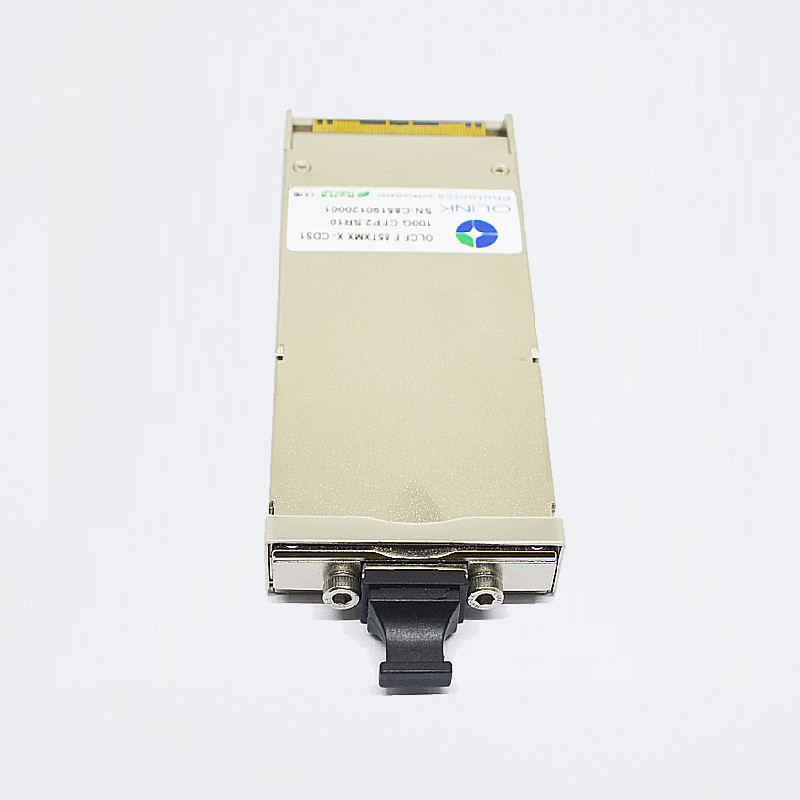

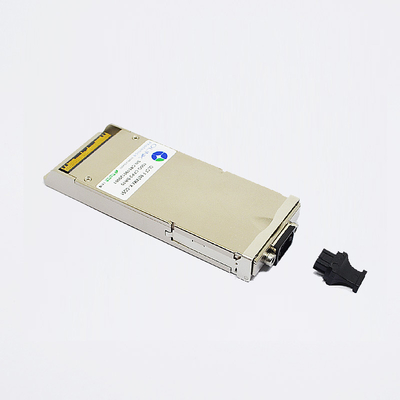

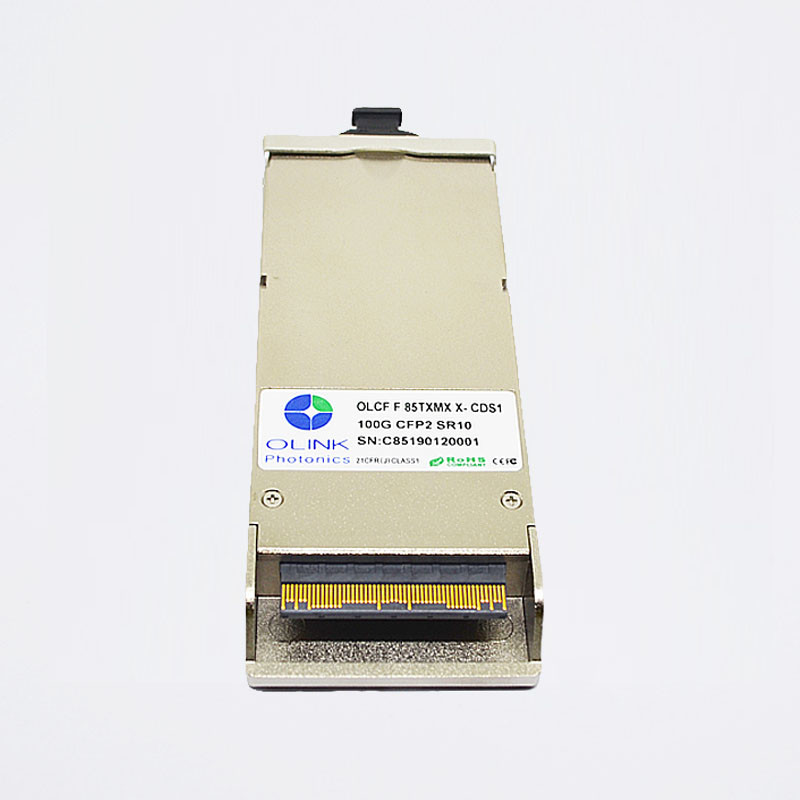

Les DOM compatibles de brocard transceive optique des modules 100Gb/s CFP2 SR10 850nm 100m
Émetteur-récepteur optique conforme de RoHS 100Gb/s CFP2 SR10 850nm 100m
Caractéristiques du produit
●Les appuis 103.1Gb/s à 112Gb/s des débits binaires
●Interface optique de récipient de MPO 24
●Interface électrique de CPPI
●Émetteur non refroidi de 10x10Gb/s 850nm
●interface série 10 électrique parallèle
●Applicable pour 100m avec OM3 MMF et 150m avec OM4 MMF
●Consommation de puissance faible <4w>
●Interface de communication d'Interfacel ●MDIO de moniteur diagnostique de Digital
●Conforme avec 100GBASE-SR10
●Température de carter fonctionnante :
Commerical : °C 0 à 70
Applications
●Ethernet 100GBASE-SR10
●10x11.2Gb/s OTN à plusieurs modes de fonctionnement
●Ethernet de 10x 10GE-SRLite
Normes
●Conforme avec IEEE 802.3ba
●Conforme avec des caractéristiques de matériel de CFP2 MSA
●Conforme avec des caractéristiques de gestion de CFP2 MSA
Description fonctionnelle
Les OLCF85TXMX-CDS1 d'Olinkcom, les modules d'émetteur-récepteur de 100GE SR10 CFP2 (ALT1) sont conçus pour l'usage dans 100 liens de Gigabit Ethernet et interfaces de client de 10x11.2G OTN au-dessus de fibre multimode. Ils sont conformes avec le CFP2 MSA et avec IEEE 802.3ba 100GBASE-SR10. Les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire de l'interface de MDIO.
Caractéristiques optiques (= 0 à 70 °C SUPÉRIEUR, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur (par ruelle) |
| Données Rate Per Lane |
DRPL |
|
10,3125 |
11,1810 |
Gb/s |
1 |
| Longueur d'onde centrale |
λ |
840 |
850 |
860 |
nanomètre |
|
| Largeur spectrale de RMS |
Δλ |
|
|
0,65 |
nanomètre |
|
| Puissance moyenne par ruelle |
PAVEp |
-8 |
|
1 |
dBm |
|
| Transmettez OMA par ruelle |
POMA |
-6 |
|
3,0 |
dBm |
2 |
| Puissance moyenne de lancement de |
DP |
|
|
-30 |
DB |
|
| Puissance de crête par ruelle |
Pp |
|
|
4,0 |
dBm |
|
| TDP par ruelle |
TDP |
|
|
4 |
dBm |
|
| Rapport d'extinction |
ER |
3,0 |
|
|
DB |
|
| Tolérance de perte de retour |
|
|
|
12 |
DB |
|
| Bruit relatif d'intensité |
RIN |
|
|
-128 |
dB/Hz |
3 |
| Définition de masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
0,23, 0,34, 0,43, 0,27, 0,35, 0,4 |
|
|
| Récepteur (par ruelle) |
| Longueur d'onde centrale |
λ |
840 |
850 |
860 |
nanomètre |
|
| Sensibilité de récepteur par ruelle |
PSEN1 |
|
|
-9,9 |
dBm |
4 |
| Sensibilité de récepteur (OMA) par ruelle |
PSEN2 |
|
|
-5,4 |
dBm |
|
|
Puissance de crête, par ruelle
|
PPx |
|
|
4 |
dBm |
|
| Surcharge, perlane |
PAVEZ |
1 |
|
|
dBm |
|
|
Réflectivité de récepteur
|
Rrx |
|
|
-12 |
DB |
|
|
Pénalité de dispersion, par ruelle
|
TDP |
|
|
1,9 |
DB |
|
|
Frousse soumise à une contrainte de l'oeil J2, par ruelle
|
JE2P |
|
0,35 |
|
UI |
|
|
Frousse soumise à une contrainte de l'oeil J9, par ruelle
|
JE9P |
|
0,47 |
|
UI |
|
|
Tolérance de frousse [OMA], par ruelle
|
JTP |
|
-5,4 |
|
dBm |
|
|
La visibilité directe De-affirment
|
PA |
-11 |
|
|
dBm |
|
|
La visibilité directe affirment
|
Palladium |
|
|
-25 |
dBm |
|
|
Hystérésis de visibilité directe
|
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. l'émetteur se compose de 10 lasers fonctionnant à un taux maximal de 11,1810 Gb/s chacun.
2. même si TDP est <0>
3. RIN est mesuré par 10*log (10/4) pour maintenir SNR en dehors d'émetteur.
4. DUT de utilisation mesuré Tx et DUT Rx ; aucun émetteur d'or ne sera employé.
Plus de détails de nos produits :
Composants optiques fiables élevés et excellente conception
1. Laser de DLB et photodiode de PIN
- Longue distance de transmission.
- Grande vitesse et représentation
2. Doigt épais d'or
- Opération stable
- Répété branchez et débranchez
3. Électrodéposition de l'or dur Shell
- Bonne dissipation thermique
- Ne peut pas être déformé facilement
- interférence Anti-électromagnétique
Transmission rentable et fiable
- Consommation de puissance faible et basse latence permettre à vos dispositifs de réseau de travailler efficacement
- Les DOM fonctionnent soutient le suivi en temps réel pour le statut d'émetteur-récepteur.
Test de performance complet avec notre équipement avancé
- Certifié et examiné sur le système automatique de contrôle de qualité, pour assurer la haute performance dans l'environnement de travail réel. Entièrement déterminé la compatibilité dans des nos commutateurs assortis.
Notre emballage et étiquetage :
- Boîte antistatique
- Paquet individuel
- 10pcs/pallet
- 20pcs/pallet
Nos tous les modules ont 3 ans de garantie !
