Les DOM optiques LC SMF de l'émetteur-récepteur 1310nm 10km de CFP2-100G-LR4 CFP2
Module compatible d'émetteur-récepteur des DOM LC SMF de Cisco CFP2-100G-LR4 100GBASE-LR4 1310nm 10km

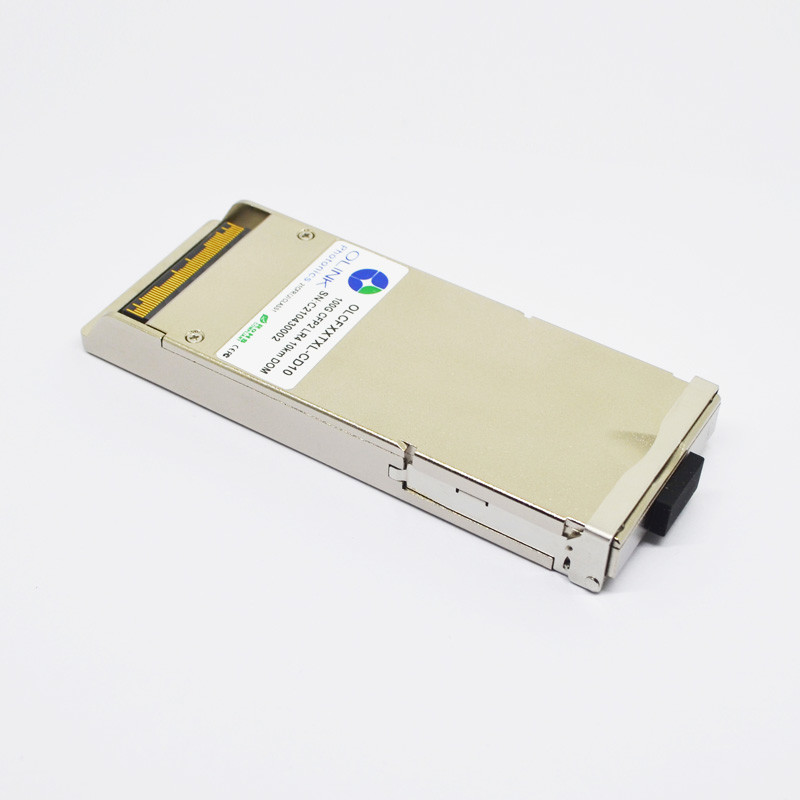

L'émetteur-récepteur optique d'Olinkcom 100G CFP2 LR4 intègre le chemin de récepteur et d'émetteur sur un module. Dans
transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés à quatre conducteurs de laser.
Les conducteurs de laser commandent quatre EMLs (lasers modulés parabsorption) avec la longueur d'onde centrale de
1296 nanomètre, 1300nm, 1305nm et 1309 nanomètre. Les signaux optiques sont multiplexés à une fibre unimodale
par un connecteur industriellement compatible de LC. Dans recevez le côté, les quatre ruelles des trains de données de données optiques sont
optiquement démultiplexé par le démultiplexeur optique intégré. Chaque train de données de données est récupéré par un PIN
le détecteur photoélectrique et l'amplificateur de transport-impédance, ont réglé à nouveau. Ce module comporte un élém. élect. chaud-que l'on peut brancher
interface, consommation de puissance faible et interface de gestion de MDIO.
Caractéristiques optiques
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Caractéristiques d'émetteur optique |
| Taux de signalisation, chaque ruelle |
|
GBD |
25,78125 ±100 page par minute |
100GBase-LR4 |
| 27,9525 ±20 page par minute |
OTU4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Puissance totale de lancement |
|
dBm |
|
|
10,5 |
100GBase-LR4 |
| |
|
10 |
OTU4 |
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-4,5 |
|
4,5 |
2 |
| -0,6 |
|
4 |
| Amplitude optique de modulation, chaque ruelle (OMA) 2 |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Différence dans la puissance de lancement entre deux ruelles quelconques (OMA) |
|
DB |
|
|
5 |
|
| Rapport d'extinction |
ER |
DB |
4 |
|
|
100GBase-LR4 |
| 4 |
|
6,5 |
OTU4 |
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
| Pénalité d'émetteur et de dispersion, chaque ruelle |
TDP |
DB |
|
|
2,2 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Émetteur reflectance3 |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-LR4 |
| Caractéristiques de récepteur optique |
| Recevez le taux pour chaque ruelle |
|
GBP |
|
25,78125 |
27,9525 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
5,5 |
|
|
3 |
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-8,6 |
|
3 |
4 |
|
Recevez la puissance dans OMA pour chacun
Ruelle
|
PinOMA |
dBm |
|
|
3 |
|
|
Différence dans recevoir la puissance dedans
OMA entre deux ruelles quelconques
|
|
dBm |
|
|
|
|
|
Sensibilité de récepteur dans OMA pour
Chaque ruelle
|
SOMA |
dBm |
|
|
-8,6 |
5 |
|
Sensibilité soumise à une contrainte de récepteur dedans
OMA pour chaque ruelle
|
|
dBm |
|
|
-6,8 |
6, 7 |
Notes :
1. Le courant d'approvisionnement inclut le courant de l'offre du module CFP2 et le panneau d'essai workingcurrent.
2. La puissance moyenne de lancement, chaque ruelle (minute) est instructive pour 100GBase-LR4, pas l'indicateur principal de la force du signal.
le récepteur 3.The pourra tolérer, sans dommages, l'exposition continue à un signal d'entrée optique ayant ce niveau de puissance moyenne
4. La moyenne reçoivent la puissance, chaque ruelle (minute) est instructive et pas l'indicateur principal
de la force du signal. Une puissance reçue au-dessous de cette valeur ne peut pas être conforme ; cependant, une valeur au-dessus de ceci n'assure pas la conformité
5. La sensibilité de récepteur (OMA), chaque ruelle (maximum) est instructive
6. Mesuré avec le signal d'essai de conformité à TP3 pour BER=10-12
7. états d'essai de sensibilité soumis à une contrainte de récepteur : la pénalité verticale de fermeture d'oeil pour chaque ruelle est 1.8dB ; l'oeil soumis à une contrainte J2 se trémoussent pour chaque ruelle est 0.3UI ; l'oeil soumis à une contrainte J9 se trémoussent pour chaque ruelle est 0.47UI.
Caractéristiques du produit
●Les appuis jusqu'à 112Gbps des débits binaires
●Connecteur duplex de LC
●Que l'on peut brancher chaud
●Débit périodique électrique fonctionnant jusqu'à 27.952493Gbps
●interface série 4 électrique parallèle
●Applicable pour la connexion de 10km SMF
●Consommation de puissance faible, < 6W="">
●Moniteur diagnostique Interfacel de Digital
●Interface de communication de MDIO
●Température de carter fonctionnante : Commerical : °C 0 à 70
Applications
●Ethernet de Data Center &100G
●ITU-T OTU4 OTL4.4
