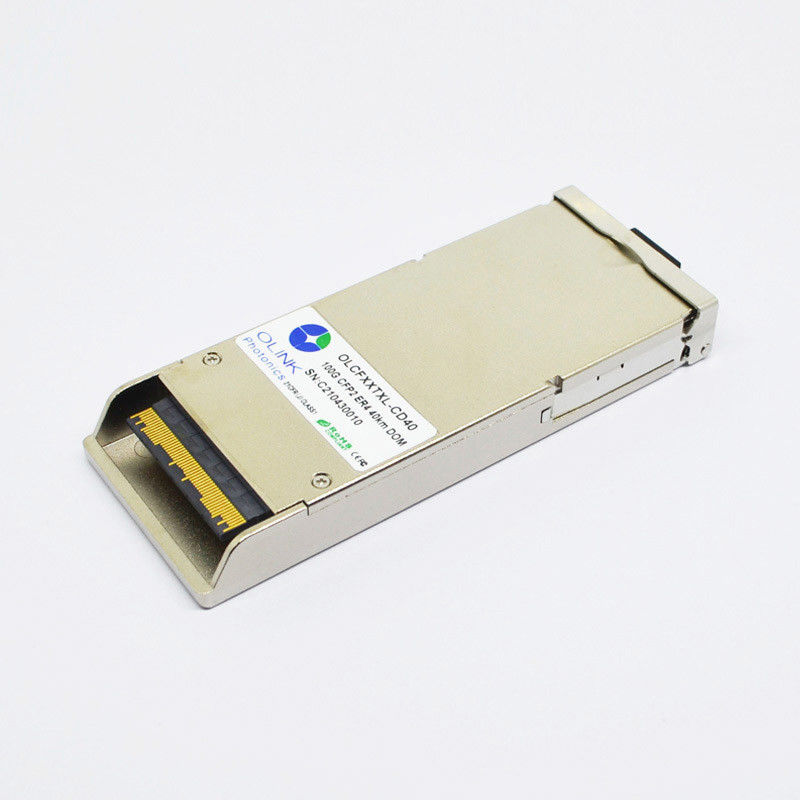

module optique 100GBASE-ER4 d'émetteur-récepteur des DOM LC CFP2 de 1310nm 40km
Module compatible d'émetteur-récepteur des DOM LC SMF du brocard CFP2-100G-ER4 100GBASE-ER4 1310nm 40km
L'émetteur-récepteur optique du 100G CFP2 ER4 d'Olinkcom intègre le chemin de récepteur et d'émetteur sur un module. Dans transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés à quatre conducteurs de laser. Les conducteurs de laser commandent quatre EMLs (lasers modulés parabsorption) avec la longueur d'onde centrale de 1296 le nanomètre, le 1300nm, le 1305nm et 1309 nanomètre. Les signaux optiques sont multiplexés à une fibre unimodale par un connecteur industriellement compatible de LC. Dans recevez le côté, les quatre ruelles des trains de données de données optiques sont optiquement démultiplexés par le démultiplexeur optique intégré. Chaque train de données de données est récupéré par SOA pour amplifier, puis va au détecteur photoélectrique de PIN et l'amplificateur de transport-impédance, a réglé à nouveau. Ce module interface comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible et de MDIO gestion
Caractéristiques d'émetteur optique
| Paramètre |
Symbole |
Minute |
Type. |
Maximum |
Unité |
Notes |
| Taux de signalisation, chaque ruelle |
|
|
25,78125 |
|
GBD |
|
|
Longueur d'onde de ruelle (gamme)
|
|
1294,53 |
1295,56 |
1296,59 |
nanomètre |
|
| |
1299,02 |
1300,05 |
1301,09 |
nanomètre |
|
| |
1303,54 |
1304,58 |
1305,63 |
nanomètre |
|
| |
1308,09 |
1309,14 |
1310,19 |
nanomètre |
|
| Tolérance de taux |
|
-100 |
|
100 |
page par minute |
Du taux d'intérêt |
| rapport de suppression de Côté-mode |
SMSR |
30 |
|
|
DB |
|
| Puissance totale de lancement |
|
|
|
8,9 |
dBm |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
-2,9 |
|
2,9 |
dBm |
|
| Rapport d'extinction |
ER |
8 |
|
|
DB |
|
| Amplitude optique de modulation, chaque ruelle (OMA) |
OMA |
0,1 |
|
4,5 |
dBm |
|
|
Différence dans la puissance de lancement entre deux ruelles quelconques (moyenne
et OMA)
|
|
|
|
3,6
|
DB
|
|
| Pénalité d'émetteur et de dispersion, chaque ruelle |
TDP |
|
|
2,5 |
DB |
|
| Puissance moyenne de lancement d'émetteur, chaque ruelle |
|
|
|
-30 |
dBm |
|
| Bruit relatif d'intensité |
RIN20O
MA
|
|
|
-130 |
dB/Hz |
|
| Réflectivité d'émetteur |
|
|
|
-12 |
DB |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
Caractéristiques de récepteur optique
| Paramètre |
Symbole |
Minute |
Type. |
Maximum |
Unité |
Notes |
| Taux de signalisation, chaque ruelle |
|
|
25,78125 |
|
GBD |
|
|
Tolérance de taux
|
|
-100
|
|
100
|
page par minute
|
De la normale
taux
|
| La moyenne reçoivent la puissance, chaque ruelle |
Pavg |
-20,9 |
|
4,5 |
dBm |
|
| Recevez la puissance, chaque ruelle (OMA) |
|
|
|
4,5 |
dBm |
|
|
Différence dans la puissance de lancement entre deux ruelles quelconques
(Moyenne et OMA)
|
|
|
|
4,5
|
DB
|
|
| Sensibilité de récepteur (OMA), chaque ruelle |
Rsen |
|
|
-21,4 |
dBm |
1 |
| Sensibilité soumise à une contrainte de récepteur (OMA), chaque ruelle |
SRS |
|
|
-17,9 |
dBm |
|
| Conditions d'essai soumises à une contrainte de sensibilité de récepteur |
| Pénalité verticale de fermeture d'oeil, chaque ruelle |
VECP |
|
3,5 |
|
DB |
|
| Frousse soumise à une contrainte du système J2, chaque ruelle |
J2 |
|
0,3 |
|
UI |
2 |
| Frousse soumise à une contrainte du système J9, chaque ruelle |
J9 |
|
0,47 |
|
UI |
2 |
| Réflectivité de récepteur |
|
|
|
-26 |
DB |
|
| La visibilité directe affirment |
Plos_on |
-36 |
|
|
dBm |
|
| Visibilité directe Deassert |
Plos_off |
|
|
-24 |
dBm |
|
| Hystérésis de visibilité directe |
|
0,5 |
|
4 |
DB |
|
|
1. La sensibilité de récepteur (OMA), chaque ruelle, est instructive.
2. La pénalité verticale de fermeture d'oeil, a souligné la frousse de l'oeil J2, et la frousse soumise à une contrainte de l'oeil J9 est des conditions d'essai pour mesurer la sensibilité soumise à une contrainte de récepteur. Elles ne sont pas des caractéristiques du récepteur.
|
Caractéristiques du produit
●Les appuis jusqu'à 112Gbps des débits binaires
●Connecteur duplex de LC
●Que l'on peut brancher chaud
●Débit périodique électrique fonctionnant jusqu'à 27.952493Gbps
●APD ROSA
●interface série 4 électrique parallèle
●Applicable pour la connexion de 30km SMF
●Consommation de puissance faible, < 12W="">
●Moniteur diagnostique Interfacel de Digital
●Interface de communication de MDIO
●Conforme avec 100GBASE-ER4
●Température de carter fonctionnante : 0~70℃
