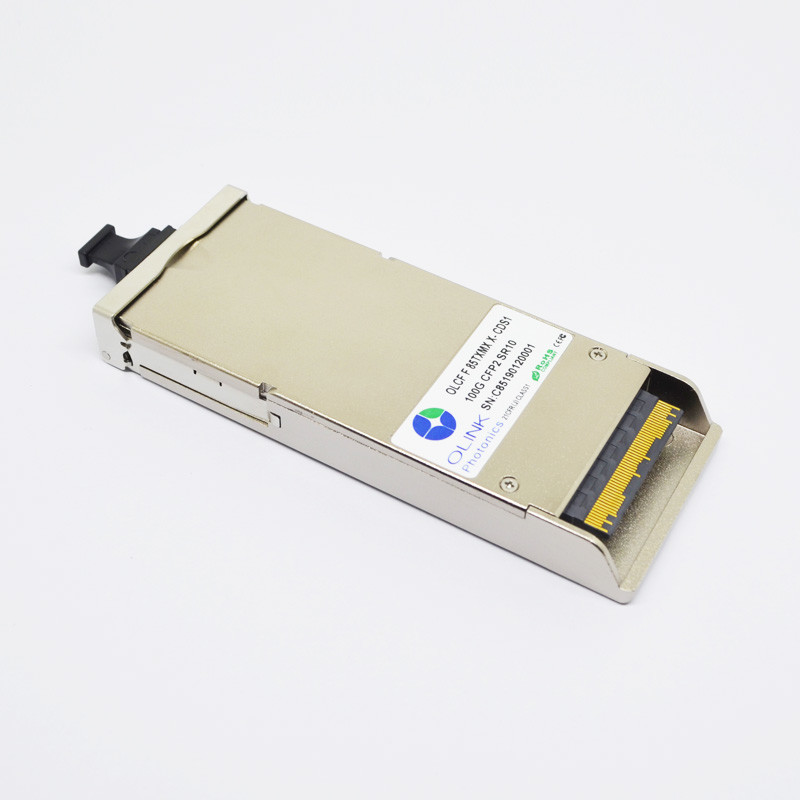

Émetteur-récepteur optique compatible 100M DOM MPO du brocard CFP2 100G
Module compatible d'émetteur-récepteur des DOM MPO MMF du brocard CFP2-100G-SR10 100GBASE-SR10 850nm 100M
Description fonctionnelle
Olinkcom OLCF85TXMX-CDS1, les modules d'émetteur-récepteur de 100GE SR10 CFP2 (ALT1) sont conçus pour l'usage dans 100 liens de Gigabit Ethernet et interfaces de client de 10x11.2G OTN au-dessus de fibre multimode. Ils sont conformes avec le CFP2 MSA et avec IEEE 802.3ba 100GBASE-SR10. Les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire de l'interface de MDIO.
Caractéristiques optiques (= 0 à 70 °C SUPÉRIEUR, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur (par ruelle) |
| Données Rate Per Lane |
DRPL |
|
10,3125 |
11,1810 |
Gb/s |
1 |
| Longueur d'onde centrale |
λ |
840 |
850 |
860 |
nanomètre |
|
| Largeur spectrale de RMS |
Δλ |
|
|
0,65 |
nanomètre |
|
| Puissance moyenne par ruelle |
PAVEp |
-8 |
|
1 |
dBm |
|
| Transmettez OMA par ruelle |
POMA |
-6 |
|
3,0 |
dBm |
2 |
| Puissance moyenne de lancement de |
DP |
|
|
-30 |
DB |
|
| Puissance de crête par ruelle |
Pp |
|
|
4,0 |
dBm |
|
| TDP par ruelle |
TDP |
|
|
4 |
dBm |
|
| Rapport d'extinction |
ER |
3,0 |
|
|
DB |
|
| Tolérance de perte de retour |
|
|
|
12 |
DB |
|
| Bruit relatif d'intensité |
RIN |
|
|
-128 |
dB/Hz |
3 |
| Définition de masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
0,23, 0,34, 0,43, 0,27, 0,35, 0,4 |
|
|
| Récepteur (par ruelle) |
| Longueur d'onde centrale |
λ |
840 |
850 |
860 |
nanomètre |
|
| Sensibilité de récepteur par ruelle |
PSEN1 |
|
|
-9,9 |
dBm |
4 |
| Sensibilité de récepteur (OMA) par ruelle |
PSEN2 |
|
|
-5,4 |
dBm |
|
|
Puissance de crête, par ruelle
|
PPx |
|
|
4 |
dBm |
|
| Surcharge, perlane |
PAVEZ |
1 |
|
|
dBm |
|
|
Réflectivité de récepteur
|
Rrx |
|
|
-12 |
DB |
|
|
Pénalité de dispersion, par ruelle
|
TDP |
|
|
1,9 |
DB |
|
|
Frousse soumise à une contrainte de l'oeil J2, par ruelle
|
JE2P |
|
0,35 |
|
UI |
|
|
Frousse soumise à une contrainte de l'oeil J9, par ruelle
|
JE9P |
|
0,47 |
|
UI |
|
|
Tolérance de frousse [OMA], par ruelle
|
JTP |
|
-5,4 |
|
dBm |
|
|
La visibilité directe De-affirment
|
PA |
-11 |
|
|
dBm |
|
|
La visibilité directe affirment
|
Palladium |
|
|
-25 |
dBm |
|
|
Hystérésis de visibilité directe
|
Palladium-PA |
0,5 |
|
|
DB |
|
Caractéristiques du produit
●Les appuis 103.1Gb/s à 112Gb/s des débits binaires
●Interface optique de récipient de MPO 24
●Interface électrique de CPPI
●Émetteur non refroidi de 10x10Gb/s 850nm
●interface série 10 électrique parallèle
●Applicable pour 100m avec OM3 MMF et 150m avec OM4 MMF
●Consommation de puissance faible <4w>
●Interface de communication d'Interfacel ●MDIO de moniteur diagnostique de Digital
●Conforme avec 100GBASE-SR10
●Température de carter fonctionnante : 0~70℃
Applications
●Ethernet 100GBASE-SR10
●10x11.2Gb/s OTN à plusieurs modes de fonctionnement
Normes
●Conforme avec IEEE 802.3ba
●Conforme avec des caractéristiques de matériel de CFP2 MSA
●Conforme avec des caractéristiques de gestion de CFP2 MSA
L'information de commande
| Numéro de la pièce |
Description |
| OLCF85TXMX-CDS1 |
CFP2 100G SR10 850nm100m 0~70℃ |
