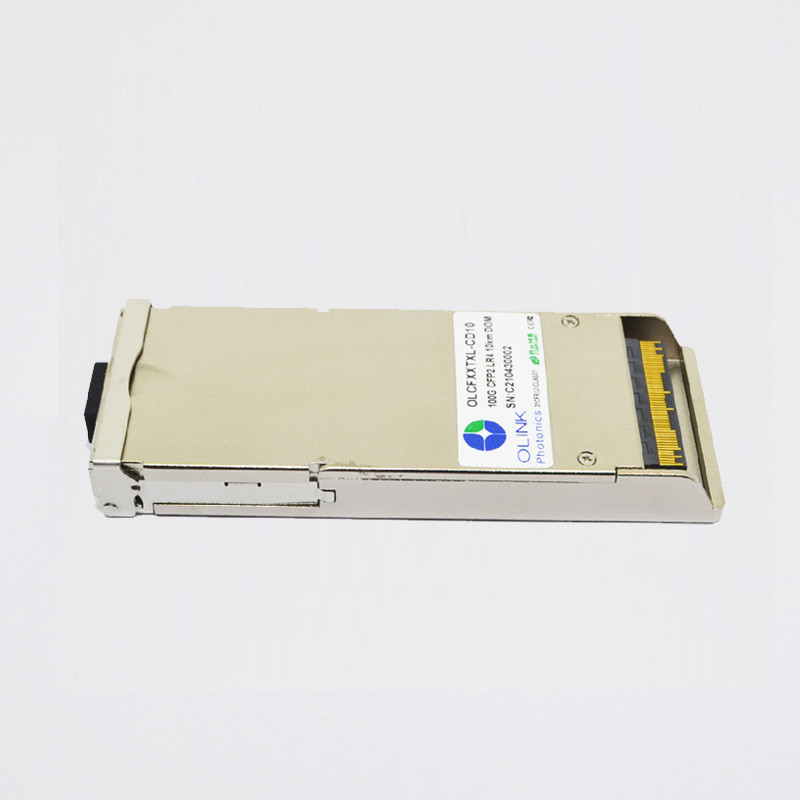

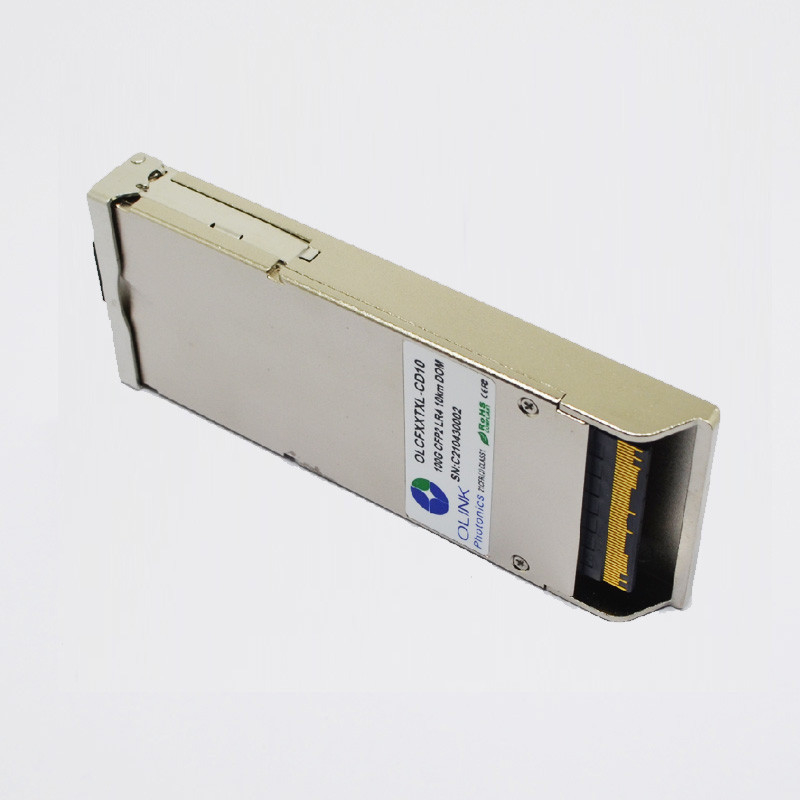

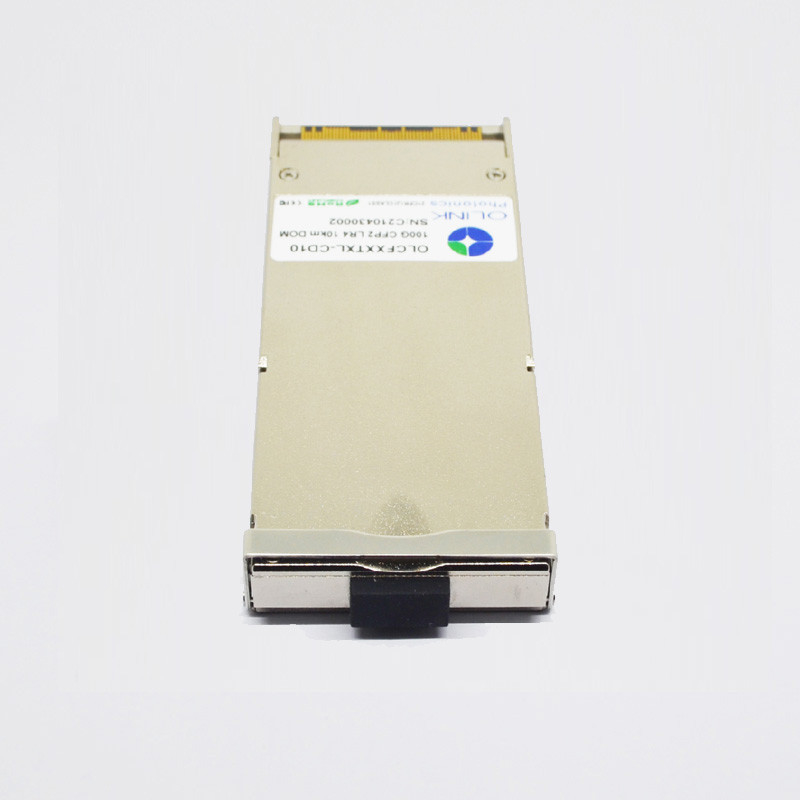

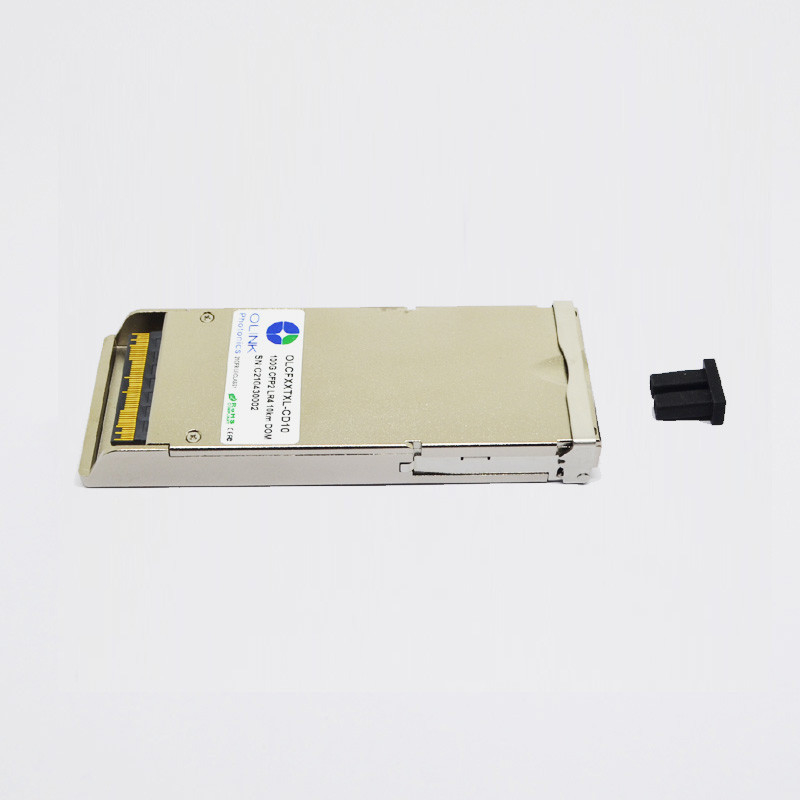

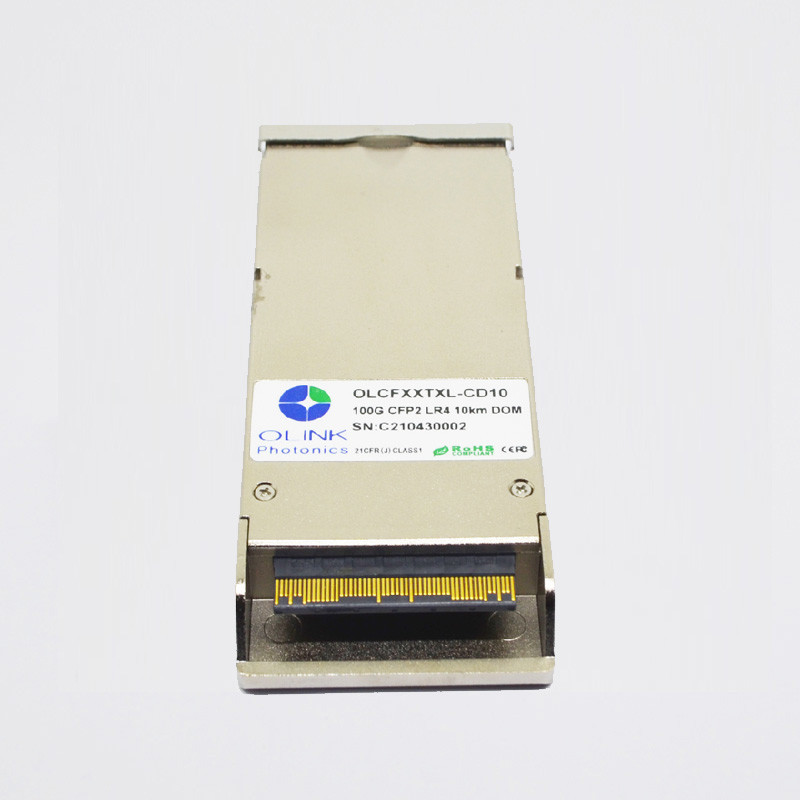

émetteur-récepteur optique Cisco de 100G LR4 10km LC CFP2 compatible

compatibilité optique DOM Lc Connector de Cisco de modules d'émetteurs-récepteurs de 100G CFP2 LR4 10km

Émetteur-récepteur optique conforme de RoHS 100Gb/s CFP2 LR4 10km

Caractéristiques du produit

●Les appuis jusqu'à 112Gbps des débits binaires

●Connecteur duplex de LC

●Que l'on peut brancher chaud

●Débit périodique électrique fonctionnant jusqu'à 27.952493Gbps

●interface série 4 électrique parallèle

●Applicable pour la connexion de 10km SMF

●Consommation de puissance faible, < 6W="">

●Moniteur diagnostique Interfacel de Digital

●Interface de communication de MDIO

●Conforme avec 100GBASE-LR4 et OTU4

●Température de carter fonctionnante :

Commerical : °C 0 à 70

Applications

●LAN (LAN)

●Réseau de zone ample (WAN)

●Commutateur à l'interface de routeur

●ITU-T OTU4 OTL4.4

Normes

●Conforme avec IEEE 802.3ba

●Conforme avec des caractéristiques de matériel de CFP2 MSA

●Conforme avec des caractéristiques de gestion de CFP2 MSA

●Conforme avec ITU-T G709/Y.1331

●Conforme avec RoHS

Description fonctionnelle

L'OLCFXXTXL-CD10 d'Olinkphotonics, émetteur-récepteur optique de 100G CFP2 LR4 intègre transmet et reçoit le chemin sur un module. Sur transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés dessus à quatre conducteurs de laser, qui commandent quatre lasers modulés parabsorption (EMLs) avec 1296, 1300, 1305, et 1309 longueurs d'onde de centre de nanomètre. Les signaux optiques sont alors multiplexés dans une fibre unimodale par un connecteur industriellement compatible de LC. Sur recevez le côté, 4 ruelles des trains de données de données optiques sont optiquement démultiplexés par un démultiplexeur optique intégré. Chaque vapeur de données est récupérée par un détecteur photoélectrique de PIN et un amplificateur de transimpedance, réglée à nouveau, et dessus passée à un conducteur de sortie. Ce module interface comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible, et de MDIO gestion.

Caractéristiques optiques

(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)

Notes :

1.  Le courant d'approvisionnement inclut le courant de l'offre du module CFP2 et le panneau d'essai workingcurrent.

2. la puissance moyenne de lancement, chaque ruelle (minute) est instructive pour 100GBase-LR4, pas l'indicateur principal de la force du signal.

3. Le récepteur pourra tolérer, sans dommages, l'exposition continue à un signal d'entrée optique ayant ce niveau de puissance moyenne

4. la moyenne recevoir la puissance, chaque ruelle (minute) est instructive et pas l'indicateur principal

de la force du signal. Une puissance reçue au-dessous de cette valeur ne peut pas être conforme ; cependant, une valeur au-dessus de ceci n'assure pas la conformité

5. la sensibilité de récepteur (OMA), chaque ruelle (maximum) est instructive

6. mesuré avec le signal d'essai de conformité à TP3 pour BER=10-12

7. états d'essai de sensibilité soumis à une contrainte de récepteur : la pénalité verticale de fermeture d'oeil pour chaque ruelle est 1.8dB ; l'oeil soumis à une contrainte J2 se trémoussent pour chaque ruelle est 0.3UI ; l'oeil soumis à une contrainte J9 se trémoussent pour chaque ruelle est 0.47UI.

Plus de détails de nos produits :

Composants optiques fiables élevés et excellente conception

1. Laser de DLB et photodiode de PIN

• Longue distance de transmission.
• Grande vitesse et représentation

2. Doigt épais d'or

• Opération stable
• Répété branchez et débranchez

3. Électrodéposition de l'or dur Shell

• Bonne dissipation thermique
• Ne peut pas être déformé facilement
• interférence Anti-électromagnétique

Transmission rentable et fiable

• Consommation de puissance faible et basse latence permettre à vos dispositifs de réseau de travailler efficacement
• Les DOM fonctionnent soutient le suivi en temps réel pour le statut d'émetteur-récepteur.
