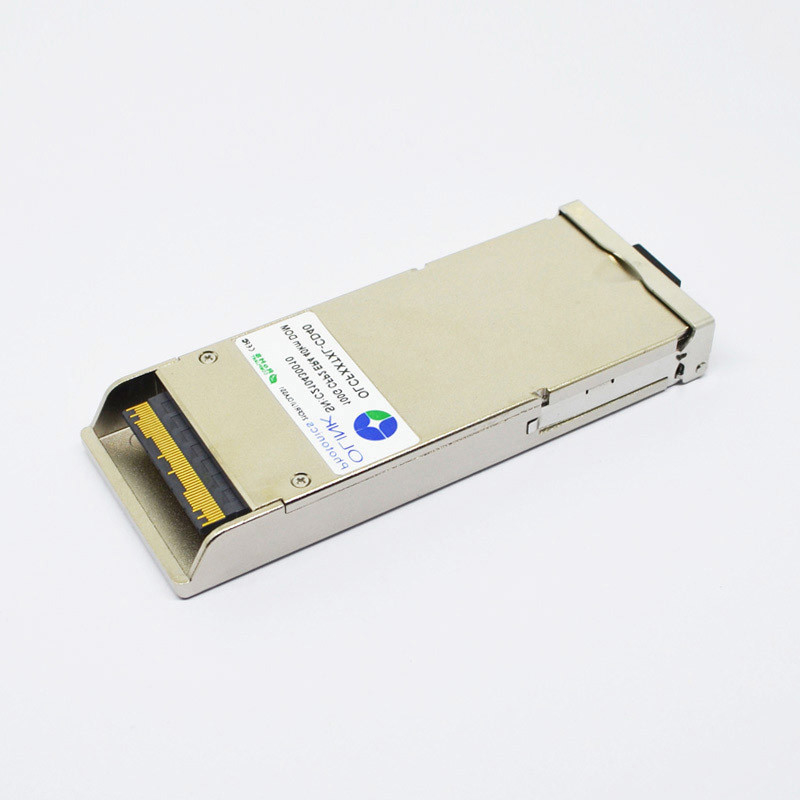

module optique 100GBASE-ER4 d'émetteur-récepteur des DOM LC CFP2 de 1310nm 40km

Module compatible d'émetteur-récepteur des DOM LC SMF du brocard CFP2-100G-ER4 100GBASE-ER4 1310nm 40km

L'émetteur-récepteur optique du 100G CFP2 ER4 d'Olinkcom intègre le chemin de récepteur et d'émetteur sur un module. Dans transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés à quatre conducteurs de laser. Les conducteurs de laser commandent quatre EMLs (lasers modulés parabsorption) avec la longueur d'onde centrale de 1296 le nanomètre, le 1300nm, le 1305nm et 1309 nanomètre. Les signaux optiques sont multiplexés à une fibre unimodale par un connecteur industriellement compatible de LC. Dans recevez le côté, les quatre ruelles des trains de données de données optiques sont optiquement démultiplexés par le démultiplexeur optique intégré.

Caractéristiques d'émetteur optique

Paramètre	Symbole	Minute	Type.	Maximum	Unité	Notes
Taux de signalisation, chaque ruelle			25,78125		GBD
Longueur d'onde de ruelle (gamme)		1294,53	1295,56	1296,59	nanomètre
		1299,02	1300,05	1301,09	nanomètre
		1303,54	1304,58	1305,63	nanomètre
		1308,09	1309,14	1310,19	nanomètre
Tolérance de taux		-100		100	page par minute	Du taux d'intérêt
rapport de suppression de Côté-mode	SMSR	30			DB
Puissance totale de lancement				8,9	dBm
Puissance moyenne de lancement, chaque ruelle	Pavg	-2,9		2,9	dBm
Rapport d'extinction	ER	8			DB
Amplitude optique de modulation, chaque ruelle (OMA)	OMA	0,1		4,5	dBm
Différence dans la puissance de lancement entre deux ruelles quelconques (moyenne et OMA)				3,6	DB
Pénalité d'émetteur et de dispersion, chaque ruelle	TDP			2,5	DB
Puissance moyenne de lancement d'émetteur, chaque ruelle				-30	dBm
Bruit relatif d'intensité	RIN₂₀O MA			-130	dB/Hz
Réflectivité d'émetteur				-12	DB
Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3}		{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}

Caractéristiques de récepteur optique

Paramètre	Symbole	Minute	Type.	Maximum	Unité	Notes
Taux de signalisation, chaque ruelle			25,78125		GBD
Tolérance de taux		-100		100	page par minute	De la normale taux
La moyenne reçoivent la puissance, chaque ruelle	Pavg	-20,9		4,5	dBm
Recevez la puissance, chaque ruelle (OMA)				4,5	dBm
Différence dans la puissance de lancement entre deux ruelles quelconques (Moyenne et OMA)				4,5	DB
Sensibilité de récepteur (OMA), chaque ruelle	Rsen			-21,4	dBm	1
Sensibilité soumise à une contrainte de récepteur (OMA), chaque ruelle	SRS			-17,9	dBm
Conditions d'essai soumises à une contrainte de sensibilité de récepteur
Pénalité verticale de fermeture d'oeil, chaque ruelle	VECP		3,5		DB
Frousse soumise à une contrainte du système J2, chaque ruelle	J2		0,3		UI	2
Frousse soumise à une contrainte du système J9, chaque ruelle	J9		0,47		UI	2
Réflectivité de récepteur				-26	DB
La visibilité directe affirment	Plos_on	-36			dBm
Visibilité directe Deassert	Plos_off			-24	dBm
Hystérésis de visibilité directe		0,5		4	DB

Caractéristiques du produit

●Les appuis jusqu'à 112Gbps des débits binaires

●Connecteur duplex de LC

●Que l'on peut brancher chaud

●Débit périodique électrique fonctionnant jusqu'à 27.952493Gbps

●APD ROSA

●interface série 4 électrique parallèle

●Applicable pour la connexion de 30km SMF

●Consommation de puissance faible, < 12W="">

Applications

●LAN (LAN)

●Réseau de zone ample (WAN)

●Commutateur à l'interface de routeur

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	OLKOPTO
Certification:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Numéro de modèle:	OLCFXXTXL-CD40

Quantité de commande min:	1 PC
Détails d'emballage:	paquet individuel
Délai de livraison:	3-5 jours ouvrables
Conditions de paiement:	T/T ou 30 jours nets
Capacité d'approvisionnement:	2k par mois

Marque compatible:	Brocard	Nom de vendeur:	Olinkcom
Facteur de forme:	CFP2	Débit:	100Gbps
Longueur d'onde:	WDM DE LAN	Distance:	40KM
Connecteur:	LC duplex	La température:	0~70℃
Surligner:	Module optique d'émetteur-récepteur de LC , Module optique de l'émetteur-récepteur CFP2 , Émetteur-récepteur optique de 100GBASE-ER4 LC
