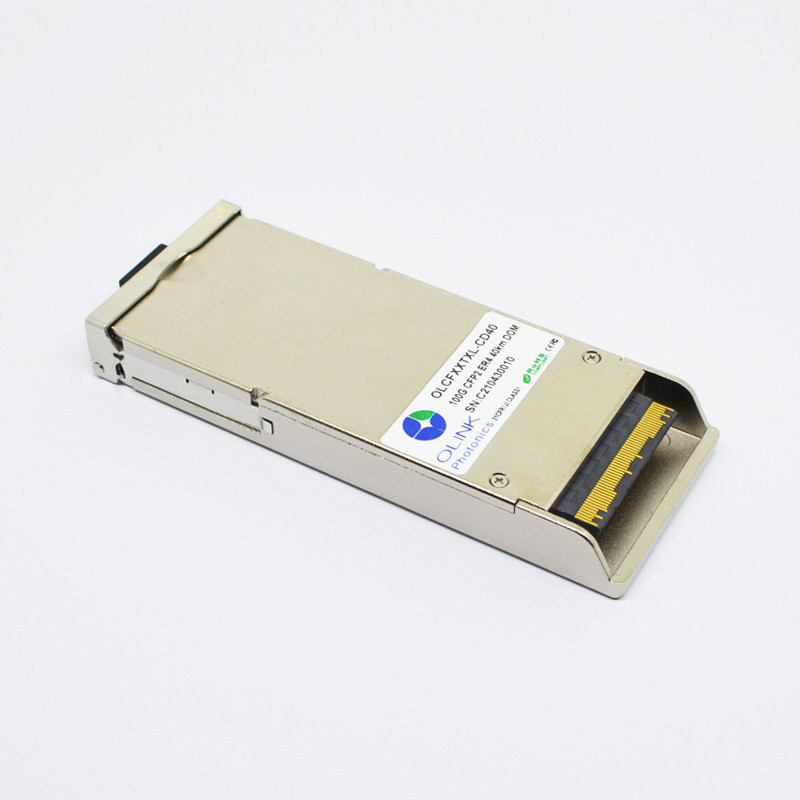

WDM DOM Single Mode Fiber de LAN optique de module de l'appel aux propositions 100g de CFP2 ER4 30km
Les DOM compatibles des réseaux 100GBASE-ER4 CFP2 ER4 Lite LAN-WDM SMF 30km d'Arista
Caractéristiques du produit
●Les appuis jusqu'à 112Gbps des débits binaires
●Connecteur duplex de LC
●Que l'on peut brancher chaud
●PIN ou APD ROSA
●Débit périodique électrique fonctionnant jusqu'à 27.952493Gbps
●interface série 4parallel électrique
●Applicable pour la connexion de 10km (PIN) ou de 30km (APD) SMF
●Consommation de puissance faible, < 3W="">
●Moniteur diagnostique Interfacel de Digital
●Interface de communication de MDIO
●Conforme avec 100GBASE-LR4, ER4 et OTU4
●Température de carter fonctionnante :
Commerical : °C 0 à 70
Applications
●LAN (LAN)
●Réseau de zone ample (WAN)
●Commutateur à l'interface de routeur
●ITU-T OTU4 OTL4.4
Normes
●Conforme avec IEEE 802.3ba
●Conforme avec des caractéristiques de matériel de CFP2 MSA
●Conforme avec des caractéristiques de gestion de CFP2 MSA
●Conforme avec ITU-T G709/Y.1331
●Conforme avec RoHS
Description fonctionnelle
Le récepteur l'OLCFXXTXL-CD d'Olinkcom 1(3) 0R, le 100G CFP2 LR4 ou l'ER4 optique intègre les 4 pour recevoir des chemins sur un module. Sur recevez le côté, 4 ruelles des trains de données de données optiques sont optiquement démultiplexés par un démultiplexeur optique intégré. Chaque vapeur de données est récupérée par un détecteur photoélectrique de PIN ou l'amplificateur d'APD et de transimpedance, réglée à nouveau, et dessus passée à un conducteur de sortie. Ce module interface comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible, et de MDIO gestion.
Caractéristiques optiques
(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Caractéristiques de récepteur optique |
| Recevez le taux pour chaque ruelle |
|
GBP |
|
25,78125 |
27,9525 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
5,5 |
|
|
3 |
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-8,6 + ∆ |
|
3 |
4, 5 |
|
Recevez la puissance dans OMA pour chacun
Ruelle
|
PinOMA |
dBm |
|
|
3 |
|
|
Différence dans recevoir la puissance dedans
OMA entre deux ruelles quelconques
|
|
dBm |
|
|
|
|
|
Sensibilité de récepteur dans OMA pour
Chaque ruelle (PIN)
|
SOMA1 |
dBm |
|
|
-8,6 |
6 |
|
Sensibilité de récepteur dans OMA pour
Chaque ruelle (APD)
|
SOMA2 |
dBm |
|
|
-16 |
6 |
|
Sensibilité soumise à une contrainte de récepteur dedans
OMA pour chaque ruelle (PIN)
|
|
dBm |
|
|
-6,8 |
7, 8 |
|
Sensibilité soumise à une contrainte de récepteur dedans
OMA pour chaque ruelle (APD)
|
|
|
|
|
-13 |
7, 8 |
Plus de détails de nos produits :
Composants optiques fiables élevés et excellente conception
Laser 1.DLB et photodiode de PIN
- Longue distance de transmission.
- Grande vitesse et représentation
doigt de l'or 2.Thick
- Opération stable
- Répété branchez et débranchez
3.Plating or dur Shell
- Bonne dissipation thermique
- Ne peut pas être déformé facilement
- interférence Anti-électromagnétique
Transmission rentable et fiable
- Consommation de puissance faible et basse latence permettre à vos dispositifs de réseau de travailler efficacement
- Les DOM fonctionnent soutient le suivi en temps réel pour le statut d'émetteur-récepteur.
Test de performance complet avec notre équipement avancé
- Certifié et examiné sur le système automatique de contrôle de qualité, pour assurer la haute performance dans l'environnement de travail réel. Entièrement déterminé la compatibilité dans des nos commutateurs assortis.
Notre emballage et étiquetage :
- Boîte antistatique
- Paquet individuel
- 10pcs/pallet
- 20pcs/pallet
Nos tous les modules ont 3 ans de garantie !
