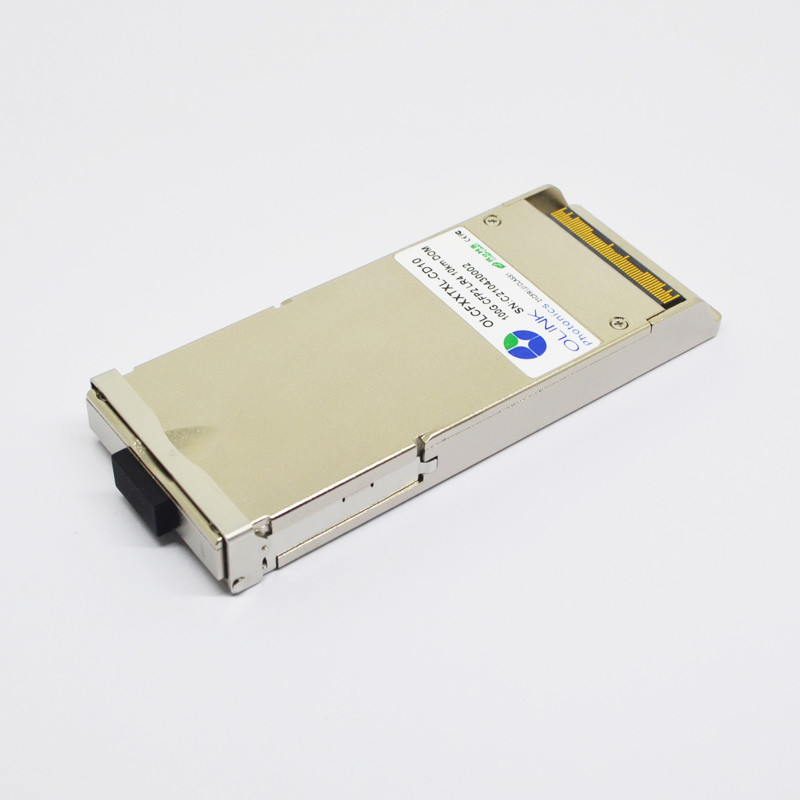

CFP2 mode multi optique compatible générique de l'émetteur-récepteur 100G LR4 LC
Module optique compatible générique d'émetteur-récepteur de 100G CFP2 LR4 LC MMF
Caractéristiques du produit
●Les appuis jusqu'à 112Gbps des débits binaires
●Connecteur duplex de LC
●Que l'on peut brancher chaud
●Débit périodique électrique fonctionnant jusqu'à 27.952493Gbps
●interface série 4 électrique parallèle
●Applicable pour la connexion de 10km SMF
●Consommation de puissance faible, < 6W="">
●Moniteur diagnostique Interfacel de Digital
●Interface de communication de MDIO
●Conforme avec 100GBASE-LR4 et OTU4
●Température de carter fonctionnante :
Commerical : °C 0 à 70
Applications
●LAN (LAN)
●Réseau de zone ample (WAN)
●Commutateur à l'interface de routeur
●ITU-T OTU4 OTL4.4
Normes
●Conforme avec IEEE 802.3ba
●Conforme avec des caractéristiques de matériel de CFP2 MSA
●Conforme avec des caractéristiques de gestion de CFP2 MSA
●Conforme avec ITU-T G709/Y.1331
●Conforme avec RoHS
Description fonctionnelle
Olinkcom OLCFXXTXL-CD10, émetteur-récepteur optique de 100G CFP2 LR4 intègre transmettent et reçoivent le chemin sur un module. Sur transmettez le côté, quatre ruelles des trains de données de données périodiques sont récupérés, réglés à nouveau, et passés dessus à quatre conducteurs de laser, qui commandent quatre lasers modulés parabsorption (EMLs) avec 1296, 1300, 1305, et 1309 longueurs d'onde de centre de nanomètre. Les signaux optiques sont alors multiplexés dans une fibre unimodale par un connecteur industriellement compatible de LC. Sur recevez le côté, 4 ruelles des trains de données de données optiques sont optiquement démultiplexés par un démultiplexeur optique intégré. Chaque vapeur de données est récupérée par un détecteur photoélectrique de PIN et un amplificateur de transimpedance, réglée à nouveau, et dessus passée à un conducteur de sortie. Ce module interface comporte une interface électrique chaud-que l'on peut brancher, une consommation de puissance faible, et de MDIO gestion.
Caractéristiques optiques
(Examiné dans des conditions de fonctionnement recommandées, sauf indication contraire)
| Paramètre |
Symbole |
Unité |
Minute |
Type |
Maximum |
Notes |
| Caractéristiques d'émetteur optique |
| Taux de signalisation, chaque ruelle |
|
GBD |
25,78125 ±100 page par minute |
100GBase-LR4 |
| 27,9525 ±20 page par minute |
OTU4 |
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
nanomètre |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Puissance totale de lancement |
|
dBm |
|
|
10,5 |
100GBase-LR4 |
| |
|
10 |
OTU4 |
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
dBm |
-4,5 |
|
4,5 |
2 |
| -0,6 |
|
4 |
| Amplitude optique de modulation, chaque ruelle (OMA) 2 |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Différence dans la puissance de lancement entre deux ruelles quelconques (OMA) |
|
DB |
|
|
5 |
|
| Rapport d'extinction |
ER |
DB |
4 |
|
|
100GBase-LR4 |
| 4 |
|
6,5 |
OTU4 |
| rapport de suppression de Côté-mode |
SMSR |
DB |
30 |
|
|
|
| Pénalité d'émetteur et de dispersion, chaque ruelle |
TDP |
DB |
|
|
2,2 |
|
| Tolérance optique de perte de retour |
|
DB |
|
|
20 |
|
| Émetteur reflectance3 |
|
DB |
|
|
– 12 |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-LR4 |
| Caractéristiques de récepteur optique |
| Recevez le taux pour chaque ruelle |
|
GBP |
|
25,78125 |
27,9525 |
|
| La surcharge a entré la puissance optique |
Pmax |
dBm |
5,5 |
|
|
3 |
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
dBm |
-8,6 |
|
3 |
4 |
|
Recevez la puissance dans OMA pour chacun
Ruelle
|
PinOMA |
dBm |
|
|
3 |
|
|
Différence dans recevoir la puissance dedans
OMA entre deux ruelles quelconques
|
|
dBm |
|
|
|
|
|
Sensibilité de récepteur dans OMA pour
Chaque ruelle
|
SOMA |
dBm |
|
|
-8,6 |
5 |
|
Sensibilité soumise à une contrainte de récepteur dedans
OMA pour chaque ruelle
|
|
dBm |
|
|
-6,8 |
6, 7 |
Plus de détails de nos produits :
Composants optiques fiables élevés et excellente conception
Laser 1.DLB et photodiode de PIN
- Longue distance de transmission.
- Grande vitesse et représentation
doigt de l'or 2.Thick
- Opération stable
- Répété branchez et débranchez
3.Plating or dur Shell
- Bonne dissipation thermique
- Ne peut pas être déformé facilement
- interférence Anti-électromagnétique
Transmission rentable et fiable
- Consommation de puissance faible et basse latence permettre à vos dispositifs de réseau de travailler efficacement
- Les DOM fonctionnent soutient le suivi en temps réel pour le statut d'émetteur-récepteur.
Test de performance complet avec notre équipement avancé
- Certifié et examiné sur le système automatique de contrôle de qualité, pour assurer la haute performance dans l'environnement de travail réel. Entièrement déterminé la compatibilité dans des nos commutateurs assortis.
Notre emballage et étiquetage :
- Boîte antistatique
- Paquet individuel
- 10pcs/pallet
- 20pcs/pallet
Nos tous les modules ont 3 ans de garantie !
