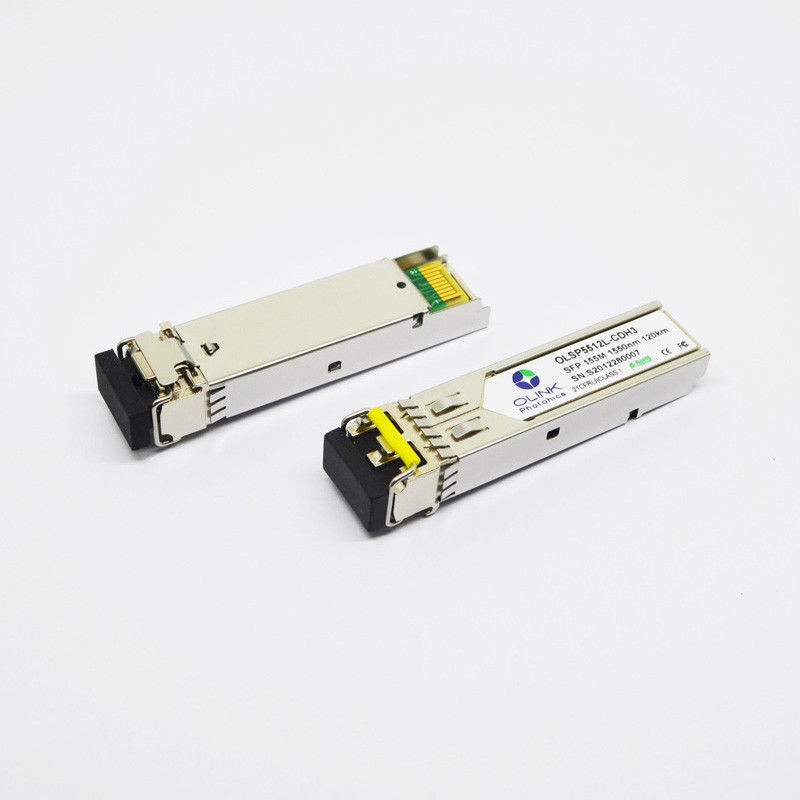

Module optique de SFP de fibre des DOM LC SMF de 1000BASE-EZX SFP 1550nm 120km
Projecteurs de produit
* soutient des débits binaires 1.25Gbps/1.0625Gbps
* connecteur du duplex LC
* empreinte de pas que l'on peut brancher chaude de SFP
* émetteur de laser de 1550nm DFB et détecteur photoélectrique d'APD
* applicable pour la connexion de 120Km SMF
* consommation de puissance faible, < 1="">
* interface de moniteur diagnostique de Digital
* conforme avec SFP MSA et SFF-8472
* bas IEM même et excellente protection d'ESD
* température de carter fonctionnante : Commerical : °C 0 à 70
Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Oscillation différentielle d'entrée de données |
VIN, PP |
300 |
|
1800 |
mVpp |
1 |
| Débronchement de Tx à hauteur d'entrée |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Débronchement de Tx Entrée-bas |
VIL |
0 |
|
0,8 |
V |
|
| Défaut de Tx à hauteur de sortie |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Défaut de Tx Sortie-bas |
Vol. |
0 |
|
0,8 |
V |
2 |
| Impédance différentielle d'entrée |
Rin |
|
100 |
|
Ω |
|
| Récepteur |
| Oscillation différentielle de sortie de données |
Vout, pp |
400 |
|
1000 |
mVpp |
3 |
| Visibilité directe de Rx à hauteur de sortie |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Visibilité directe de Rx Sortie-basse |
VROL |
0 |
|
0,8 |
V |
2 |
Notes :
1. C.A. de TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.
2. La visibilité directe de défaut et de Rx de Tx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.
3. Les sorties de RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1530 |
1550 |
1565 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
0 |
|
5 |
dBm |
1 |
| Rapport d'extinction |
ER |
9 |
|
|
DB |
1 |
| Rapport latéral de suppression de mode |
SMSR |
30 |
|
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Oeil optique de sortie |
Conforme avec IEEE802.3 z (sécurité d'aser de classe 1) |
| Récepteur |
| Longueur d'onde fonctionnante |
λ |
1260 |
|
1610 |
nanomètre |
|
| Sensibilité de récepteur |
PSEN1 |
|
|
-32 |
dBm |
3 |
| Surcharge |
PAVEZ |
-7 |
|
|
dBm |
3 |
| La visibilité directe affirment |
PA |
-45 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-34 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Mesuré à 1.25Gb/s avec lacarte-test deNRZ de PRBS 2 223 – 1.
2. Non filtré, mesuré avec un PRBS223 – 1 carte-test @1.25Gbps
3. Mesuré à 1.25Gb/s avec la carte-test de NRZ de PRBS 223 – 1 pour les JUJUBES < 1x10="">-12
Applications
●Gigabit Ethernet
●La Manche de fibre
●Interface de routeur/serveur
●D'autres systèmes de transmission optiques
