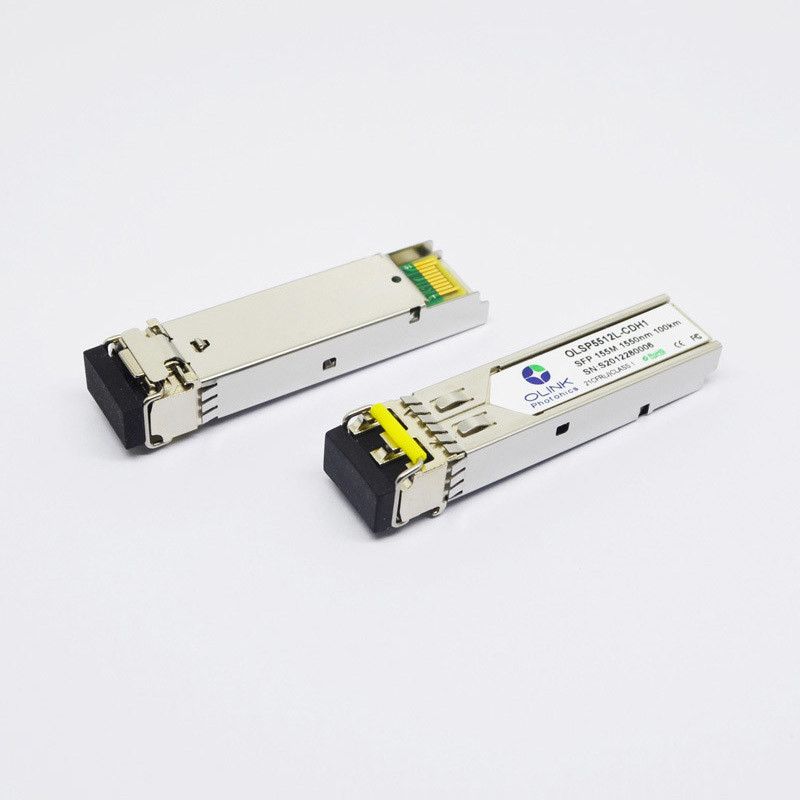

Les DOM optiques SMF du connecteur 1000BASE-EZX 1550nm 100km de la fibre LC de module d'émetteur-récepteur d'OEM SFP
Descriptions de produit
Les émetteurs-récepteurs de ce SFP sont haute performance, modules rentables soutenant double taux des données de la distance de 1.25Gbps/1.0625Gbps et de transmission de 100km avec SMF. Nous comme un fabricant peut fournir à la compatibilité différentes marques, telles que Cisco, genévrier, Arita, Dell, brocard etc.
Capacités absolues
| Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Note |
| Tension d'alimentation |
Vcc |
-0,5 |
4,0 |
V |
|
| Température de stockage |
SOLIDES TOTAUX |
-40 |
85 |
°C |
|
| Hygrométrie |
Rhésus |
0 |
85 |
% |
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques de fonctionnement générales
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Débit |
DR |
|
1,25 |
|
Gb/s |
|
| Tension d'alimentation |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Approvisionnement actuel |
Icc5 |
|
|
300 |
mA |
|
| Temp de opération de cas. |
Comité technique |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Oscillation différentielle d'entrée de données |
VIN, PP |
300 |
|
1800 |
mVpp |
1 |
| Débronchement de Tx à hauteur d'entrée |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Débronchement de Tx Entrée-bas |
VIL |
0 |
|
0,8 |
V |
|
| Défaut de Tx à hauteur de sortie |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Défaut de Tx Sortie-bas |
Vol. |
0 |
|
0,8 |
V |
2 |
| Impédance différentielle d'entrée |
Rin |
|
100 |
|
Ω |
|
| Récepteur |
| Oscillation différentielle de sortie de données |
Vout, pp |
400 |
|
1000 |
mVpp |
3 |
| Visibilité directe de Rx à hauteur de sortie |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Visibilité directe de Rx Sortie-basse |
VROL |
0 |
|
0,8 |
V |
2 |
Notes :
1. C.A. de TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.
2. La visibilité directe de défaut et de Rx de Tx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.
3. Les sorties de RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1530 |
1550 |
1565 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
0 |
|
5 |
dBm |
1 |
| Rapport d'extinction |
ER |
9 |
|
|
DB |
1 |
| Rapport latéral de suppression de mode |
SMSR |
30 |
|
DB |
|
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Pénalité de dispersion |
TDP |
|
|
3,2 |
DB |
|
| Oeil optique de sortie |
Conforme avec IEEE802.3 z (sécurité d'aser de classe 1) |
| Récepteur |
| Longueur d'onde fonctionnante |
λ |
1260 |
|
1610 |
nanomètre |
|
| Sensibilité de récepteur |
PSEN1 |
|
|
-28 |
dBm |
3 |
| Surcharge |
PAVEZ |
0 |
|
|
dBm |
3 |
| La visibilité directe affirment |
PA |
-45 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-30 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Mesuré à 1.25Gb/s avec lacarte-test deNRZ de PRBS 2 223 – 1.
2. Non filtré, mesuré avec un PRBS223 – 1 carte-test @1.25Gbps
3. Mesuré à 1.25Gb/s avec la carte-test de NRZ de PRBS 223 – 1 pour les JUJUBES < 1x10="">-12
Caractéristiques du produit
●Débits binaires de soutiens 1.25Gbps/1.0625Gbps
●Connecteur de LC
●Que l'on peut brancher chaud
●émetteur de laser de 1550nm DFB et détecteur photoélectrique de PIN
●Soutient la connexion de 100Km SMF
●Consommation de puissance faible, < 1="">
●Conforme avec SFP MSA et SFF-8472
●Interface de moniteur diagnostique de Digital
●Bas IEM même et excellente protection d'ESD
●Température de carter fonctionnante : Commerical : °C 0 à 70
Applications
●Gigabit Ethernet, la Manche de fibre
●Commutateur pour commuter l'interface, applications commutées de carte mère
●Interface de routeur/serveur
●D'autres systèmes de transmission optiques
