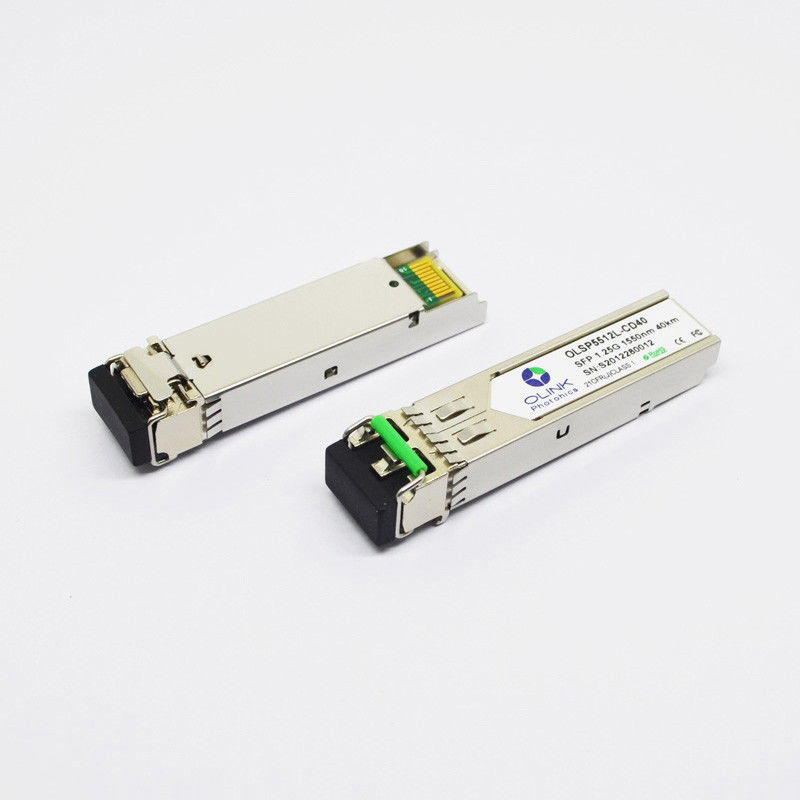

Module des DOM LC SMF d'OEM 1000BASE-EX SFP 1550nm 40km d'émetteur-récepteur de fibre de SFP
Descriptions de produit
L'OLSP5512L-CD40 de l'Olinkcom soutient adapté aux besoins du client, nous en tant que marques souvent importantes professionnelles d'un fabricant compatibles, comme l'Arista, le brocard, le Cisco, le Dell, l'extrémité, le Huaiwei etc. Et ce module s'applique pour conjuguer taux des données de 1.25Gbps/1.0625Gbps et de distance de transmission de 40km avec SMF. Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP (MSA) et le SFF-8472. Pour de plus amples informations, référez-vous svp à SFP MSA.
Capacités absolues
| Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Note |
| Tension d'alimentation |
Vcc |
-0,5 |
4,0 |
V |
|
| Température de stockage |
SOLIDES TOTAUX |
-40 |
85 |
°C |
|
| Hygrométrie |
Rhésus |
0 |
85 |
% |
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques de fonctionnement générales
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Débit |
DR |
|
1,25 |
|
Gb/s |
|
| Tension d'alimentation |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Approvisionnement actuel |
Icc5 |
|
|
250 |
mA |
|
| Temp de opération de cas. |
Comité technique |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1530 |
1550 |
1570 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-5 |
|
0 |
dBm |
1 |
| Rapport d'extinction |
ER |
9 |
|
|
DB |
1 |
| Rapport latéral de suppression de mode |
SMSR |
30 |
|
DB |
|
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Pénalité de dispersion |
TDP |
|
|
3,2 |
DB |
|
| Oeil optique de sortie |
Conforme avec IEEE802.3 z (sécurité d'aser de classe 1) |
| Récepteur |
| Longueur d'onde fonctionnante |
λ |
|
1550 |
|
nanomètre |
|
| Sensibilité de récepteur |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Surcharge |
PAVEZ |
0 |
|
|
dBm |
3 |
| La visibilité directe affirment |
PA |
-35 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-24 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Mesuré à 1250Mb/s avec lacarte-test deNRZ de PRBS 2 223 – 1.
2. Non filtré, mesuré avec un PRBS223 – 1 carte-test @1.25Gbps
3. Mesuré à 1250Mb/s avec la carte-test de NRZ de PRBS 223 – 1 pour les JUJUBES < 1x10="">-12
Caractéristiques du produit
●débits binaires 1.25Gbps/1.0625Gbps
●Connecteur de LC
●Empreinte de pas que l'on peut brancher chaude de SFP
●émetteur de laser de 1550nm DFB et détecteur photoélectrique de PIN
●Applicable pour la connexion de 40Km SMF
●Bas IEM même et excellente protection d'ESD
●Température de carter fonctionnante : Commerical : °C 0 à 70
Applications
●La Manche de fibre
●Commutateur pour commuter l'interface
●Interface de routeur/serveur
●D'autres systèmes de transmission optiques
