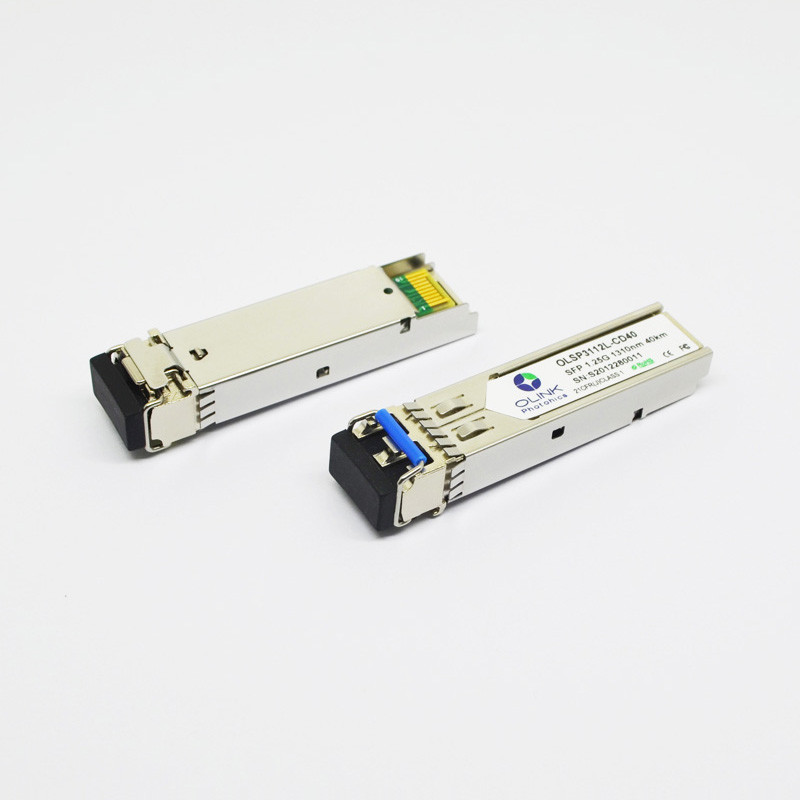

Les DOM LC SMF de 1000BASE-EX SFP 1310nm 40km ont adapté le module aux besoins du client optique de fibre
Descriptions de produit
L'OLSP3112L-CD40 d'Olinkcom soutenant double taux des données de 1.25Gbps/1.0625Gbps et de distance de transmission de 40km avec SMF et des marques importantes compatibles comme Cisco, le genévrier, le Dlink, le brocard, l'extrémité, le Huawei etc. Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP (MSA) et le SFF-8472. Pour de plus amples informations, référez-vous svp à SFP MSA.
Capacités absolues
| Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Note |
| Tension d'alimentation |
Vcc |
-0,5 |
4,0 |
V |
|
| Température de stockage |
SOLIDES TOTAUX |
-40 |
85 |
°C |
|
| Hygrométrie |
Rhésus |
0 |
85 |
% |
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques de fonctionnement générales
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Débit |
DR |
|
1,25 |
|
Gb/s |
|
| Tension d'alimentation |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Approvisionnement actuel |
Icc |
|
|
250 |
mA |
|
| Temp de opération de cas. |
Comité technique |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caractéristiques du produit
●Débits binaires de soutiens 1.25Gbps/1.0625Gbps
●Connecteur duplex de LC
●Empreinte de pas que l'on peut brancher chaude de SFP
●émetteur de laser de 1310nm DFB et détecteur photoélectrique de PIN
●Applicable pour la connexion de 40Km SMF
●Consommation de puissance faible, < 0="">
●Interface de moniteur diagnostique de Digital
●Conforme avec SFP MSA et SFF-8472
●Bas IEM même et excellente protection d'ESD
●Température de carter fonctionnante : Commerical : °C 0 à 70
Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1290 |
1310 |
1330 |
nanomètre |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
-5 |
|
0 |
dBm |
1 |
| Rapport d'extinction |
ER |
9 |
|
|
DB |
1 |
| Rapport latéral de suppression de mode |
SMSR |
30 |
|
DB |
|
|
| Largeur spectrale de RMS |
Δλ |
|
|
0,65 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Pénalité de dispersion |
TDP |
|
|
3,2 |
DB |
|
| Oeil optique de sortie |
Conforme avec IEEE802.3 z (sécurité d'aser de classe 1) |
| Récepteur |
| Longueur d'onde fonctionnante |
λ |
|
1310 |
|
nanomètre |
|
| Sensibilité de récepteur |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Surcharge |
PAVEZ |
-3 |
|
|
dBm |
3 |
| La visibilité directe affirment |
PA |
-35 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-24 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Mesuré à 1250Mb/s avec lacarte-test deNRZ de PRBS 2 223 – 1.
2. Non filtré, mesuré avec un PRBS223 – 1 carte-test @1.25Gbps
3. Mesuré à 1250Mb/s avec la carte-test de NRZ de PRBS 223 – 1 pour les JUJUBES < 1x10="">-12
Applications
●Gigabit Ethernet
●La Manche de fibre
●Commutateur pour commuter l'interface
●Applications commutées de carte mère
●Interface de routeur/serveur
●D'autres systèmes de transmission optiques
L'information de commande
| Numéro de la pièce |
Description |
| OLSP3112L-CD40 |
SFP, 1.25G, 1310nm, 40Km, 0~70℃, avec le moniteur diagnostique de Digital |
| OLSP3112L-ID40 |
SFP, 1.25G, 1310nm, 40Km, -40~85℃, avec le moniteur diagnostique de Digital |
