Les DOM optiques LC SMF des émetteurs-récepteurs 1310nm 10km de 1000BASE-LX/LH SFP

Les DOM optiques LC SMF des émetteurs-récepteurs 1310nm 10km de 1000BASE-LX/LH SFP

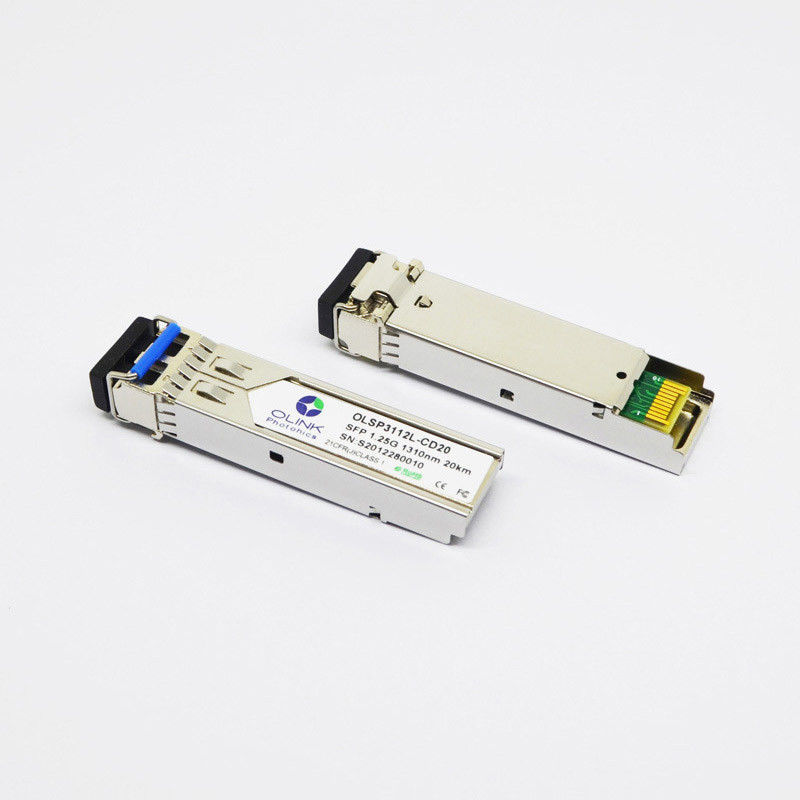

Module compatible d'émetteur-récepteur des DOM LC SMF du brocard 1310nm 10km de 1000BASE-LX/LH SFP

Caractéristiques du produit

●Débits binaires de soutiens 1.25Gbps/1.0625Gbps

●Connecteur duplex de LC

●Empreinte de pas que l'on peut brancher chaude de SFP

●émetteur de laser du point de gel 1310nm et détecteur photoélectrique de PIN

●Applicable pour la connexion de 10Km SMF

●Consommation de puissance faible, < 0="">

●Interface de moniteur diagnostique de Digital

●Conforme avec SFP MSA et SFF-8472

●Bas IEM même et excellente protection d'ESD

●Température de carter fonctionnante : Commerical : °C 0 à 70 industriel : - °C 40 à 85

Capacités absolues

Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.

Caractéristiques de fonctionnement générales

Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Notes :

1. C.A. de TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.

2. La visibilité directe de défaut et de Rx de Tx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.

3. Les sorties de RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.

Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Notes :

1. Mesuré à 1.25Gb/s avec lacarte-test deNRZ ^de PRBS 2 223 ^{– 1}.

2. Non filtré, mesuré avec un PRBS223 ^{– 1} carte-test @1.25Gbps

3. Mesuré à 1.25Gb/s avec la carte-test de NRZ ^de PRBS 223 ^{– 1} pour les JUJUBES < 1x10="">-12
