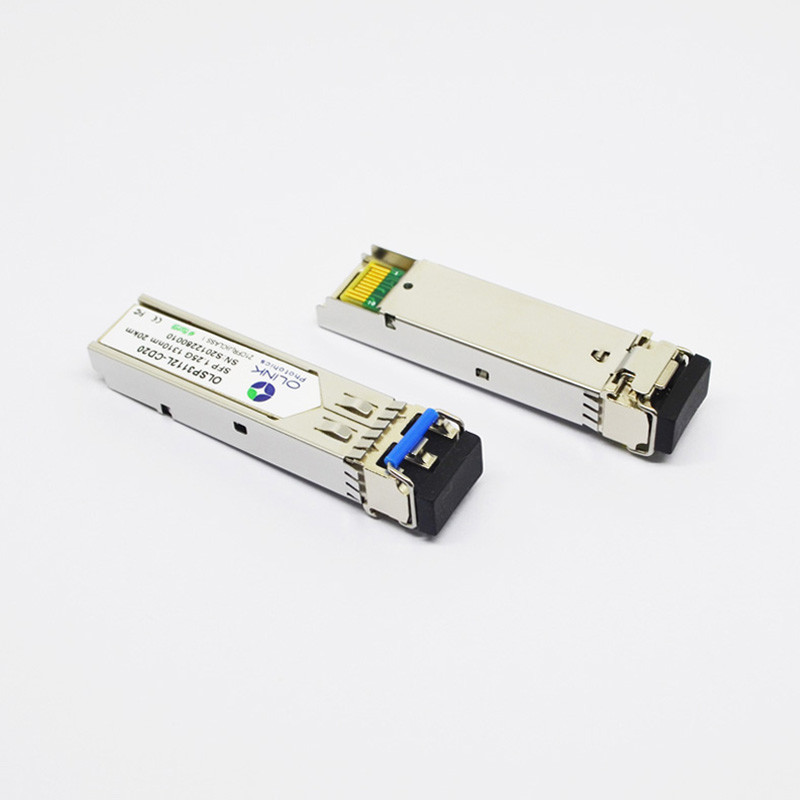

Module d'Ethernet des DOM LC SFP d'émetteur-récepteur d'ODM 1310nm 10km 1.25g SFP

Module d'Ethernet des DOM LC SFP d'émetteur-récepteur d'ODM 1310nm 10km 1.25g SFP

Émetteur-récepteur compatible des DOM LC SMF de HPE Aruba SFP-LX/LH 1.25G 1310nm 10km

Caractéristiques optiques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)

Notes :

1. Mesuré à 1.25Gb/s avec lacarte-test deNRZ ^de PRBS 2 223 ^{– 1}.

2. Non filtré, mesuré avec un PRBS223 ^{– 1} carte-test @1.25Gbps

3. Mesuré à 1.25Gb/s avec la carte-test de NRZ ^de PRBS 223 ^{– 1} pour les JUJUBES < 1x10="">-12

Pin Defintion And Functions

Notes :

1. Si haute, cette sortie indique un défaut de laser d'une certaine sorte. Le bas indique le fonctionnement normal. Et devrait être tirée vers le haut avec des 4,7 – la résistance 10KΩ sur le panneau de centre serveur.

2. Le débronchement de TX est une entrée qui est employée pour arrêter la sortie optique d'émetteur. Il est tiré vers le haut dans le module avec des 4,7 – la résistance 10KΩ. Ses états sont :

Le bas (0 – 0.8V) : Émetteur sur (>0.8, < 2="">

Haute (2.0V~Vcc+0.3V) : L'émetteur a désactivé ouvert : Émetteur handicapé

3. Mod-Def 0,1,2. Ce sont les goupilles de définition de module. Elles devraient être tirées vers le haut avec un 4.7K – la résistance 10KΩ sur le panneau de centre serveur. La tension cabreuse sera entre 2.0V~Vcc+0.3V.

Mod-Def 0 a été fondu par le module pour indiquer que le module est présent

Mod-Def 1 est la ligne d'horloge de l'interface série à deux fils pour l'identification périodique

Mod-Def 2 est la ligne de données de l'interface série à deux fils pour l'identification périodique

4. Si haute, cette sortie indique la perte du signal (visibilité directe). Le bas indique le fonctionnement normal.

5. RD+/- : Ce sont les sorties différentielles de récepteur. Elles sont les lignes 100Ω différentielles couplées par C.A. qui devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES. L'accouplement à C.A. est fait à l'intérieur du module et n'est pas ainsi exigé sur le panneau de centre serveur.

6. TD+/- : Ce sont les entrées différentielles d'émetteur. Elles C.A.-sont couplées, les lignes différentielles avec l'arrêt 100Ω différentiel à l'intérieur du module. L'accouplement à C.A. est fait à l'intérieur du module et n'est pas ainsi exigé sur le panneau de centre serveur.

Applications

●Gigabit Ethernet

●La Manche de fibre

●Commutateur pour commuter l'interface

●Applications commutées de carte mère

●Interface de routeur/serveur

●D'autres systèmes de transmission optiques
