Émetteur-récepteur optique compatible extrême 1000BASE-SX 850nm 550m de fibre de SFP
Module compatible extrême de l'émetteur-récepteur optique 1000BASE-SX SFP 850nm 550m de SFP
Caractéristiques du produit

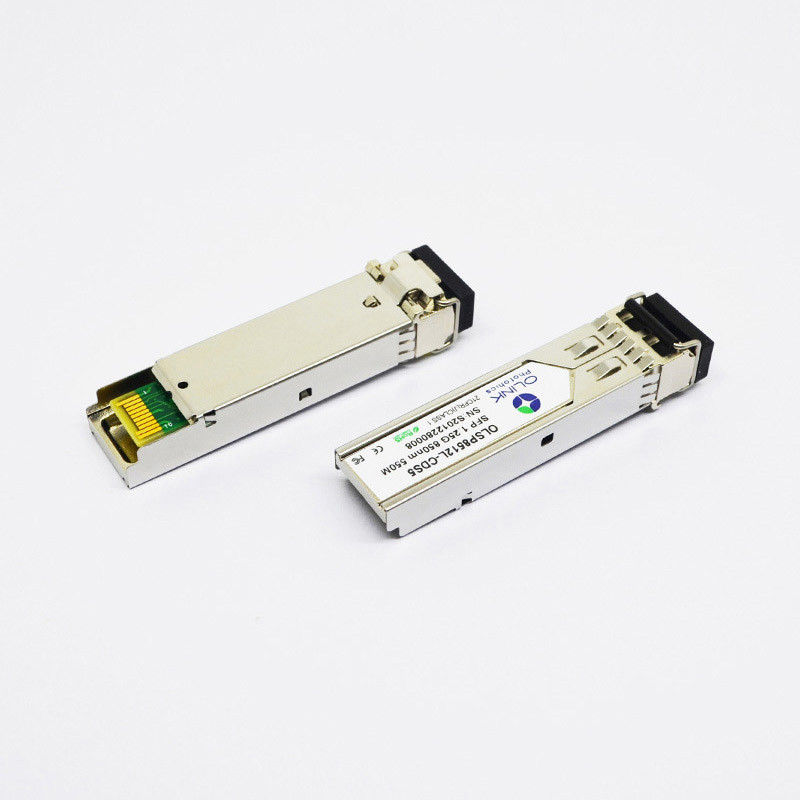

L'OLSP8512L-CDS5 d'Olinkcom est module que l'on peut brancher chaud d'émetteur-récepteur du De petite taille-Forme-facteur 3.3V. Il a conçu expressément pour les applications de communication ultra-rapides qui exigent des taux jusqu'à 11.3Gb/s, il a conçu pour être conforme avec XFP MSA. La liaison de transmission de données de module jusqu'à 40km dans la fibre du mode 9/125um unitaire.
Pin Defintion And Functions
| Pin |
Symbole |
Nom/description |
Notes |
| 1 |
VeeT |
Au sol de Tx |
|
| 2 |
Défaut de Tx |
Indication de défaut de Tx, sortie de collecteur ouvert, actif « H » |
1 |
| 3 |
Débronchement de Tx |
LVTTL a entré, cabreur interne, Tx a désactivé sur « H » |
2 |
| 4 |
MOD-DEF2 |
entrée-sortie de 2 de fil données d'interface série (SDA) |
3 |
| 5 |
MOD-DEF1 |
entrée d'horloge d'interface série de 2 fils (câble coaxial) |
3 |
| 6 |
MOD-DEF0 |
Indication actuelle modèle |
3 |
| 7 |
Taux choisi |
Aucune connexion |
|
| 8 |
Visibilité directe |
Perte de Rx de signal, sortie de collecteur ouvert, actif « H » |
4 |
| 9 |
Virez |
Au sol de Rx |
|
| 10 |
Virez |
Au sol de Rx |
|
| 11 |
Virez |
Au sol de Rx |
|
| 12 |
RD |
L'inverse la réception de données |
5 |
| 13 |
RD+ |
Réception de données |
5 |
| 14 |
Virez |
Au sol de Rx |
|
| 15 |
VccR |
Alimentation d'énergie de Rx |
|
| 16 |
VccT |
Alimentation d'énergie de Tx |
|
| 17 |
VeeT |
Au sol de Tx |
|
| 18 |
TD+ |
Transmettez les données dedans |
6 |
| 19 |
LE TD |
L'inverse transmettent des données dedans |
6 |
| 20 |
VeeT |
Au sol de Tx |
|
Notes :
1. Si haute, cette sortie indique un défaut de laser d'une certaine sorte. Le bas indique le fonctionnement normal. Et devrait être tirée vers le haut avec des 4,7 – la résistance 10KΩ sur le panneau de centre serveur.
2. Le débronchement de TX est une entrée qui est employée pour arrêter la sortie optique d'émetteur. Il est tiré vers le haut dans le module avec des 4,7 – la résistance 10KΩ. Ses états sont :
Le bas (0 – 0.8V) : Émetteur sur (>0.8, < 2="">
Haute (2.0V~Vcc+0.3V) : L'émetteur a désactivé ouvert : Émetteur handicapé
3. Mod-Def 0,1,2. Ce sont les goupilles de définition de module. Elles devraient être tirées vers le haut avec un 4.7K – la résistance 10KΩ sur le panneau de centre serveur. La tension cabreuse sera entre 2.0V~Vcc+0.3V.
Mod-Def 0 a été fondu par le module pour indiquer que le module est présent
Mod-Def 1 est la ligne d'horloge de l'interface série à deux fils pour l'identification périodique
Mod-Def 2 est la ligne de données de l'interface série à deux fils pour l'identification périodique
4. Si haute, cette sortie indique la perte du signal (visibilité directe). Le bas indique le fonctionnement normal.
5. RD+/- : Ce sont les sorties différentielles de récepteur. Elles sont les lignes 100Ω différentielles couplées par C.A. qui devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES. L'accouplement à C.A. est fait à l'intérieur du module et n'est pas ainsi exigé sur le panneau de centre serveur.
6. TD+/- : Ce sont les entrées différentielles d'émetteur. Elles C.A.-sont couplées, les lignes différentielles avec l'arrêt 100Ω différentiel à l'intérieur du module. L'accouplement à C.A. est fait à l'intérieur du module et n'est pas ainsi exigé sur le panneau de centre serveur.
Applications
●Gigabit Ethernet
●La Manche de fibre
●Commutateur pour commuter l'interface
●Applications commutées de carte mère
●Interface de routeur/serveur
●D'autres systèmes de transmission optiques
L'information de commande
| Numéro de la pièce |
Description |
| OLSP8512L-CDS5 |
SFP, 1.25Gbps, 850nm, à plusieurs modes de fonctionnement, 550m, 0~70℃, avec le moniteur diagnostique de Digital |
| OLSP8512L-IDS5 |
SFP, 1.25Gbps, 850nm, à plusieurs modes de fonctionnement, 550m, -40~85℃, avec le moniteur diagnostique de Digital
|
Votre message doit contenir entre 20 et 3 000 caractères!
