Lieu d'origine: | Shenzhen Chine |
---|---|
Nom de marque: | OLKOPTO |
Certification: | RoHS FCC CE GS UL FDA etc |
Numéro de modèle: | OLSP8512L-CDS5 |
Quantité de commande min: | 1PC |
Détails d'emballage: | Paquet individuel ou 10pcs/pallet ou 20pcs/pallet |
Délai de livraison: | 3-5 jours ouvrables |
Conditions de paiement: | T/T ou 30 jours nets |
Capacité d'approvisionnement: | 80-120k par mois |
Débit: | 1.25Gbps/1.0625Gbps | Facteur de forme: | SFP |
---|---|---|---|
Compatibilité: | Brocard | Connecteur: | Duplex de LC |
Longueur d'onde: | 850nm | Distance: | 550M |
Puissance de TX: | -9,5 | - 3dBm | DDM/DOM: | Soutenu |
Type de récepteur: | goupille | Type de fibre: | MMF |
Surligner: | 850nm émetteurs-récepteurs optiques de PIN SFP,émetteurs-récepteurs optiques de 850nm LC SFP,émetteur-récepteur de fibre de PIN 850nm |

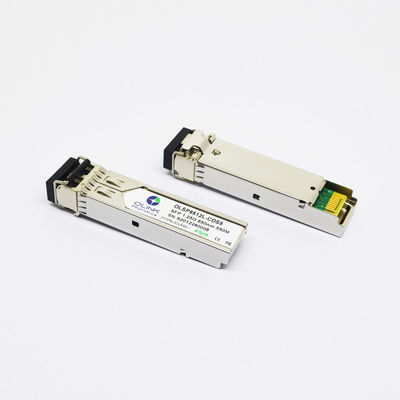

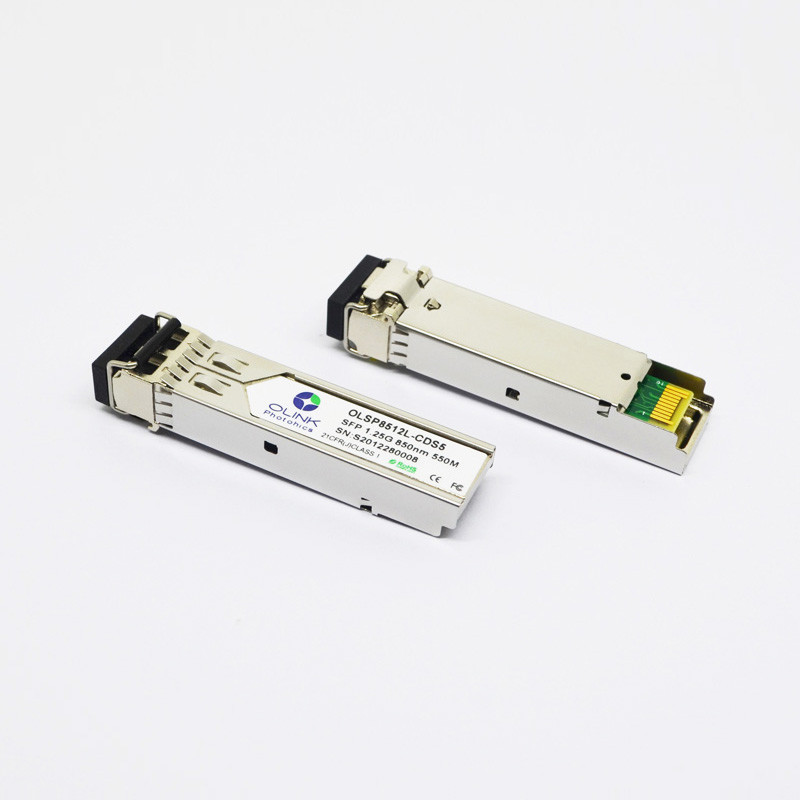

Brocard optique duplex d'émetteurs-récepteurs de PIN SFP de LC compatible pour Gigabit Ethernet
Brocard compatible 1000BASE-SX SFP 850nm 550m LC d'émetteur-récepteur optique de fibre de SFP
Describle
Cet émetteur-récepteur optique de fibre de SFP te donne une grande variété d'options de connectivité de Gigabit Ethernet pour le centre de traitement des données, le cabinet de câblage d'entreprise, et les applications de transport de fournisseur de services.
Capacités absolues
Paramètre | Symbole | Mn. | Maximum. | Unité | Note |
Tension d'alimentation | Vcc | -0,5 | 4,0 | V | |
Température de stockage | SOLIDES TOTAUX | -40 | 85 | °C | |
Hygrométrie | Rhésus | 0 | 85 | % |
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques électriques (SUPÉRIEURES (C) = ℃ 0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
Émetteur | ||||||
Oscillation différentielle d'entrée de données | VIN, PP | 250 | 1200 | mVpp | 1 | |
Débronchement de Tx à hauteur d'entrée | VIH | 2,0 | Vcc+0.3 | V | ||
Débronchement de Tx Entrée-bas | VIL | 0 | 0,8 | V | ||
Défaut de Tx à hauteur de sortie | VOH | 2,0 | Vcc+0.3 | V | 2 | |
Défaut de Tx Sortie-bas | Vol. | 0 | 0,8 | V | 2 | |
Impédance différentielle d'entrée | Rin | 100 | Ω | |||
Récepteur | ||||||
Oscillation différentielle de sortie de données | Vout, pp | 250 | 550 | mVpp | 3 | |
Visibilité directe de Rx à hauteur de sortie | VROH | 2,0 | Vcc+0.3 | V | 2 | |
Visibilité directe de Rx Sortie-basse | VROL | 0 | 0,8 | V | 2 |
Notes :
1. C.A. de TD+ /are intérieurement ajouté à l'arrêt 100Ω différentiel à l'intérieur du module.
2. La visibilité directe de défaut et de Rx de Tx sont des sorties de collecteur ouvert, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur le panneau de centre serveur. Tirez vers le haut la tension entre 2.0V et Vcc+0.3V.
3. Les sorties de RD+/- sont intérieurement C.A. couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.
Détails
●Débits binaires de soutiens 1.25Gbps/1.0625Gbps
●Connecteur duplex de LC
●Empreinte de pas que l'on peut brancher chaude de SFP
●émetteur de laser de 850nm VSCEL et détecteur photoélectrique de PIN
●Applicable pour 550m sur 50/125µm, 300m sur la connexion de 62.5/125µm MMF
●Consommation de puissance faible, < 0="">
●Interface de moniteur diagnostique de Digital
●Température de carter fonctionnante : Commerical : °C 0 à 70 Industriel : - °C 40 à 85
Applications
●Gigabit Ethernet
●La Manche de fibre
●D'autres systèmes de transmission optiques
