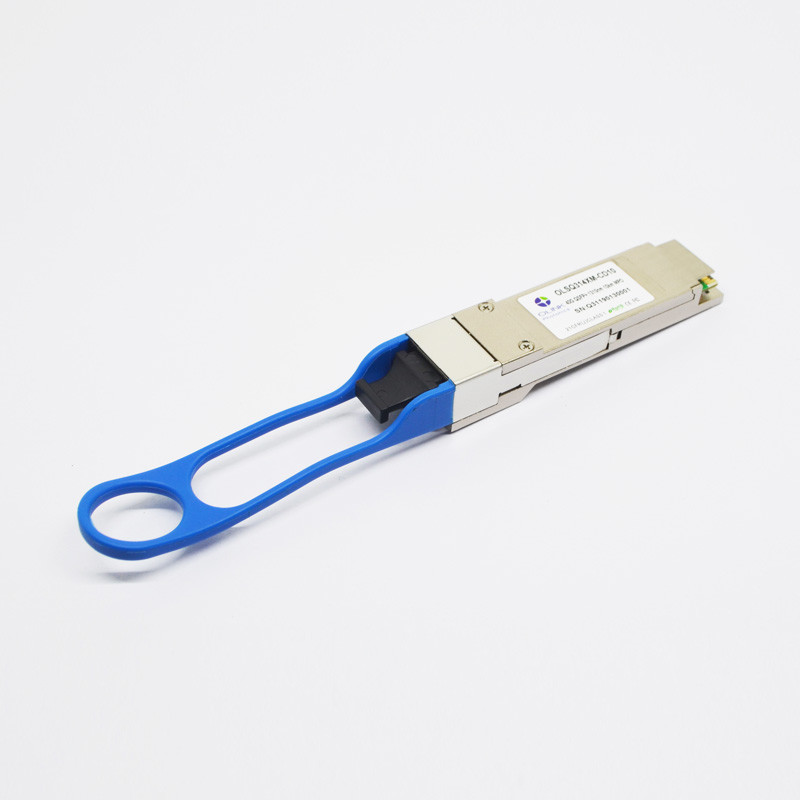

Parallèle optique 1270nm que l'on peut brancher 10km d'émetteur-récepteur de la fibre 40G QSFP+ LR4
module optique d'émetteur-récepteur des DOM MPO SMF QSFP-40GE-LR4 de 40G QSFP+ LR4 PSM 10km
Descriptions de produit
L'OLSQxx4XL-CD10 est un de quatre canaux, que l'on peut brancher, le parallèle, émetteur-récepteur fibreoptique de QSFP+ pour InfiniBand QDR/DDR/SDR, canal de la fibre 10G/8G/4G/2G. et applications de SAS. Le module optique duplex de QSFP offre l'indépendant 4 pour transmettre et recevoir les canaux, chaque capable de l'opération 10.3Gbps pour un débit global de 40Gbps 10km utilisant la fibre de mode unitaire. Ces modules sont conçus pour fonctionner au-dessus des systèmes de fibre de mode unitaire utilisant l'ensemble de lasers de 1310nm DFB. Un câble plat de fibre optique avec un connecteur de MPO/MTPTM peut être branché au récipient de module de QSFP. QSFP+ PSM LR4 est un genre d'émetteur-récepteur parallèle qui fournit la densité gauche accrue et l'épargne totale de coût du système.
Caractéristiques optiques (SUPÉRIEURES (C) = 0 à 70 ℃, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λc |
1290 |
1310 |
1330 |
nanomètre |
|
| Avenue. de puissance de sortie |
PAVEZ |
-7 |
|
+2,3 |
dBm |
|
|
Différence dans la puissance de lancement
entre deux ruelles quelconques (OMA)
|
DL |
|
|
5 |
DB |
|
| Rapport d'extinction |
ER |
3,5 |
|
|
DB |
|
| Puissance de crête, chaque ruelle |
Pp |
|
|
4 |
dBm |
|
| Pénalité de dispersion, chaque ruelle |
TDP |
|
|
3,5 |
DB |
|
|
Puissance moyenne de lancement de
émetteur, chaque ruelle
|
POFF |
|
|
-30 |
DB |
|
|
Coordonnées de masque d'oeil :
X1, X2, X3, Y1, Y2, Y3
|
VALEURS DE SPÉCIFICATIONS
0,23, 0,34, 0,43, 0,27, 0,35, 0,4
|
Rapport de coup =
5x10-5
|
| Récepteur |
| Longueur d'onde fonctionnante |
λc |
|
1310 |
|
nanomètre |
|
| Sensibilité soumise à une contrainte de récepteur dans OMA (OLSQ854XM-CDS1) |
PSEN1 |
|
|
-12,5 |
dBm |
3 |
| La moyenne reçoivent la puissance, chaque ruelle |
PAVEZ |
-11 |
|
+2,4 |
dBm |
|
| Réflectivité de récepteur |
Rrx |
|
|
-12 |
DB |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-15 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Mesuré avec le signal d'essai de conformité à TP3 pour des JUJUBES = 10-12 caractéristiques de récepteur
Caractéristiques du produit
●Modules duplex de quatre canaux d'émetteur-récepteur
●Débit de transmission jusqu'à 11.2Gbit/s par canal
●Transmission jusqu'à de 10km de fibre de mode unitaire
●Consommation de puissance faible <2>
●Température de carter fonctionnante : 0°C à +70°C
●tension d'alimentation électrique 3.3V
●RoHS 6 conforme
●Facteur de forme que l'on peut brancher chaud de QSFP
●Récipient simple de connecteur de MPO
●Fonction diagnostique numérique intégrée
Applications
●InfiniBand QDR, RDA et DTS
●Ethernet 40G
●Interconnexions à grande vitesse de propriété industrielle
●Centre de traitement des données
Olinkcom en tant qu'une fabrication, nous nous marques souvent importantes compatibles, comme Cisco, le genévrier, le Dlink, le brocard, l'extrémité, le Huawei etc.
