| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | OLKOPTO |
| Certification: | RoHs, FCC, CE, UL etc |
| Numéro de modèle: | OLSQ854XM-CDS1 |
| Quantité de commande min: | 1 PC |
| Détails d'emballage: | 4 PCs par palette |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T ou 30 jours nets |
| Capacité d'approvisionnement: | 10K par mois |
| Débit: | 40Gbps | Type de forme: | QSFP+ |
|---|---|---|---|
| Connecteur: | Connecteur de MPO | Source: | Vcsel |
| Puissance optique: | -7.6~2.4 | Sensibilité: | <-9> |
| Type de fibre: | MMF | Application: | ●Applications transmission ●Proprietary de ●Infiniband d'applications de protocole d'agrégation et d |
| Mettre en évidence: | émetteur-récepteur de 850nm 40G QSFP+,Émetteur-récepteur de MMF 40G QSFP+,émetteur-récepteur optique de 40G Qsfp+ |
||

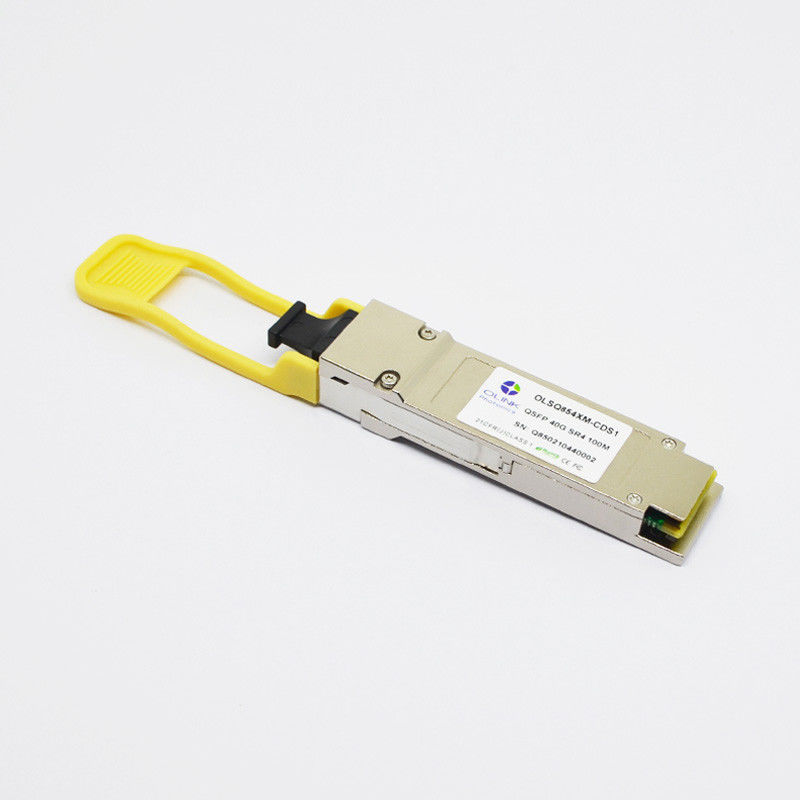

Module d'émetteur-récepteur de MMF 850nm 40G QSFP+
Module compatible d'émetteur-récepteur de Cisco QSFP-40G-SR4 40GBASE-SR4 MMF 850nm QSFP+
Descriptions de produit
Le QSFP-40G-SR4 d'Olinkcom est conçu pour l'usage dans 40 applications de Gigabit Ethernet (40GbE) au-dessus de fibre multimode. Il est conforme aux caractéristiques de QSFP+ MSA et d'IEEE 802.3ba 40GBASE-SR4. L'émetteur-récepteur de QSFP+ SR4 intègre quatre ruelles de données dans chaque direction avec chaque ruelle à donner une largeur de bande agrégée de 40 GBP. Longueurs de chaque de ruelle lien de soutiens de 100m sur la fibre multimode OM3 ou de 150m sur la fibre multimode OM4. L'émetteur optique incorpore 4 un laser du canal 850nm VCSEL, un tampon d'entrée de 4 canaux et conducteur de laser, contrôle et blocs de polarisation. Le récepteur optique incorpore une photodiode de PIN de 4 canaux, 4 une rangée du canal TIA, un tampon de sortie de 4 canaux, blocs de gestion.
Caractéristiques de fonctionnement générales
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
| Débit | DR | 9,95 | 10,3125 | 11,3 | Gb/s | |
| Tension d'alimentation | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Approvisionnement actuel | Icc5 | 450 | mA | |||
| Temp de opération de cas. | Comité technique | 0 | 70 | °C |
Caractéristiques optiques (SUPÉRIEURES (C) = 0 à 70 ℃, VCC = 3,13 à 3,47 V)
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
| Émetteur | ||||||
| Longueur d'onde fonctionnante | λ | 1483 | 1490 | 1497 | nanomètre | |
| 1543 | 1550 | 1577 | ||||
| Avenue. de puissance de sortie (permis) | PAVEZ | 0 | 6 | dBm | 1 | |
| Rapport de suppression de Côté-mode | SMSR | 30 | DB | |||
| Rapport d'extinction | ER | 8,2 | DB | |||
| Largeur spectrale de RMS | Δλ | 1 | nanomètre | |||
| Temps de hausse/automne (20%~80%) | Tr/Tf | 50 | picoseconde | |||
| Pénalité de dispersion | TDP | 3,2 | DB | |||
| Bruit relatif d'intensité | RIN | -128 | dB/Hz | |||
| Oeil optique de sortie | Conforme avec IEEE 0802.3ae | |||||
| Récepteur | ||||||
| Longueur d'onde fonctionnante | λ | 1550 | nanomètre | |||
| 1490 | ||||||
| Sensibilité de récepteur | PSEN1 | -21 | dBm | 2 | ||
| Surcharge | PAVEZ | -7 | dBm | |||
| La visibilité directe affirment | PA | -40 | dBm | |||
| La visibilité directe De-affirment | Palladium | -25 | dBm | |||
| Hystérésis de visibilité directe | Palladium-PA | 0,5 | DB | |||
Notes :
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré avec le plus mauvais ER=9 ; BER-12<10> ; 231 – 1 PRBS.
• Capacité élevée de la Manche : 40 GBP par émetteur-récepteur
• Débit de transmission jusqu'à 10.3Gbps par canal
• Vers le haut des liens de to100m sur OM3 MMF
• Laser du canal 850nm VCSEL de la Haut-fiabilité 4
• Électriquement chaud-permutable
• Conforme avec QSFP+ MSA
• Connecteur optique de MPO
• Gamme de température de fonctionnement : 0~70ºC
• Dissipation de puissance < 1="">
• Fonction de soutiens DDM
Compatibilité
• Connexion 2000 séries – N2K-C2248PQ
• Connexion 2000 séries – N2K-C2284PQ
• Connexion 3000 séries – N3K-3132PQ
• Connexion 3000 séries – N3K-3172PQ
• Connexion 3000 séries – N3K-3172TQ
• Connexion 3000 séries – N3K-C3016Q-40GE
• Connexion 3000 séries – N3K-C3064PQ
• Connexion 3000 séries – N3K-C3064PQ-10GE
• Connexion 3000 séries – N3K-C3064PQ-10GX
• Connexion 3000 séries – N3K-C3064TQ-10GT
