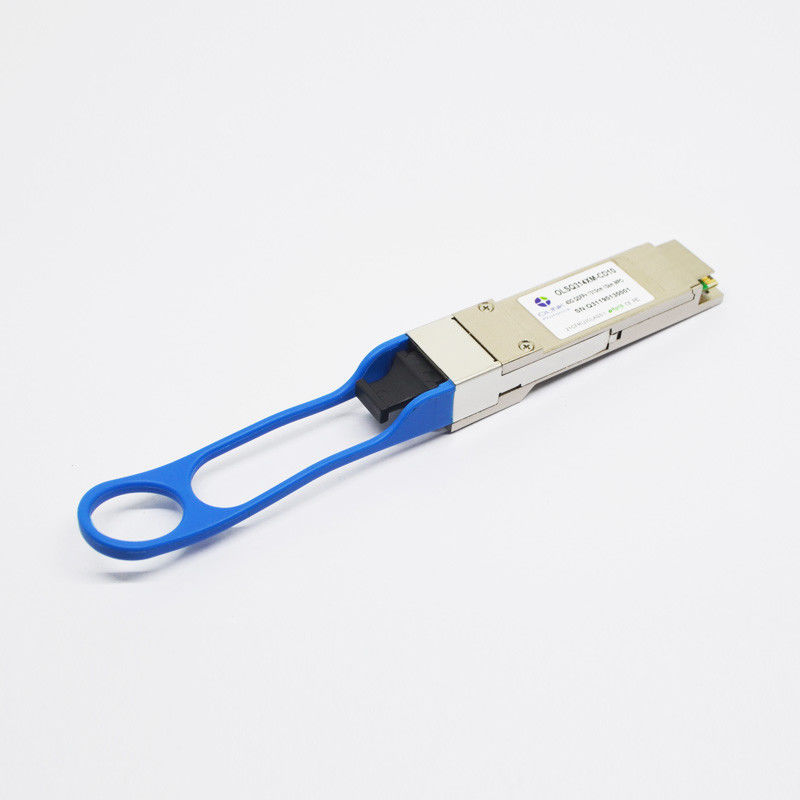

Émetteur-récepteur compatible 1310nm 10km de QSFPP-4X10GE-LR 40G QSFP+

Émetteur-récepteur compatible du genévrier QSFPP-4X10GE-LR 4x10GbE QSFP+ LR 1310nm 10km

Descriptions de produit

Cet émetteur-récepteur de 40G QSFP+ LR est compatible avec l'équipement du réseau de genévrier et équivalent au genévrier QSFPP-4X10GE-LR. Il est programmé et examiné pour fonctionner avec des commutateurs de Gigabit Ethernet du genévrier 40 (GbE), des routeurs et d'autres dispositifs optiques de transport aux centres de traitement des données d'entreprise et toute autre application de réseaux informatiques d'ordinateur à haut rendement. Il fournit un remplacement idéal à l'émetteur-récepteur d'OEM loin à moins de prix. Cet équivalent de QSFPP-4X10GE-LR contient un connecteur de MPO pour l'interface optique et un connecteur mâle 38 pour l'interface électrique.

Caractéristiques de fonctionnement générales

Paramètre	Symbole	Minute	Type	Maximum	Unités	Note
Débit binaire par ruelle	BR			11,2	Gb/s	1
Rapport d'erreur de bit	JUJUBES			10^-12		2
Distance sur SMF	D1			10	Kilomètre	3

Notes :

1. Conforme avec l'Ethernet 40G. Compatible avec Gigabit Ethernet 1/10 et la Manche de la fibre 1/2/4/8/10G.

2. Examiné avec une carte-test de PRBS 231^-1.

3. Par 40GBASE-LR4, IEEE 802.3ba.

Caractéristiques optiques (SUPÉRIEURES (C) = 0 à 70 ℃, VCC = 3,13 à 3,47 V)

Paramètre	Symbole	Mn.	Type	Maximum.	Unité	Note
Émetteur
Longueur d'onde fonctionnante	λc	1290	1310	1330	nanomètre
Avenue. de puissance de sortie	PAVEZ	-7		+2,3	dBm
Différence dans la puissance de lancement entre deux ruelles quelconques (OMA)	DL			5	DB
Rapport d'extinction	ER	3,5			DB
Puissance de crête, chaque ruelle	Pp			4	dBm
Pénalité de dispersion, chaque ruelle	TDP			3,5	DB
Puissance moyenne de lancement de émetteur, chaque ruelle	POFF			-30	DB
Coordonnées de masque d'oeil : X1, X2, X3, Y1, Y2, Y3	VALEURS DE SPÉCIFICATIONS 0,23, 0,34, 0,43, 0,27, 0,35, 0,4					Rapport de coup = 5x10-5
Récepteur
Longueur d'onde fonctionnante	λc		1310		nanomètre
Sensibilité soumise à une contrainte de récepteur dans OMA (OLSQ854XM-CDS1)	PSEN1			-12,5	dBm	3
La moyenne reçoivent la puissance, chaque ruelle	PAVEZ	-11		+2,4	dBm
Réflectivité de récepteur	Rrx			-12	DB
La visibilité directe affirment	PA	-30			dBm
La visibilité directe De-affirment	Palladium			-15	dBm
Hystérésis de visibilité directe	Palladium-PA	0,5			DB

Notes :

1. mesuré avec le signal d'essai de conformité à TP3 pour des JUJUBES = 10^-12 caractéristiques de récepteur

Caractéristiques

• Capacité élevée de la Manche : 40 GBP par optique
• Transmission jusqu'à de 10km pour la fibre du mode G.652 unitaire
• 4 rangée de laser des canaux 1310nm DFB et de détecteur photoélectrique de PIN de 4 canaux
• Électriquement chaud-permutable
• Conforme avec IEEE 802.3ba 40GBASE-PSM4
• Surveillance de diagnostics de Digital de soutiens
• RoHS6 conforme

Application

Ethernet 40G et OTU3
Applications de propriété industrielle de protocole et de densité
La télématique/connexions de commutateur et routeur de télécom
Applications d'agrégation et de carte mère de données
Réseaux informatiques d'ordinateur à haut rendement
Transmission d'Infiniband à DTS 4ch, à la RDA et à QDR

Produits connexes

NUMÉRO DE LA PIÈCE.	DÉBIT	LONGUEUR D'ONDE	DISTANCE	Type de connecteur	Nom de produit
OLSQ854XM-CDS1	40Gb/s	850nm	100m	MPO	QSFP+ SR4
OLSQ314XL-CD02	40Gb/s	1270~1330nm	2km/10Km	MPO	QSFP+ LR4 PSM
OLSQxx4XL-CD10	40Gb/s	1270~1330nm	10km	LC	QSFP+ LR4
OLSQxx4XL-CD30	40Gb/s	1270~1330nm	30km	LC	QSFP+ ER4 Lite
OLSQxx4XL-CD40	40Gb/s	1270~1330nm	40km	LC	QSFP+ ER4

Produit Tag:

Lieu d'origine:	LA CHINE
Nom de marque:	OLKOPTO
Certification:	RoHs, FCC, CE, UL etc
Numéro de modèle:	OLSQxx4XL-CD10

Quantité de commande min:	1 PC
Détails d'emballage:	4 PCs par palette
Délai de livraison:	3-5 jours ouvrables
Conditions de paiement:	T/T ou 30 jours nets
Capacité d'approvisionnement:	10K par mois

Débit:	40Gbps	Type de forme:	QSFP+
Connecteur:	MPO/MTP	Composants optiques:	DFB/PIN
Puissance optique:	-7.5~2.5	Sensibilité:	<-11>
Type de fibre:	SMF	Environnement:	Opération : 0°C à 70°C
Surligner:	QSFPP-4X10GE-LR , émetteur-récepteur de 10km 40G QSFP+ , émetteur-récepteur de 40Gbps QSFP+
