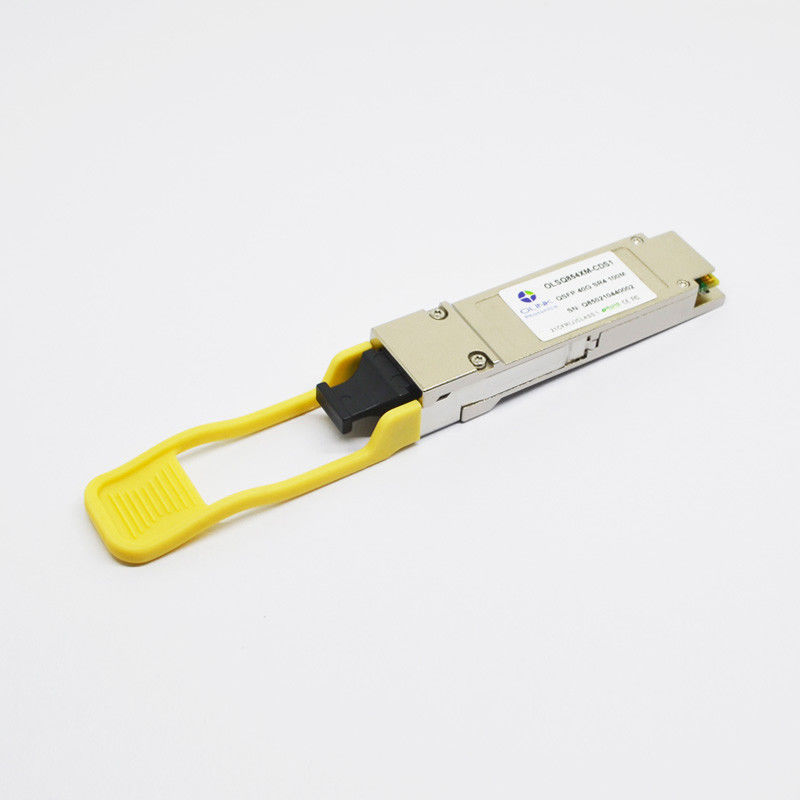

Mode multi compatible de l'émetteur-récepteur Sr4 850nm 150m Mpo de Cisco 40G QSFP+
Module optique compatible d'émetteur-récepteur de Cisco QSFP-40G-SR4 40G QSFP+ SR4 850nm 150m MPO
Description de produit
Cet émetteur-récepteur est conforme avec QSFP+ MSA, IEEE 802.3ba 40GBASE-SR4 et évasion à la norme 4x10GBASE-SR. Les fonctions de diagnostics de Digital sont également disponibles par l'intermédiaire de l'interface d'I2C, comme spécifique par le QSFP+ MSA, pour permettre l'accès aux paramètres d'emploi en temps réel. Avec ces configurations, ce facile à installer, émetteur-récepteur permutable chaud convient pour être employé dans diverses applications, telles que les centres de traitement des données, le campus et les réseaux informatiques, les interconnexions à l'intérieur et entre des commutateurs, les routeurs, les NIC et l'équipement de transport.
Capacités absolues
| Paramètre |
Symbole |
Mn. |
Maximum. |
Unité |
Note |
| Tension d'alimentation |
Vcc |
-0,5 |
3,6 |
V |
|
| Température de stockage |
SOLIDES TOTAUX |
-40 |
85 |
°C |
|
| Hygrométrie |
Rhésus |
0 |
85 |
% |
|
| Seuil de dommages, par ruelle |
Décollement |
3,4 |
|
dBm |
|
Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.
Caractéristiques de fonctionnement générales
| Paramètre |
Valeur |
Unité |
Note |
| Facteur de forme de module |
QSFP+ |
|
|
| Nombre de ruelles |
4 Tx et 4 Rx |
|
|
| Débit global maximum |
42,0 |
Gb/s |
|
| Maximum débit par ruelle |
10,3125 |
Gb/s |
|
| Protocoles soutenus |
Les applications typiques incluent 40G l'Ethernet, Infiniband, la Manche de fibre, SATA/SAS3 |
|
|
| Interface et Pin- électriques |
connecteur 38-pin, Pin- comme défini par le QSFP+ MSA |
|
|
| Interface de gestion |
Publication périodique, I2C-based, 400 kilohertz de fréquence maximum |
|
|
| Paramètre |
Symbole |
Minute |
Type |
Maximum |
Unités |
Note |
| Débit binaire par ruelle |
BR |
|
10,3125
|
|
Gb/sec |
1 |
| Rapport d'erreur de bit |
JUJUBES |
|
|
1e-12
|
|
2
|
| Distance sur OM3 MMF (CDS1) |
D1 |
|
|
100 |
mètres |
3
|
| Distance sur OM4 MMF (CDS1) |
D2 |
|
|
150 |
mètres |
3 |
Notes :
1. Conforme avec l'Ethernet 40G. Compatible avec Gigabit Ethernet 1/10 et la Manche de la fibre 1/2/4/8/10G.
2. Examiné avec une carte-test de PRBS 231-1.
3. Par 40GBASE-SR4, IEEE 802.3ba, appartiennent au numéro de la pièce : OLSQ854XM-CDS1
Caractéristiques du produit
●Soutient 9,95 à 10.3125Gb/s des débits binaires par Manche
●De quatre canaux, récipient de 1x12 MPO
●Facteur de forme que l'on peut brancher chaud de QSFP+
●Technologie de rangée de VCSEL 850nm
●Applicable pour 100m sur OM3 MMF, 150mon OM4 MMF.
●Fonctions diagnostiques numériques intégrées
●Consommation de puissance faible, < 1="">
●Interface électrique d'Unretimed XLPPI
●Température de carter fonctionnante : 0°C au °C 70
