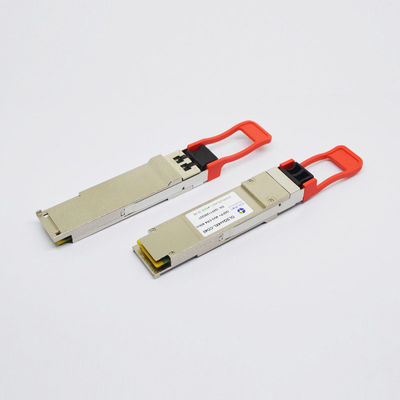

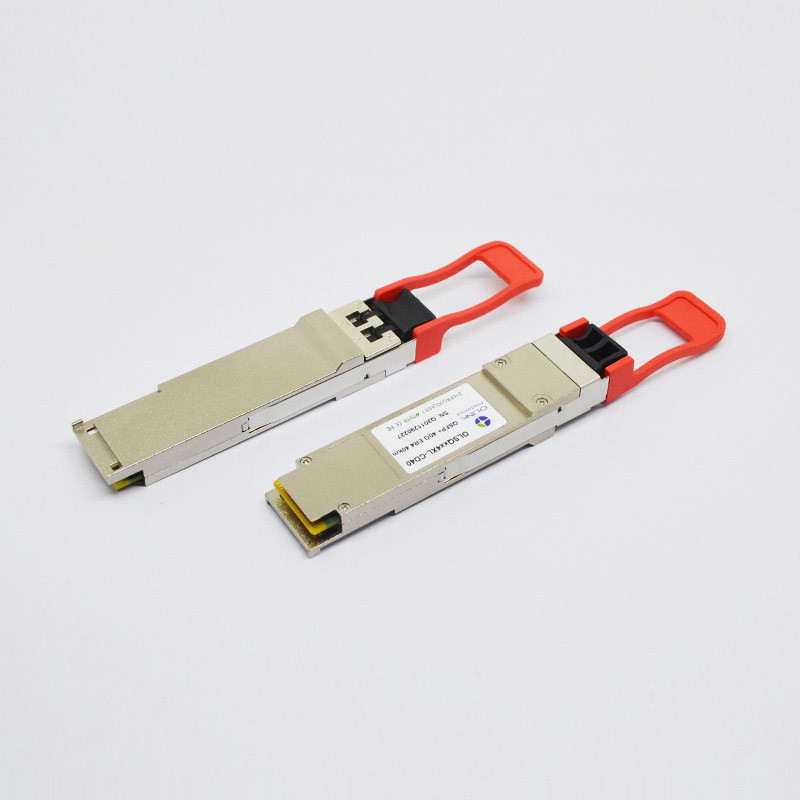

Émetteur-récepteur du mode unitaire ER4 40G QSFP+ LC 30km pour Dell Switch
QSFP+40GE QSFP+ ER4 Lite 1270~1330nm 30km LC SMF pour Dell Switch DOM Module
Caractéristiques du produit
●Interface optique de récipient duplex de LC
●Alimentation d'énergie simple de +3.3V
●4 conception des ruelles MUX/DEMUX de CWDM
●Jusqu'au débit 11.2Gb/s par longueur d'onde
●Jusqu'à la transmission de lite sur la fibre de mode unitaire (SMF)
●Dissipation de puissance faible (maximum : 3.5W)
●Construit dans la fonction diagnostique numérique
●Gamme fonctionnante de température de carter : 0℃ à 70℃
Applications
●Liens de l'Ethernet 40GBASE-ER4
●Infiniband QDR et RDA relie ensemble
●Connexions de télécom des clients 40G
Normes
●Conforme avec norme IEEE802.3ba et 40GBASE-ER4 l'Ethernet de 40G
●Conforme avec des caractéristiques de matériel de QSFP+ MSA
●Conforme avec RoHS
Description fonctionnelle
L'OLSQXX4XL-CD30 d'Olinkcom est un module d'émetteur-récepteur conçu pour des applications de télécommunication optique de lite. La conception est conforme à 40GBASE-ER4 de la norme d'IEEE P802.3ba. Le module convertit 4 canaux d'entrées (ch) des données 10Gb/s électriques en 4 signaux optiques de CWDM, et les multiplexe dans un simple canal pour la transmission 40Gb/s optique. Inverse, du côté de récepteur, le module démultiplexe optiquement une entrée 40Gb/s dans 4 signaux de canaux de CWDM, et les convertit en 4 données électriques de sortie de canal.
Les longueurs d'onde centrales des 4 canaux de CWDM sont 1271, 1291, 1311 et 1331 nanomètre comme membres de la grille de longueur d'onde de CWDM définie dans ITU-T G694.2. Il contient un connecteur duplex de LC pour l'interface optique et un connecteur mâle 148 pour l'interface électrique. Pour réduire au minimum la dispersion optique dans le système long-courrier, la fibre unimodale (SMF) doit être appliquée dans ce module.
Le produit est conçu avec le facteur de forme, connexion optique/électrique et l'interface diagnostique numérique selon l'accord multisource de QSFP+ (MSA). Il a été conçu pour rencontrer les conditions de fonctionnement externes les plus dures comprenant la température, l'humidité et l'interférence d'IEM.
Caractéristiques optiques :
| Émetteur |
| Taux de signalisation, chaque ruelle |
Gb/s |
10,3125 |
|
|
| Gamme de longueurs d'onde de quatre ruelles |
λ1 |
1264,5 |
1271 |
1277,5 |
nanomètre |
|
| |
λ2 |
1284,5 |
1291 |
1297,5 |
nanomètre |
|
| |
λ3 |
1304,5 |
1311 |
1317,5 |
nanomètre |
|
| |
λ4 |
1324,5 |
1331 |
1337,5 |
nanomètre |
|
| Puissance totale de lancement |
|
|
|
10,5 |
dBm |
|
| Puissance moyenne de lancement, chaque ruelle |
Pavg |
-2,7 |
|
+4,5 |
dBm |
2 |
| Amplitude optique de modulation, chaque ruelle (OMA) 2 |
OMA |
-0,7 |
|
5 |
dBm |
|
| Différence dans la puissance de lancement entre deux ruelles quelconques (OMA) |
|
|
|
4,7 |
DB |
|
| Rapport d'extinction |
ER |
5,5 |
|
|
DB |
|
| rapport de suppression de Côté-mode |
SMSR |
30 |
|
|
DB |
|
| Pénalité d'émetteur et de dispersion, chaque ruelle |
TDP |
|
|
2,2 |
DB |
|
| Tolérance optique de perte de retour |
|
|
|
20 |
DB |
|
| Émetteur reflectance3 |
|
|
|
– 12 |
DB |
|
| Masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Récepteur |
| Recevez le taux pour chaque ruelle |
Gb/s |
10,3125 |
|
|
| Seuil de dommages, chaque ruelle |
THd |
3,8 |
|
|
|
3 |
|
La moyenne reçoivent la puissance pour chacun
Ruelle
|
Pin |
-20,2 |
|
-1,5 |
dBm |
4, 5 |
|
Recevez la puissance dans OMA pour chacun
Ruelle
|
PinOMA |
|
|
-1 |
dBm |
|
|
Différence dans recevoir la puissance dedans
OMA entre deux ruelles quelconques
|
|
|
|
5,5 |
dBm |
|
|
Sensibilité de récepteur dans OMA pour
Chaque ruelle
|
SOMA |
|
|
-18 |
dBm |
6 |
|
Sensibilité soumise à une contrainte de récepteur dedans
OMA pour chaque ruelle
|
|
|
|
-15,8 |
dBm |
7, 8 |
| La visibilité directe affirment |
|
-35 |
|
|
dBm |
|
| Visibilité directe Deassert |
|
|
|
-20 |
dBm |
|
Plus de détails de nos produits :
Composants optiques fiables élevés et excellente conception
Laser 1.DLB et photodiode de PIN
- Longue distance de transmission.
- Grande vitesse et représentation
doigt de l'or 2.Thick
- Opération stable
- Répété branchez et débranchez
3.Plating or dur Shell
- Bonne dissipation thermique
- Ne peut pas être déformé facilement
- interférence Anti-électromagnétique
Transmission rentable et fiable
- Consommation de puissance faible et basse latence permettre à vos dispositifs de réseau de travailler efficacement
- Les DOM fonctionnent soutient le suivi en temps réel pour le statut d'émetteur-récepteur.
Test de performance complet avec notre équipement avancé
- Certifié et examiné sur le système automatique de contrôle de qualité, pour assurer la haute performance dans l'environnement de travail réel.
- Entièrement déterminé la compatibilité dans des nos commutateurs assortis.
Notre emballage et étiquetage :
- Boîte antistatique
- Paquet individuel
- 10pcs/pallet
- 20pcs/pallet
Notre mission est de fournir à l'émetteur-récepteur optique rentable SFP, SFP+, DAC, QSFP etc. la qualité fiable de 100%, délai d'obtention rapide et
grand service après-vente.
Nos tous les modules ont 3 ans de garantie !
