émetteur-récepteur LR4 PSM MikroTik des DOM QSFP+ MPO de 40G 2km 10km compatible

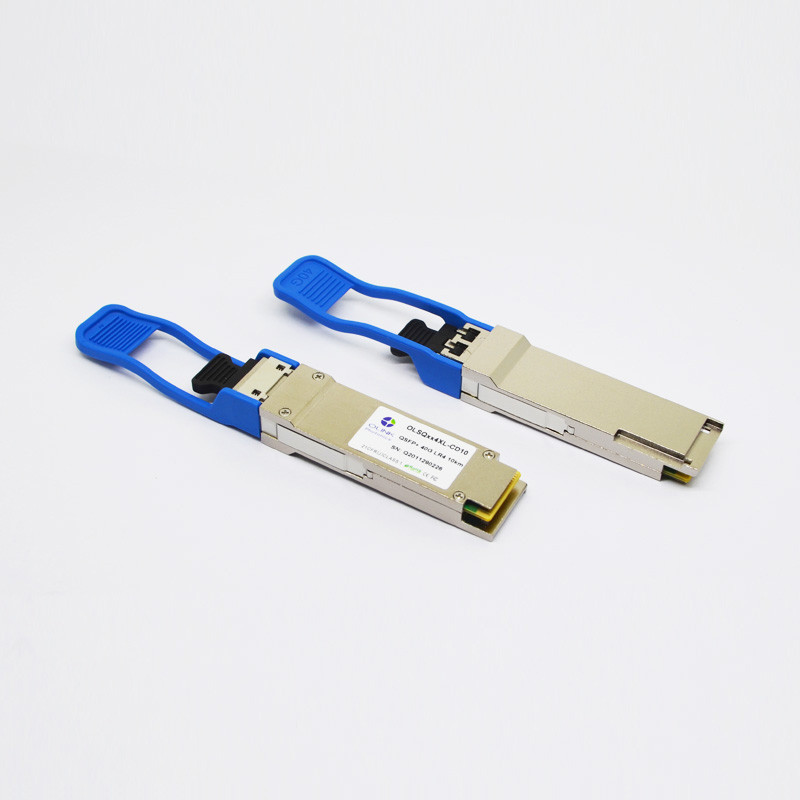

Émetteur-récepteur compatible des DOM MPO de MikroTik QSFP+ 40G LR4 PSM 1270~1330nm MPO 2km/10km
Caractéristiques du produit
●Modules duplex de quatre canaux d'émetteur-récepteur
●Débit de transmission jusqu'à 11.2Gbit/s par canal
●Transmission jusqu'à de 2km de fibre de mode unitaire
●Consommation de puissance faible <2>
●Température de carter fonctionnante
0℃~70℃
●tension d'alimentation électrique 3.3V
●RoHS 6 conforme
●Facteur de forme que l'on peut brancher chaud de QSFP
●Récipient simple de connecteur de MPO
●Fonction diagnostique numérique intégrée
Applications
●InfiniBand QDR, RDA et DTS
●Ethernet 40G
●Interconnexions à grande vitesse de propriété industrielle
●Centre de traitement des données
Descriptions de produit
L'OLSQxx4XL-CD02 d'Olinkcom est un de quatre canaux, que l'on peut brancher, le parallèle, émetteur-récepteur fibreoptique de QSFP+ pour InfiniBand QDR/DDR/SDR, canal de la fibre 10G/8G/4G/2G. et applications de SAS. Le module optique duplex de QSFP offre l'indépendant 4 pour transmettre et recevoir les canaux, chaque capable de l'opération 10.3Gbps pour un agrégat
débit de 40Gbps 2km utilisant la fibre de mode unitaire. Ces modules sont conçus pour fonctionner au-dessus des systèmes de fibre de mode unitaire utilisant l'ensemble de lasers de 1310nm DFB. Un câble plat de fibre optique avec un connecteur de MPO/MTPTM peut être branché au récipient de module de QSFP. QSFP+ PSM LR4 est un genre d'émetteur-récepteur parallèle qui fournit la densité gauche accrue et économiser total de coût du système.
Caractéristiques optiques (SUPÉRIEURES (C) = 0 à 70 ℃, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λc |
1270 |
1310 |
1350 |
nanomètre |
|
| Avenue. de puissance de sortie |
PAVEZ |
-5,2 |
|
+1 |
dBm |
|
|
Différence dans la puissance de lancement
entre deux ruelles quelconques (OMA)
|
DL |
|
|
5 |
DB |
|
| Rapport d'extinction |
ER |
3,5 |
|
|
DB |
|
| Puissance de crête, chaque ruelle |
Pp |
|
|
4 |
dBm |
|
| Pénalité de dispersion, chaque ruelle |
TDP |
|
|
3,5 |
DB |
|
|
Puissance moyenne de lancement de
émetteur, chaque ruelle
|
POFF |
|
|
-30 |
DB |
|
|
Coordonnées de masque d'oeil :
X1, X2, X3, Y1, Y2, Y3
|
VALEURS DE SPÉCIFICATIONS
0,23, 0,34, 0,43, 0,27, 0,35, 0,4
|
Rapport de coup =
5x10-5
|
| Récepteur |
| Longueur d'onde fonctionnante |
λc |
1270 |
|
1350 |
nanomètre |
|
| Sensibilité soumise à une contrainte de récepteur dans OMA (OLSQ854XM-CDS1) |
PSEN1 |
|
|
-11,5 |
dBm |
1 |
| La moyenne reçoivent la puissance, chaque ruelle |
PAVEZ |
-11 |
|
+2,4 |
dBm |
|
| Réflectivité de récepteur |
Rrx |
|
|
-12 |
DB |
|
| La visibilité directe affirment |
PA |
-30 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-15 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Plus de détails de nos produits :
Composants optiques fiables élevés et excellente conception
Laser 1.DLB et photodiode de PIN
- Longue distance de transmission.
- Grande vitesse et représentation
doigt de l'or 2.Thick
- Opération stable
- Répété branchez et débranchez
3.Plating or dur Shell
- Bonne dissipation thermique
- Ne peut pas être déformé facilement
- interférence Anti-électromagnétique
Transmission rentable et fiable
- Consommation de puissance faible et basse latence permettre à vos dispositifs de réseau de travailler efficacement
- Les DOM fonctionnent soutient le suivi en temps réel pour le statut d'émetteur-récepteur.
Test de performance complet avec notre équipement avancé
- Certifié et examiné sur le système automatique de contrôle de qualité, pour assurer la haute performance dans l'environnement de travail réel. Entièrement déterminé la compatibilité dans des nos commutateurs assortis.
Notre emballage et étiquetage :
- Boîte antistatique
- Paquet individuel
- 10pcs/pallet
- 20pcs/pallet
Nos tous les modules ont 3 ans de garantie !
