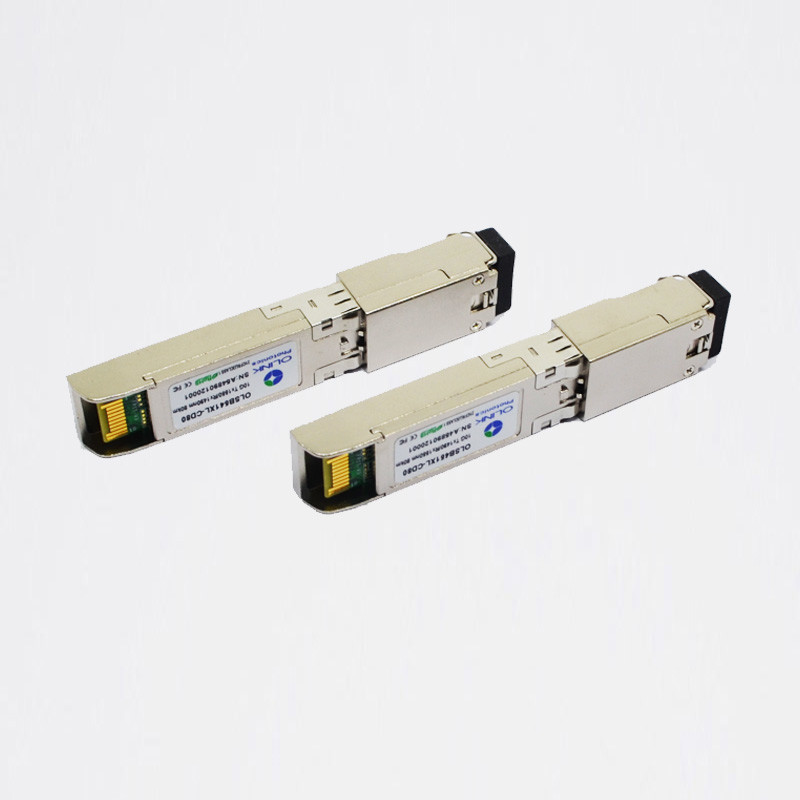

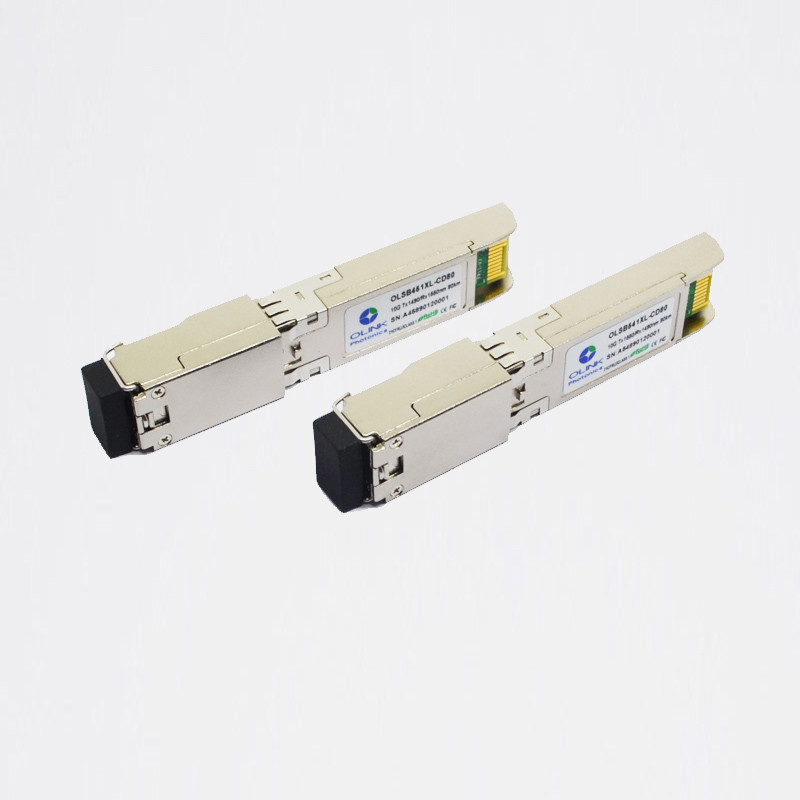

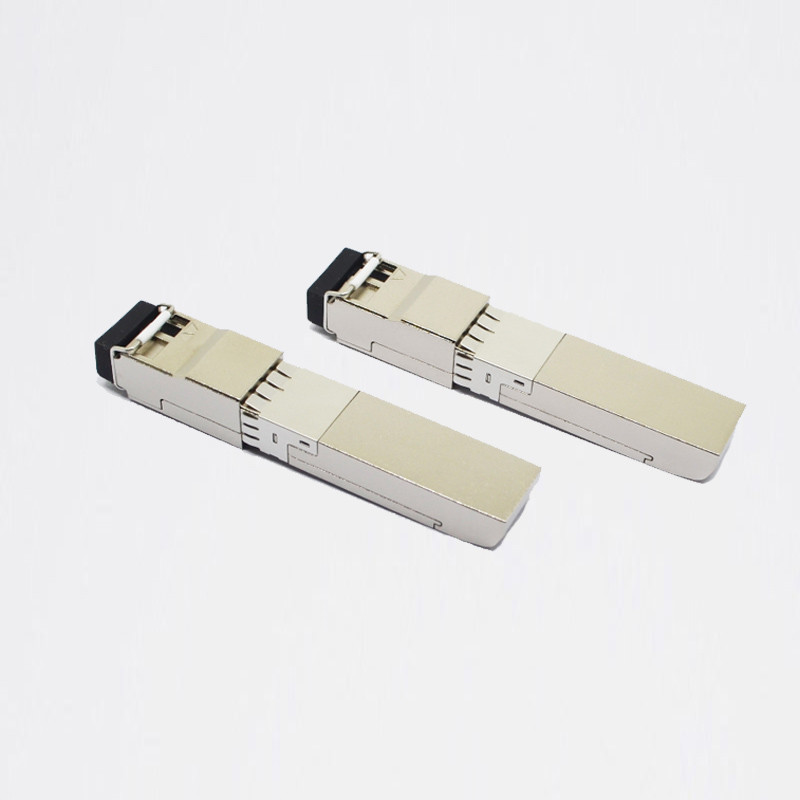

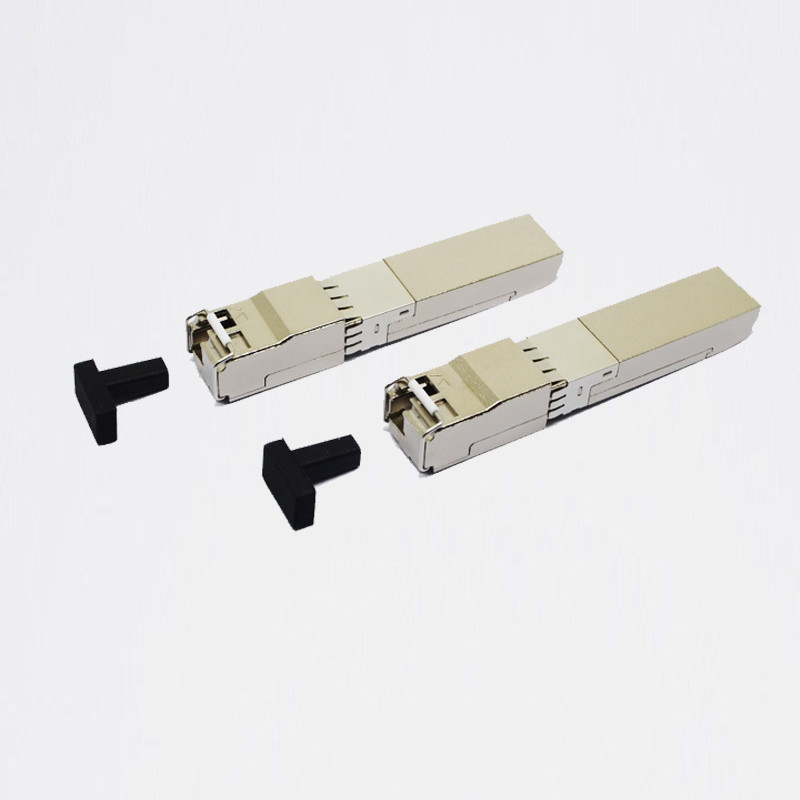

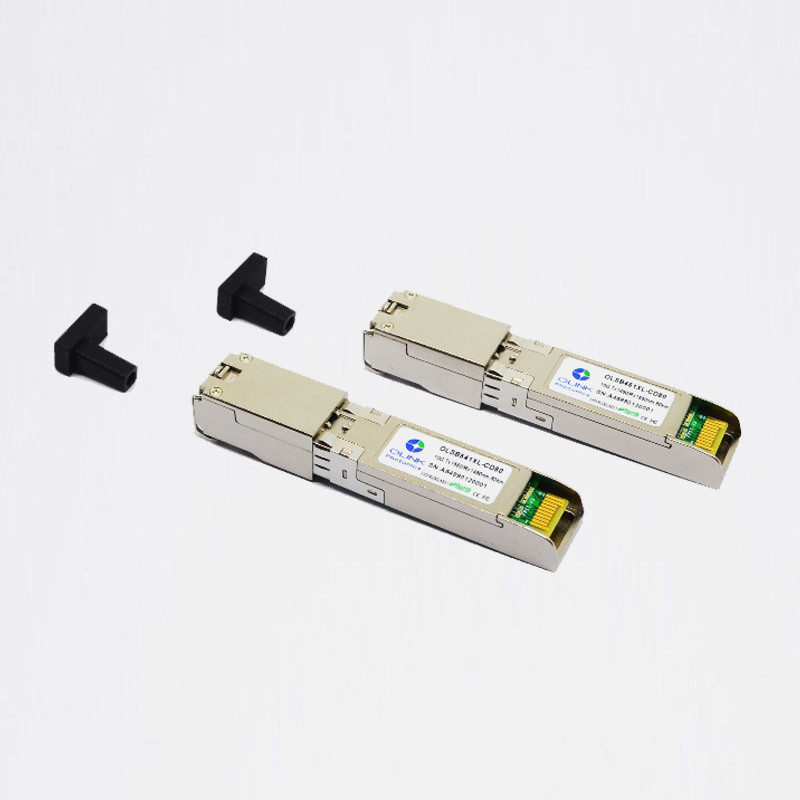

Émetteur-récepteur compatible de 10GBASE-BX80-U BiDi SFP+ 1490nm/1550nm Cisco 80km LC SMF
Caractéristiques optiques (SUPÉRIEURES (C) = 0 à 70 ℃, VCC = 3,13 à 3,47 V)
| Paramètre |
Symbole |
Mn. |
Type |
Maximum. |
Unité |
Note |
| Émetteur |
| Longueur d'onde fonctionnante |
λ |
1483 |
1490 |
1497 |
nanomètre |
|
| 1543 |
1550 |
1577 |
|
| Avenue. de puissance de sortie (permis) |
PAVEZ |
0 |
|
6 |
dBm |
1 |
| Rapport de suppression de Côté-mode |
SMSR |
30 |
|
|
DB |
|
| Rapport d'extinction |
ER |
8,2 |
|
|
DB |
|
| Largeur spectrale de RMS |
Δλ |
|
|
1 |
nanomètre |
|
| Temps de hausse/automne (20%~80%) |
Tr/Tf |
|
|
50 |
picoseconde |
|
| Pénalité de dispersion |
TDP |
|
|
3,2 |
DB |
|
| Bruit relatif d'intensité |
RIN |
|
|
-128 |
dB/Hz |
|
| Oeil optique de sortie |
Conforme avec IEEE 0802.3ae |
| Récepteur |
| Longueur d'onde fonctionnante |
λ |
|
1550 |
|
nanomètre |
|
| |
1490 |
|
|
| Sensibilité de récepteur |
PSEN1 |
|
|
-21 |
dBm |
2 |
| Surcharge |
PAVEZ |
|
|
-7 |
dBm |
|
| La visibilité directe affirment |
PA |
-40 |
|
|
dBm |
|
| La visibilité directe De-affirment |
Palladium |
|
|
-25 |
dBm |
|
| Hystérésis de visibilité directe |
Palladium-PA |
0,5 |
|
|
DB |
|
Notes :
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré avec le plus mauvais ER=9 ; BER-12<10> ; 231 – 1 PRBS.
Caractéristiques diagnostiques de Digital
Les émetteurs-récepteurs OLSBxx1XL-CD80 peuvent être employés dans les systèmes hôtes qui exigent des diagnostics numériques intérieurement ou extérieurement calibrés.
| Paramètre |
Symbole |
Unités |
Mn. |
Maximum. |
Exactitude |
Note |
| La température d'émetteur-récepteur |
DTemp-E |
ºC |
-5 |
+75 |
±5ºC |
1 |
| Tension d'alimentation d'émetteur-récepteur |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Courant de polarisation d'émetteur |
DBias |
mA |
0 |
127 |
±10% |
2 |
| Émetteur de puissance de sortie |
Puissance DTx |
dBm |
-2 |
+7 |
±2dB |
|
| Puissance d'entrée moyenne de récepteur |
Puissance DRx |
dBm |
-24 |
-6 |
±2dB |
|
Notes :
1. Intérieurement mesuré
2. L'exactitude du courant de polarisation de Tx est 10% du courant réel du conducteur de laser au laser
Caractéristiques du produit
●Soutient 9,95 à 11.3Gb/s des débits binaires
●Connecteur recto de LC
●Empreinte de pas que l'on peut brancher chaude de SFP+
●Émetteur refroidi de 1490nm EML, récepteur de 1550nm APD
●Émetteur refroidi de 1550nm EML, récepteur de 1490nm APD
●Applicable pour la connexion de 80km SMF
●Consommation de puissance faible, < 1="">
●Interface de moniteur diagnostique de Digital
●Interface optique conforme à IEEE 802.3ae 10GBASE-ZR
●Interface électrique conforme à SFF-8431
●Température de carter fonctionnante : Commerical : °C 0 à 70
Applications
●Ethernet 10.3125Gbps
●10GBASE-LW à 9.953Gbps
●L'autre lien optique
L'information de commande
| Numéro de la pièce |
Description |
| OLSB451XL-CD80 |
SFP+Bidi, 9,95 à 11,3Gb/s,1490/1550nm,80km,0~70℃, aveclemoniteurdiagnostiquedeDigital |
| OLSB541XL-CD80 |
SFP+Bidi, 9,95 à 11.3Gb/s, 1550/1490nm, 80km, 0~70℃, avec le moniteur diagnostique de Digital |
| Notes : Quand longueurs d'onde de CWDM, la longueur d'onde spacling>20nm |
