| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | OLKOPTO |
| Certification: | RoHs, FCC, CE, UL etc |
| Numéro de modèle: | OLSB541XL-CD80 |
| Quantité de commande min: | 1 PC |
| Détails d'emballage: | Palette de paquet individuel OU de 10 PCs OU palette de 20 PCs |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T ou 30 jours nets |
| Capacité d'approvisionnement: | 2k par mois |
| Débit: | 10Gb/s | Type: | SFP+ |
|---|---|---|---|
| Longueur d'onde de Tx/Rx: | 1550/1490nm | Distance: | 80km |
| Source: | Émetteur refroidi de 1550nm EML, récepteur de 1490nm APD | Température de fonctionnement: | 0~70℃ |
| Compatibilité: | MSA à plusieurs fournisseurs compatible | Application: | ●10.3125Gbps Ethernet ●10GBASE-LW au lien optique du ●Other 9.953Gbps |
| Mettre en évidence: | Émetteur-récepteur optique de BiDi 10G SFP+,émetteur-récepteur optique de 1490nm SFP+,BiDi 10gbe sfp+ |
||

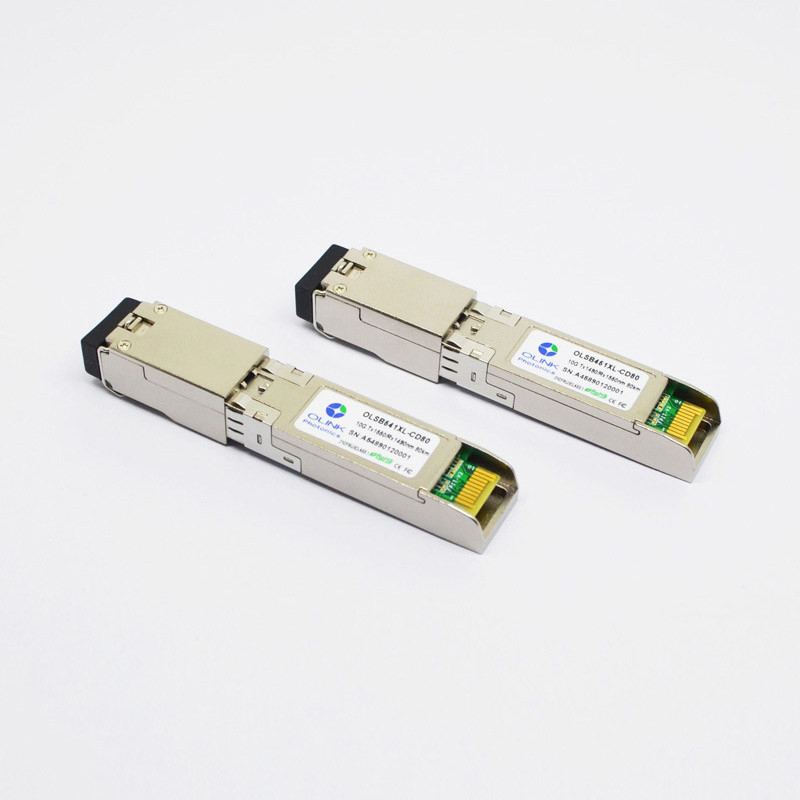

émetteur-récepteur optique de 1550nmTX 1490nmRX 10G SFP+
Émetteur-récepteur compatible de Cisco SFP-10G-BX80D BiDi SFP+ 1550nmTX/1490nmRX 80km
Données techniques principales
| Longueur d'onde de TX : | 1490 nanomètre. | Type de supports : | Fibre unimodale (SMF) |
| RX Wavelenght : | 1550 nanomètre. | Distance maximum : | 80km |
| Débit soutenu : | 1.0625-10.52 GBP | Applications soutenues : | la Manche de la fibre 10G (10,52 GBP), la Manche de la fibre 8G (8,5 GBP), la Manche de la fibre 4G (4,25 GBP), la Manche de la fibre 2G (2,125 GBP), la Manche de la fibre 1G (1,0625 GBP) |
| Connecteurs : | Double LC | Type d'émetteur : | Laser d'EML |
| Puissance de transmission minimum : | 0 DBs | Type de récepteur : | Photodiode d'APD |
| Puissance de transmission maximum : | DB 6 | Conformité : | CE, classe 1 FDA et sécurité des lasers IEC60825-1 conforme, RoHS, SFF-8431, SFP MSA |
| Sensibilité de récepteur : | -21 dBm | Puissance : | alimentation d'énergie simple de +3.3V |
Caractéristiques optiques (SUPÉRIEURES (C) = 0 à 70 ℃, VCC = 3,13 à 3,47 V)
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
| Émetteur | ||||||
| Longueur d'onde fonctionnante | λ | 1483 | 1490 | 1497 | nanomètre | |
| 1543 | 1550 | 1577 | ||||
| Avenue. de puissance de sortie (permis) | PAVEZ | 0 | 6 | dBm | 1 | |
| Rapport de suppression de Côté-mode | SMSR | 30 | DB | |||
| Rapport d'extinction | ER | 8,2 | DB | |||
| Largeur spectrale de RMS | Δλ | 1 | nanomètre | |||
| Temps de hausse/automne (20%~80%) | Tr/Tf | 50 | picoseconde | |||
| Pénalité de dispersion | TDP | 3,2 | DB | |||
| Bruit relatif d'intensité | RIN | -128 | dB/Hz | |||
| Oeil optique de sortie | Conforme avec IEEE 0802.3ae | |||||
| Récepteur | ||||||
| Longueur d'onde fonctionnante | λ | 1550 | nanomètre | |||
| 1490 | ||||||
| Sensibilité de récepteur | PSEN1 | -21 | dBm | 2 | ||
| Surcharge | PAVEZ | -7 | dBm | |||
| La visibilité directe affirment | PA | -40 | dBm | |||
| La visibilité directe De-affirment | Palladium | -25 | dBm | |||
| Hystérésis de visibilité directe | Palladium-PA | 0,5 | DB | |||
Notes :
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae.
2. Mesuré avec le plus mauvais ER=9 ; BER-12<10> ; 231 – 1 PRBS.
Caractéristiques du produit
●Soutient 9,95 à 11.3Gb/s des débits binaires
●Empreinte de pas que l'on peut brancher chaude de SFP+
●Émetteur refroidi de 1490nm EML, récepteur de 1550nm APD
●Émetteur refroidi de 1550nm EML, récepteur de 1490nm APD
●Applicable pour la connexion de 80km SMF
●Consommation de puissance faible, < 1="">
Descriptions de produit
OLSB541XL-CD80 emploie l'émetteur de bonne qualité de laser d'EML avec actionner la longueur d'onde nominale à 1490 récepteurs de nanomètre et 1550 de nanomètre APD de photodiode. Il soutiennent des diagnostics optiques de DDM/DOM, avec pour fournir des informations diagnostiques au sujet des conditions de fonctionnement actuelles. OLSB541XL-CD80 fonctionne dans la température ambiante 0°-70°C standard et a l'interface simple de LC. SFP+ soutiennent le débit 1.0625-10.52 de GBP et des applications telles que la Manche de la fibre 10G (10,52 GBP)|la Manche de la fibre 8G (8,5 GBP)|la Manche de la fibre 4G (4,25 GBP)|la Manche de la fibre 2G (2,125 GBP)|la Manche de la fibre 1G (1,0625 GBP).
Application
Réseau de zone de stockage
Data Center
Interconnexions de la Manche de fibre au-dessus d'épine dorsale
Interconnexions des réseaux d'entreprises San
d'autres liens optiques
