Lieu d'origine: | Shenzhen Chine |
---|---|
Nom de marque: | OLKOPTO |
Certification: | RoHS FCC CE GS UL FDA etc |
Numéro de modèle: | OLSP851XL-CDS3 |
Quantité de commande min: | 1PC |
Détails d'emballage: | Paquet individuel ou 10pcs/pallet ou 20pcs/pallet |
Délai de livraison: | 3-5 jours ouvrables |
Conditions de paiement: | T/T ou 30 jours nets |
Capacité d'approvisionnement: | 80-120k par mois |
Facteur de forme: | SFP+ | Débit: | débits binaires 11.3Gb/s |
---|---|---|---|
Compatibilité: | Brocard | Connecteur: | Duplex de LC |
Distance: | 300m | Longueur d'onde: | 850nm |
DDM/DOM: | Soutenu | La température: | °C 0~70 |
Surligner: | émetteur-récepteur de SR de 10G SFP+,émetteur-récepteur de Sr de 850nm sfp+,SR de 10G SFP+ |

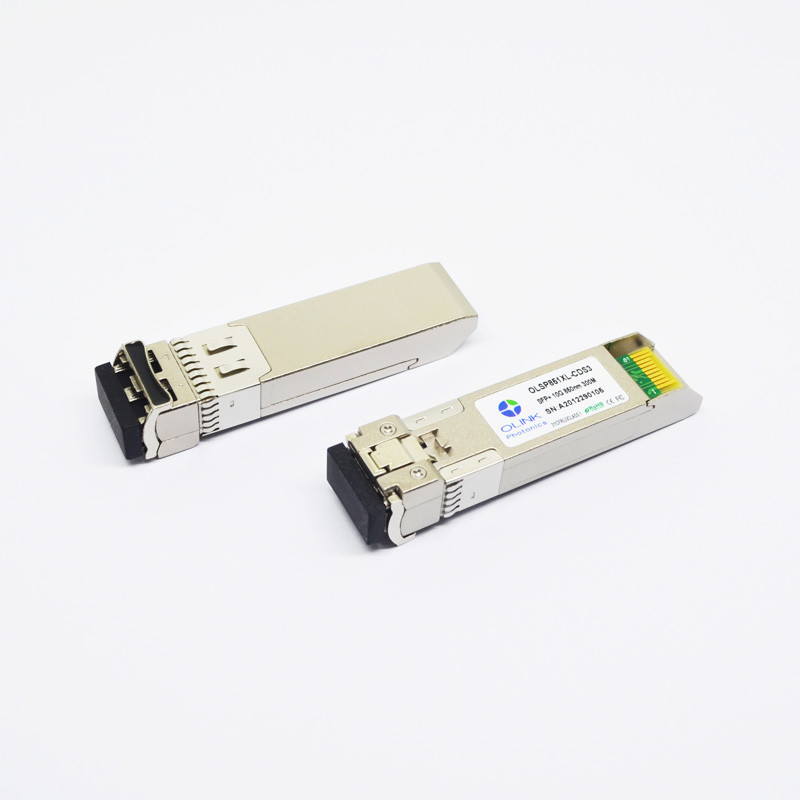

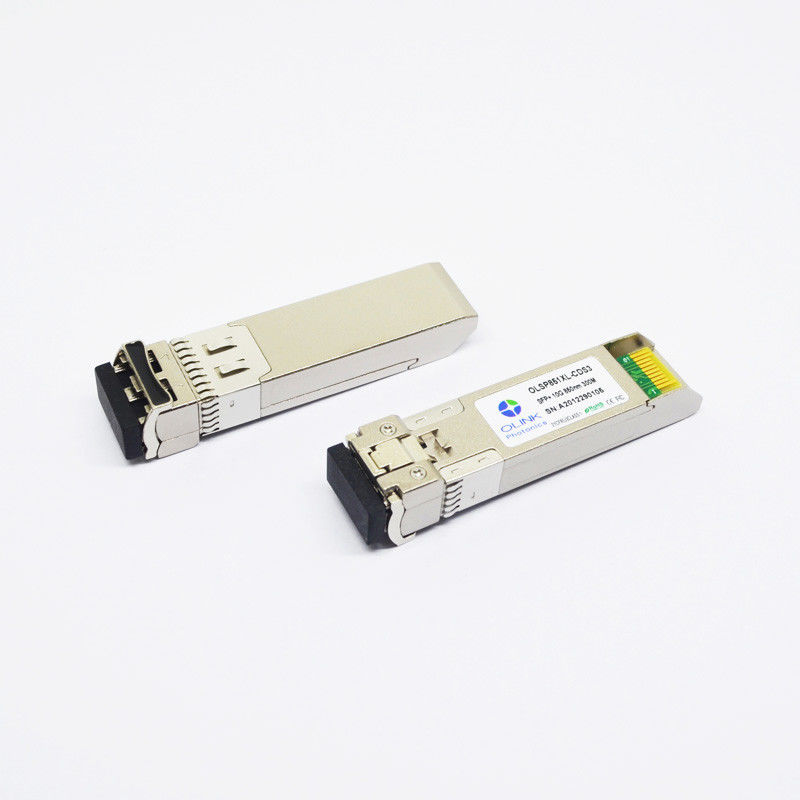

Brocard d'émetteur-récepteur de Sr de SR des DOM MMF 850nm 300m 10G SFP+ compatible
émetteur-récepteur compatible optique des DOM MMF 850nm 300m du brocard LC de fibre de SR de 10G SFP+
Caractéristiques électriques (SUPÉRIEURES (C) = ℃0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
Émetteur | ||||||
Oscillation différentielle d'entrée de données | VINPP | 180 | 700 | mVpp | 1 | |
Transmettez la tension de débronchement | VD | VCC-0.8 | Vcc | V | ||
Transmettez pour permettre la tension | TSV | Vé | Vee+0.8 | |||
Impédance différentielle d'entrée | Rin | 100 | Ω | |||
Récepteur | ||||||
Oscillation différentielle de sortie de données | Vout, pp | 300 | 850 | mVpp | 2 | |
Temps de montée de sortie et temps de chute | TR, Tf | 28 | Picoseconde | 3 | ||
La visibilité directe a affirmé | VLOS_F | 2 | Vcc_HOST | V | 4 | |
La visibilité directe De-a affirmé | VLOS_N | Vé | Vee+0.8 | V | 4 |
Note :
1. Relié directement aux goupilles d'entrée de données de TX. Accouplement à C.A. des goupilles dans le conducteur IC de laser.
2. Dans l'arrêt 100Ω différentiel.
3. 20 – 80%. Mesuré avec le panneau de sondage de conformité de module et la carte-test d'OMA. L'utilisation de l'ordre quatre 1's et quatre 0's dans le PRBS 9 est une alternative acceptable.
4. La visibilité directe est un résultat de collecteur ouvert. Devrait être tiré vers le haut avec 4.7kΩ – 10kΩ sur le centre serveur le conseil. Le fonctionnement normal est la logique 0 ; la perte de signal est la logique 1.
Caractéristiques optiques (SUPÉRIEURES (C) = ℃0 à 70, SUPÉRIEUR (I) =-40 à ℃ 85, VCC = 3,13 à 3,47 V)
Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Note |
Émetteur | ||||||
Longueur d'onde fonctionnante | λ | 810 | 850 | 880 | nanomètre | |
Avenue. de puissance de sortie (permis) | PAVEZ | -6 | 0 | dBm | 1 | |
Rapport d'extinction | ER | 3,5 | DB | |||
Largeur spectrale de RMS | Δλ | 0,85 | nanomètre | |||
Temps de hausse/automne (20%~80%) | Tr/Tf | 50 | picoseconde | 2 | ||
Pénalité de dispersion | TDP | 2 | DB | |||
Oeil optique de sortie | Conforme avec IEEE 0802.3ae | |||||
Récepteur | ||||||
Longueur d'onde fonctionnante | 840 | 850 | 860 | nanomètre | ||
Sensibilité de récepteur (ER=4.5) | PSEN1 | -11,1 | dBm | 3 | ||
Surcharge | PAVEZ | 0,5 | dBm | |||
La visibilité directe affirment | PA | -30 | dBm | |||
La visibilité directe De-affirment | Palladium | -12 | dBm | |||
Hystérésis de visibilité directe | Palladium-PA | 0,5 | DB |
Notes :
1. Mesuré à 10.3125b/s avec la carte-test de NRZ de PRBS 231 – 1.
2. 20%~80%
3. Sous l'ER le plus mauvais case=4.5@ 10,3125 Gb/s avec la carte-test de NRZ de PRBS 231 - 1 pour les JUJUBES < 1x10="">-12
Caractéristiques du produit
●Les appuis jusqu'à 11.3Gb/s des débits binaires
●Connecteur duplex de LC
●Empreinte de pas que l'on peut brancher chaude de SFP+
●émetteur de 850nm VCSEL, détecteur photoélectrique de PIN
●Température de carter fonctionnante : Commerical : 0~70°C
Applications : la Manche de la fibre 10G et d'autres liens optiques.
