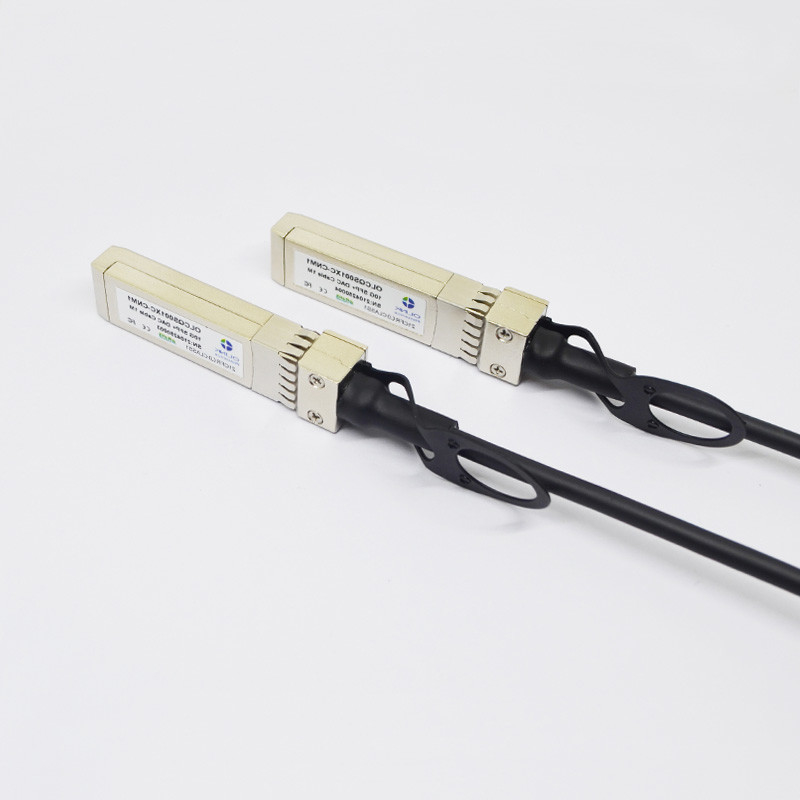

Connecteur compatible de goupilles du genévrier 10G SFP+ DAC Twinax Cable 3M With 20

SFP+ DAC Specifications

Nombre de ruelles

Tx et Rx

Débit de la Manche

10,3125 GBP

Température de fonctionnement

0 à + 70°C

Température de stockage

-40 à + 85°C

Tension d'alimentation

3,3 nominal de V

Interface électrique

connecteur de 20 bornes

Interface de gestion

Publication périodique, I2C

Pin

Logique

Symbole

Description

1

VeeT

Au sol d'émetteur de module

2

LVTTL-O

Tx_Fault

Défaut d'émetteur de module

3

LVTTL-I

Tx_Disable

Débronchement d'émetteur ; Arrête la sortie de laser d'émetteur

4

LVTTL-I/O

SDA

ligne de données à 2 fils d'interface série (mêmes que MOD-DEF2 dans INF-8074i)

5

LVTTL-I/O

Câble coaxial

horloge à 2 fils d'interface série (mêmes que MOD-DEF1 dans INF-8074i)

6

Mod_ABS

Module absent, relié à VeeT ou VeeR dans le module

7

LVTTL-I

RS0

Rate Select 0, commande sur option le récepteur de module de SFP+

8

LVTTL-O

Rx_LOS

Perte de récepteur d'indication de signal (dans FC a indiqué comme Rx_LOS et dans l'Ethernet indiqué comme signal détectez)

9

LVTTL-I

RS1

Rate Select 1, commande sur option l'émetteur de module de SFP+

10

Virez

Au sol de récepteur de module

11

Virez

Au sol de récepteur de module

12

CML-O

RD

Le récepteur a inversé la sortie de données

13

CML-O

RD+

Le récepteur Non-a inversé la sortie de données

14

Virez

Au sol de récepteur de module

Numéro de la pièce

Description

OLSP01XC-CN3

SFP+, jusqu'à 10 Gb/s, câble cuivre, 0~70℃, 3M

OLSP01XC-IN3

SFP+, jusqu'à 10Gb/s, câble cuivre, -40~85℃, 3M
