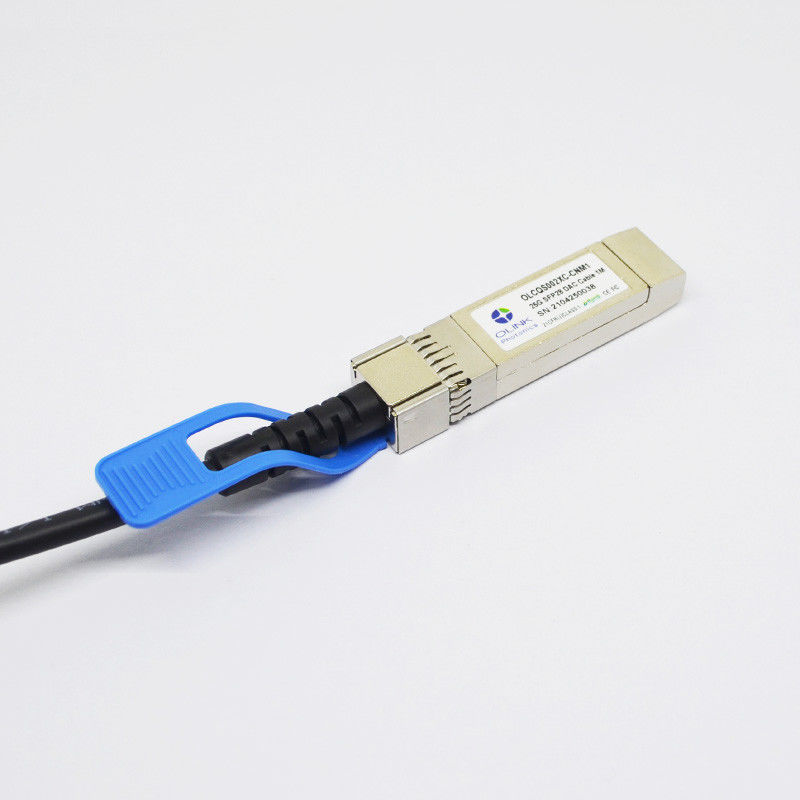

Câbles 3M Cisco Compatible de SFP28 DAC Cable Copper 25G Twinax

Câble direct passif compatible 3M de Twinax d'en cuivre d'attache de Cisco SFP-H25G-CU3M 25G SFP28

Les câbles équipés passifs du SFP28 d'Olinkcom sont la haute performance, solutions rentables d'entrée-sortie pour l'Ethernet 25G. Les câbles cuivre SFP28 permettent le matériel fabrique pour réaliser la densité, la configuration et l'utilisation gauches élevées à un coût bas même et à un budget de puissance réduit

Caractéristiques à grande vitesse

Paramètre	Symbole	Minute	Type	Maximum	Unités	Notes
Impédance différentielle	RIN, PP	90	100	110	Ω
Perte par insertion	SDD21	8		22,48	DB	À 12,8906 gigahertz
Différentiel Perte de retour	SDD11	12,45		Voyez 1	DB	À 0,05 à 4,1 gigahertz
Différentiel Perte de retour	SDD22	3,12		Voyez 2	DB	À 4,1 à 19 gigahertz
Commun-mode à commun-mode perte de retour de sortie	SCC11	2			DB	À 0,2 à 19 gigahertz
Commun-mode à commun-mode perte de retour de sortie	SCC22	2			DB	À 0,2 à 19 gigahertz
Différentiel au commun-mode perte de retour	SCD11	12		Voyez 3	DB	À 0,01 à 12,89 gigahertz
Différentiel au commun-mode perte de retour	SCD22	10,58		Voyez 4	DB	À 12,89 à 19 gigahertz
Différentiel au mode commun Perte de conversion	SCD21-IL	10				À 0,01 à 12,89 gigahertz
				Voyez 5	DB	À 12,89 à 15,7 gigahertz
		6,3				À 15,7 à 19 gigahertz
Marge d'opération de la Manche	COM	3			DB

Notes :

Coefficient de réflexion donné par l'équation SDD11 (DB) < 16="">
Coefficient de réflexion donné par l'équation SDD11 (DB) < 10="">
Coefficient de réflexion donné par l'équation SCD11 (DB) < 22="" -="">
Coefficient de réflexion donné par l'équation SCD11 (DB) < 15="" -="">
Coefficient de réflexion donné par l'équation SCD21 (DB) < 27="" -="">

Conformité de réglementation

Caractéristique	Méthode d'essai	Représentation
Décharge électrostatique (ESD) aux goupilles électriques	Méthode 3015,7 de MIL-STD-883C	Classe 1 (volts >2000)
Perturbation électromagnétique (IEM)	Classe B de FCC	Conforme avec des normes
	Classe B du Cenelec EN55022
	Classe B de CISPR22 ITE
Immunité de rf (IFR)	IEC61000-4-3	Ne montrez typiquement aucun effet mesurable d'un champ de 10V/m balayé de 80 à 1000MHz
Conformité de RoHS	RoHS 2011/65/EU et lui directifs est les directives 6/6 d'amendement	RoHS 6/6 conforme

Définition de fonction de Pin

Pin	Logique	Symbole	Description
1		VeeT	Au sol d'émetteur de module
2	LVTTL-O	Tx_Fault	Défaut d'émetteur de module
3	LVTTL-I	Tx_Disable	Débronchement d'émetteur ; Arrête la sortie de laser d'émetteur
4	LVTTL-I/O	SDA	ligne de données à 2 fils d'interface série (mêmes que MOD-DEF2 dans INF-8074i)
5	LVTTL-I/O	Câble coaxial	horloge à 2 fils d'interface série (mêmes que MOD-DEF1 dans INF-8074i)
6		Mod_ABS	Module absent, relié à VeeT ou VeeR dans le module
7	LVTTL-I	RS0	Rate Select 0, commande sur option le récepteur de module de SFP+
8	LVTTL-O	Rx_LOS	Perte de récepteur d'indication de signal (dans FC a indiqué comme Rx_LOS et dans l'Ethernet a indiqué comme le signal détectent)
9	LVTTL-I	RS1	Rate Select 1, commande sur option l'émetteur de module de SFP+
10		Virez	Au sol de récepteur de module
11		Virez	Au sol de récepteur de module
12	CML-O	RD	Le récepteur a inversé la sortie de données
13	CML-O	RD+	Le récepteur Non-a inversé la sortie de données
14		Virez	Au sol de récepteur de module
15		VccR	Approvisionnement du récepteur 3,3 V de module
16		VccT	Approvisionnement de l'émetteur 3,3 V de module
17		VeeT	Au sol d'émetteur de module
18	CML-I	TD+	L'émetteur Non-a inversé des données a entré
19	CML-I	LE TD	L'émetteur a inversé des données a entré
20		VeeT	Au sol d'émetteur de module

Caractéristiques mécaniques

Le connecteur est compatible avec les spécifications SFF-8432.

Câbles 3M Cisco Compatible de SFP28 DAC Cable Copper 25G Twinax 0

L'information de commande

Numéro de la pièce	Description
OLSP02XC-CDM3	SFP28, jusqu'à 25,781 Gb/s, câble cuivre, 0~70℃, 3M

Produit Tag:

Lieu d'origine:	LA CHINE
Nom de marque:	OLKOPTO
Certification:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Numéro de modèle:	OLSP02XC-CNM3

Quantité de commande min:	1 PC
Prix:	negotiable
Détails d'emballage:	SAC 1PC/FOIL
Délai de livraison:	3-6 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	80-120k par mois

Numéro de la pièce de Cisco:	SFP-H25G-CU3M	Type de forme:	SFP28 à SFP28
Débit:	25g	Longueur de câble:	3m
Actif/passif:	Passif	A.W.G. de fil:	30awg
Matériel de veste:	PVC	Température ambiante:	°C 0~ 70
Surligner:	25g SFP28 DAC Cable , câble de 25G Twinax , câbles de 25g SFP28 Twinax
