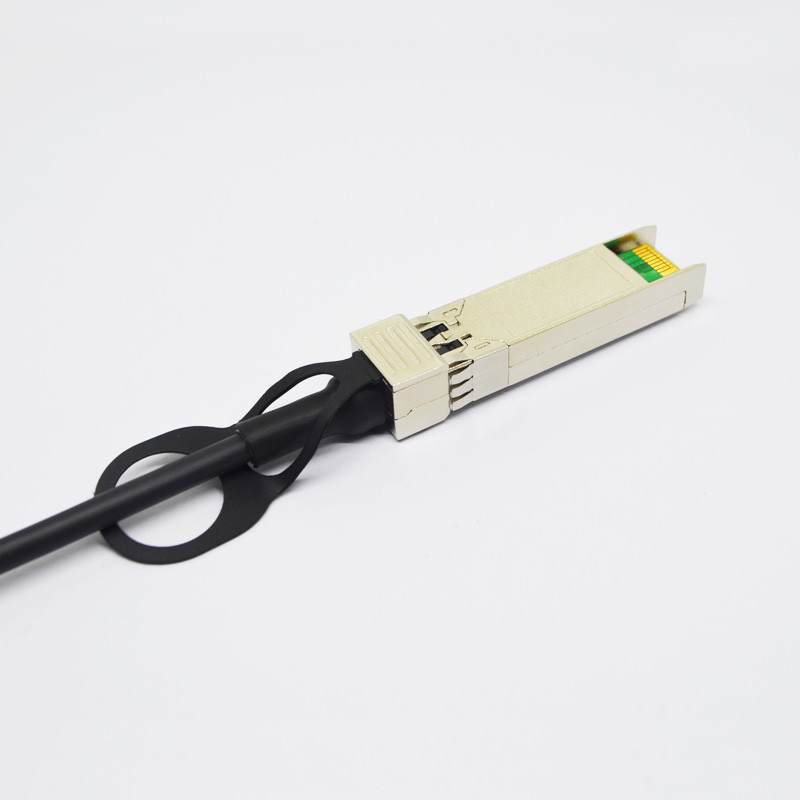

L'attache directe compatible de HPE H3C câble SFP+ au cuivre Twinax DAC 1M de SFP+

Pin

Logique

Symbole

Description

1

VeeT

Au sol d'émetteur de module

2

LVTTL-O

Tx_Fault

Défaut d'émetteur de module

3

LVTTL-I

Tx_Disable

Débronchement d'émetteur ; Arrête la sortie de laser d'émetteur

4

LVTTL-I/O

SDA

ligne de données à 2 fils d'interface série (mêmes que MOD-DEF2 dans INF-8074i)

5

LVTTL-I/O

Câble coaxial

horloge à 2 fils d'interface série (mêmes que MOD-DEF1 dans INF-8074i)

6

Mod_ABS

Module absent, relié à VeeT ou VeeR dans le module

7

LVTTL-I

RS0

Rate Select 0, commande sur option le récepteur de module de SFP+

8

LVTTL-O

Rx_LOS

Perte de récepteur d'indication de signal (dans FC a indiqué comme Rx_LOS et dans l'Ethernet a indiqué comme le signal détectent)

9

LVTTL-I

RS1

Rate Select 1, commande sur option l'émetteur de module de SFP+

10

Virez

Au sol de récepteur de module

11

Virez

Au sol de récepteur de module

12

CML-O

RD

Le récepteur a inversé la sortie de données

13

CML-O

RD+

Le récepteur Non-a inversé la sortie de données

14

Virez

Au sol de récepteur de module

15

VccR

Approvisionnement du récepteur 3,3 V de module

16

VccT

Approvisionnement de l'émetteur 3,3 V de module

17

VeeT

Au sol d'émetteur de module

18

CML-I

TD+

L'émetteur Non-a inversé des données a entré

19

CML-I

LE TD

L'émetteur a inversé des données a entré

20

VeeT

Au sol d'émetteur de module

Numéro de la pièce

Description

OLCS001XC-CNMx

Câble passif d'attache directe de SFP+ (10GSFP+Cu), 1m, 3m, 5m, A.W.G. : 30, 0ºC | +70ºC

x signifie

1=1m, 3=3m, 5=5m
