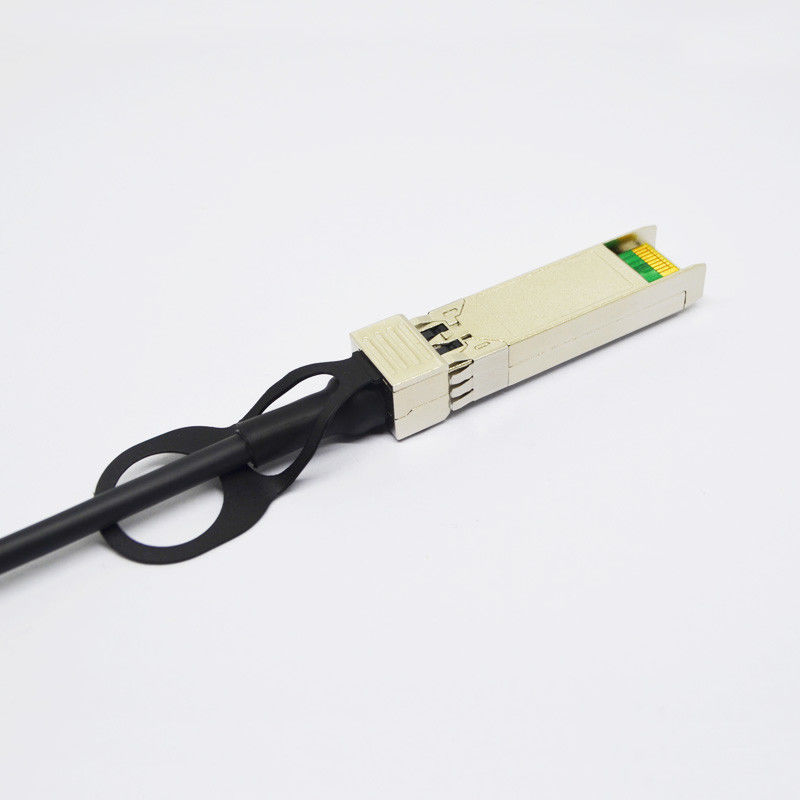

L'attache 10G directe passive compatible de Cisco câble le câble de SFP+ Twinax

Cisco Compatible 10G Passive Direct Attach Cables SFP+ Twinax Cable

Informations de base

Lieu d'origine:	LA CHINE
Nom de marque:	OLKOPTO
Certification:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Numéro de modèle:	OLSP01XC-CN1

Quantité de commande min:	1 PC
Détails d'emballage:	Paquet individuel
Délai de livraison:	3-5 jours ouvrables
Conditions de paiement:	T/T ou 30 jours nets
Capacité d'approvisionnement:	80-100K par mois

Contactez

Numéro de la pièce de Cisco:

SFP-H10GB-CU1M

Nom de vendeur:

Olinkcom

Type de connecteur:

SFP+ à SFP+

Débit:

10Gbps

A.W.G.:

30awg

Longueur de câble:

Matériel de veste:

PVC

La température:

0~70℃

Surligner:

Câbles directs de l'attache 30AWG

câbles directs passifs de l'attache 10G

Câble de SFP+ Twinax

L'attache 10G directe passive compatible de Cisco câble le câble de SFP+ Twinax

Câble direct passif de Twinax d'en cuivre d'attache de Cisco SFP-H10GB-CU1M Compatible 10G SFP+

Description générale

Les câbles directs d'attache de SFP+ sont conformes avec les caractéristiques SFF-8431, SFF-8432 et SFF-8472. Les divers choix de la mesure de fil sont fournis par 30 à 24 A.W.G. avec de divers choix de la longueur de câble (jusqu'à 1M).

Caractéristiques de produit générales

SFP+ DAC Specifications
Nombre de ruelles	Tx et Rx
Débit de la Manche	10,3125 GBP
Température de fonctionnement	0 à + 70°C
Température de stockage	-40 à + 85°C
Tension d'alimentation	3,3 nominal de V
Interface électrique	connecteur de 20 bornes
Interface de gestion	Publication périodique, I2C

Définition de fonction de Pin

Pin	Logique	Symbole	Description
1		VeeT	Au sol d'émetteur de module
2	LVTTL-O	Tx_Fault	Défaut d'émetteur de module
3	LVTTL-I	Tx_Disable	Débronchement d'émetteur ; Arrête la sortie de laser d'émetteur
4	LVTTL-I/O	SDA	ligne de données à 2 fils d'interface série (mêmes que MOD-DEF2 dans INF-8074i)
5	LVTTL-I/O	Câble coaxial	horloge à 2 fils d'interface série (mêmes que MOD-DEF1 dans INF-8074i)
6		Mod_ABS	Module absent, relié à VeeT ou VeeR dans le module
7	LVTTL-I	RS0	Rate Select 0, commande sur option le récepteur de module de SFP+
8	LVTTL-O	Rx_LOS	Perte de récepteur d'indication de signal (dans FC a indiqué comme Rx_LOS et dans l'Ethernet a indiqué comme le signal détectent)
9	LVTTL-I	RS1	Rate Select 1, commande sur option l'émetteur de module de SFP+
10		Virez	Au sol de récepteur de module
11		Virez	Au sol de récepteur de module
12	CML-O	RD	Le récepteur a inversé la sortie de données
13	CML-O	RD+	Le récepteur Non-a inversé la sortie de données
14		Virez	Au sol de récepteur de module
15		VccR	Approvisionnement du récepteur 3,3 V de module
16		VccT	Approvisionnement de l'émetteur 3,3 V de module
17		VeeT	Au sol d'émetteur de module
18	CML-I	TD+	L'émetteur Non-a inversé des données a entré
19	CML-I	LE TD	L'émetteur a inversé des données a entré
20		VeeT	Au sol d'émetteur de module

Caractéristiques mécaniques

Le connecteur est compatible avec les spécifications SFF-8432.

L'attache 10G directe passive compatible de Cisco câble le câble de SFP+ Twinax 0

L'information de commande

Numéro de la pièce	Description
OLSP01XC-CN1	SFP+, jusqu'à 10 Gb/s, câble cuivre, 0~70℃, 1M
OLSP01XC-IN1	SFP+, jusqu'à 10Gb/s, câble cuivre, -40~85℃, 1M
